Painel de toque operacional elétrico Monitouch da C.C. de FUJI HMI 24V da série V9 V9080ICD
  • Painel de toque operacional elétrico Monitouch da C.C. de FUJI HMI 24V da série V9 V9080ICD
  • Painel de toque operacional elétrico Monitouch da C.C. de FUJI HMI 24V da série V9 V9080ICD
  • Painel de toque operacional elétrico Monitouch da C.C. de FUJI HMI 24V da série V9 V9080ICD
Painel de toque operacional elétrico Monitouch da C.C. de FUJI HMI 24V da série V9 V9080ICD

Painel de toque operacional elétrico Monitouch da C.C. de FUJI HMI 24V da série V9 V9080ICD

Lugar de origem China/JAPAN
Marca Fuji
Número do modelo V9080ICD
Detalhes do produto
Marca:
fuji
Doença:
Novo
Tempo de espera:
Estoque
Quantidade mínima:
1
Lugar de origem:
China/Japão
Moeda:
USD/RMB
Garantia:
12 meses
Prazo de envio:
DHL/TNT/UPS/FEDEX Etc
Destacar:

V9 Fuji HMI elétrico

,

24V Fuji HMI elétrico

,

V9080ICD

Termos de pagamento e envio
Quantidade de ordem mínima
1/PC
Preço
$150-$2000
Detalhes da embalagem
empacotamento da caixa
Tempo de entrega
dias 3-5Working
Termos de pagamento
T/T, Western Union
Habilidade da fonte
semana 10pc/per
Descrição do produto

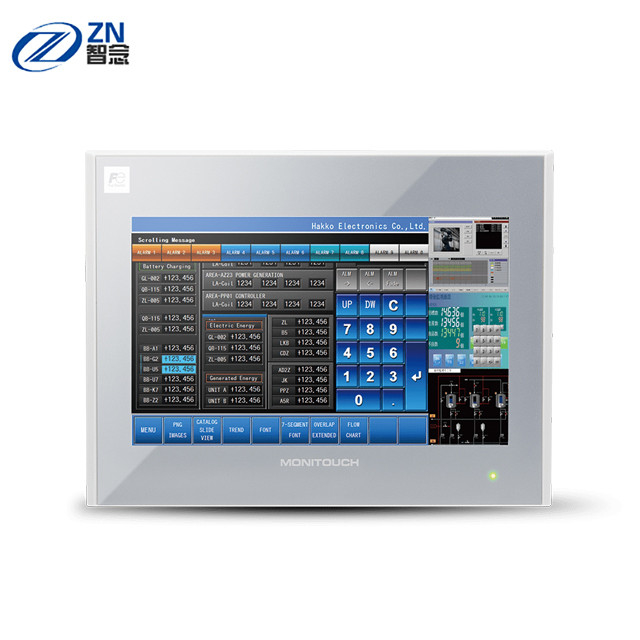

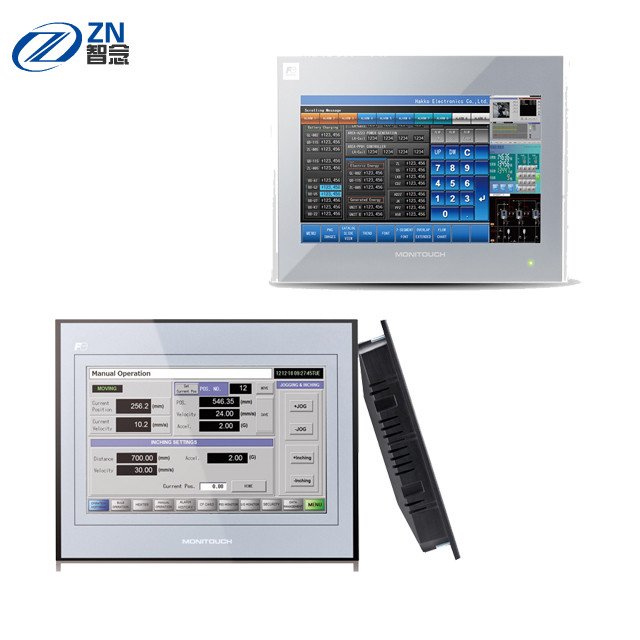

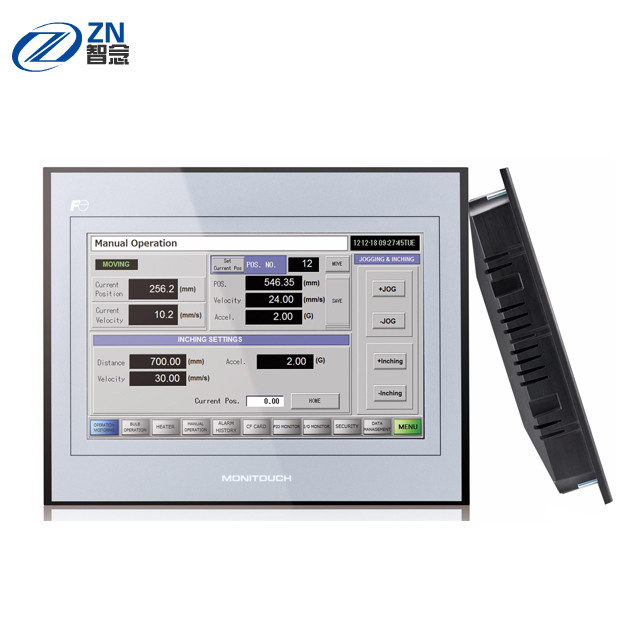

Painel de Toque Operacional HMI FUJI Electric Monitouch Série V9 V9080ICD

Dimensões e Nomes das Peças

  V9080iC
Fonte de alimentação Tensão nominal DC24V
Faixa permissível de tensão ±10%
Falha de energia momentânea permissível dentro de 1ms
Demanda (classificação máxima) 17W ou menos
Resistência de isolamento   DC500V 10MΩ ou mais
Ambiente físico Temperatura ambiente 0~50℃*1
Umidade ambiente 85% RH ou menos (sem condensação)*1
Altitude de operação 2.000 metros ou inferior
Atmosfera Não expor a gás corrosivo ou poeira condutiva
Temperatura de armazenamento -10~60℃*1
Temperatura de armazenamento 85% RH ou menos (sem condensação)*1
Categoria de sobretensão Categoria II
Grau de poluição Grau de poluição 2
Condições de operação mecânica Resistência à oscilação Em conformidade com JIS B 3502 (IEC61131-2) Frequência de vibração: 5-9Hz, pulsante com: 3,5mm,
9-150Hz, Aceleração: 9,8m/s2(1G), X, Y, Z: 3 direções (10 vezes cada)
Resistência ao choque Em conformidade com JIS B 3502 (IEC61131-2) Aceleração de pico: 147m/s2(15G), X, Y, Z:
3 direções, três vezes cada (18 vezes no total)
Condições elétricas de operação Resistência ao ruído Tensão de ruído: 1.500Vp-p, largura de pulso: 1μs, tempo de subida do pulso: 1ns
Resistência à descarga eletrostática Em conformidade com IEC61000-4-2, contato: 6kV, ar: 8kV
Condições de instalação Aterramento Resistência de aterramento: Menos de 100Ω, separação FG/SG
Estrutura Painel frontal: Em conformidade com IP66, Tipo 4X/13 *2 (quando a gaxeta à prova d'água está instalada)
Tampa traseira: Em conformidade com IP20
Formato: Unidade única, Método de instalação: Montagem em painel
Sistema de refrigeração Refrigeração a ar natural
Dimensões L*A*P(mm) 235.0×180.0×48.9
Dimensões L*A*P(mm) 220.5×165.5(+0.5/-0)
Cor da caixa   Cinza claro
(carcaça frontal preta para modelo preto)
Material   Resina de PC
  • *1: Use em temperatura de bulbo úmido de 39°C ou menos, pois temperaturas mais altas podem causar falha.

Especificações de desempenho

Memória de tela (FROM)   64MB
Memória de backup (SRAM)   800KB
Exibição Dispositivo de exibição LCD colorido TFT
Resolução 640×480
Tamanho da tela 8.4″
Cores 16,7 milhões *3
Luz de fundo LED
Vida útil da luz de fundo 70.000 horas
Interruptor de toque Tipo Filme resistivo analógico
Interruptor de função Quantidade 8
Interface externa D-Sub de 9 pinos (CN1) RS-232C/ RS-485 (sistema de 2 fios)/ RS-422 (sistema de 4 fios),
Tipo assíncrono, Comprimento dos dados: 7, 8 bits, Paridade: par, ímpar, nenhuma,
Bit de parada: 1, 2 bits, Taxa de transmissão: 4800, 9600, 19200, 38400, 57600, 76800, 115200, 187500*4 bps
8 pinos modular
(MJ1/ MJ2)		 RS-232C/ RS-485 (sistema de 2 fios), Tipo assíncrono,
Comprimento dos dados: 7, 8 bits, Paridade: par, ímpar, nenhuma, Bit de parada: 1, 2 bits,
Taxa de transmissão: 4800, 9600, 19200, 38400, 57600, 76800, 115200 bps
Cartão SD Um slot para cartão fornecido como padrão
Ethernet 1 canal,
Taxa de transmissão: 100Mbps, 10Mbps
LAN sem fio -
USB Tipo A, Tipo mini-B (Ver.2.0)
Saída de som -
Relógio Período de backup 5 anos (Temperatura ambiente 25°C)
Precisão do calendário Diferença ±90 seg. por mês (Temperatura ambiente 25°C, quando a energia não está fornecida)
Padrão Marcação CE EN61000-6-2, EN61000-6-4
UL·cUL*5 UL61010-1, UL61010-2-201
KC*6 Em conformidade
Lei de Rádio -
Padrão de Classificação   -
  • *2: Hardware da versão b ou posterior.
  • *3: Apenas para exibição de imagens, peças 3D, vídeo e entrada RGB (excluindo modo de alta velocidade). Outras peças são exibidas em 65.536 cores.
  • *4: Apenas para Sie-mens MPI (Incompatível com DUR-00).
  • *5: Apenas para Hardware Ver. f ou posterior. O padrão aplicável para Hardware Ver. a a e é UL 508.
  • *6: Modelo preto não certificado

Dimensões e Nomes das Peças



(Unidade: mm)

Vista lateral Vista frontal Vista traseira
Painel de toque operacional elétrico Monitouch da C.C. de FUJI HMI 24V da série V9 V9080ICD 0 Painel de toque operacional elétrico Monitouch da C.C. de FUJI HMI 24V da série V9 V9080ICD 1 Painel de toque operacional elétrico Monitouch da C.C. de FUJI HMI 24V da série V9 V9080ICD 2
Vista inferior Recorte do painel
Painel de toque operacional elétrico Monitouch da C.C. de FUJI HMI 24V da série V9 V9080ICD 3 Painel de toque operacional elétrico Monitouch da C.C. de FUJI HMI 24V da série V9 V9080ICD 4
Nomes das Peças
  1. Painel de toque operacional elétrico Monitouch da C.C. de FUJI HMI 24V da série V9 V9080ICD 5Exibição
  2. Painel de toque operacional elétrico Monitouch da C.C. de FUJI HMI 24V da série V9 V9080ICD 6Interruptor de função
  3. Painel de toque operacional elétrico Monitouch da C.C. de FUJI HMI 24V da série V9 V9080ICD 7Luz de energia
  4. Painel de toque operacional elétrico Monitouch da C.C. de FUJI HMI 24V da série V9 V9080ICD 8Conector da unidade de comunicação (EXT1)
  5. Painel de toque operacional elétrico Monitouch da C.C. de FUJI HMI 24V da série V9 V9080ICD 9Gancho de prevenção de queda
  6. Painel de toque operacional elétrico Monitouch da C.C. de FUJI HMI 24V da série V9 V9080ICD 10Conector da unidade opcional (EXT2)
  7. Painel de toque operacional elétrico Monitouch da C.C. de FUJI HMI 24V da série V9 V9080ICD 11LED de acesso ao cartão SD
  8. Painel de toque operacional elétrico Monitouch da C.C. de FUJI HMI 24V da série V9 V9080ICD 12Compartimento da bateria
  9. Painel de toque operacional elétrico Monitouch da C.C. de FUJI HMI 24V da série V9 V9080ICD 13Interruptor DIP
  10. Painel de toque operacional elétrico Monitouch da C.C. de FUJI HMI 24V da série V9 V9080ICD 14Orifício de fixação do cabo USB
  11. Painel de toque operacional elétrico Monitouch da C.C. de FUJI HMI 24V da série V9 V9080ICD 15Conector do cartão SD
  1. Painel de toque operacional elétrico Monitouch da C.C. de FUJI HMI 24V da série V9 V9080ICD 16Conector de saída de som (AUDIO)
  2. Painel de toque operacional elétrico Monitouch da C.C. de FUJI HMI 24V da série V9 V9080ICD 17Bloco de terminais de entrada de energia
  3. Painel de toque operacional elétrico Monitouch da C.C. de FUJI HMI 24V da série V9 V9080ICD 18Conector modular 1 (MJ1)
  4. Painel de toque operacional elétrico Monitouch da C.C. de FUJI HMI 24V da série V9 V9080ICD 19Conector modular 2 (MJ2)
  5. Painel de toque operacional elétrico Monitouch da C.C. de FUJI HMI 24V da série V9 V9080ICD 20Conector PLC (CN1)
  6. Painel de toque operacional elétrico Monitouch da C.C. de FUJI HMI 24V da série V9 V9080ICD 21Porta 100BASE-TX/10BASE-T (LAN)
  7. Painel de toque operacional elétrico Monitouch da C.C. de FUJI HMI 24V da série V9 V9080ICD 22USB-A (U-A)
  8. Painel de toque operacional elétrico Monitouch da C.C. de FUJI HMI 24V da série V9 V9080ICD 23USB mini-B (U-B)
  9. Painel de toque operacional elétrico Monitouch da C.C. de FUJI HMI 24V da série V9 V9080ICD 24Orifício do parafuso
