Lugar de origem:
China/JAPAN
Marca:
Omron
Número do modelo:

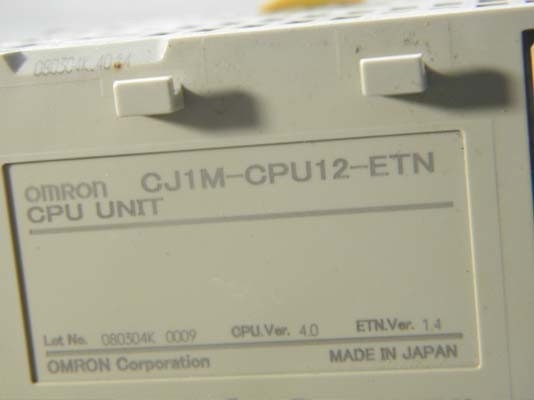

CJ1M-CPU12-ETN
• 90 × compacto 65 milímetro (dimensões do × de H D) é primeira classe na indústria.
• Unidade do processador central das CJ-séries de SYSMAC com a funcionalidade de uma unidade dos ethernet.
• O elemento funcional do processador central tem a mesma funcionalidade que um CJ1M-CPU11/12/13. Permite o uso eficaz de aplicações do legado.
• O MB até 128 de alta capacidade dos cartões de memória pode ser instalado, e usado o backup aos ajustes do programa e do sistema, ou a dados do cliente do log.
• O grande grupo de instrução pode apoiar aplicações diversas. Quatro tipos de programação são apoiados (escada, texto estruturado, cartas sequenciais da função, e lista da instrução), com aproximadamente 400 instruções e 800 variações da instrução.
• Estas unidades do processador central das CJ-séries apoiam a programação estruturada usando os blocos da função, que podem melhorar os recursos desenvolvimento de programas do cliente.
• As várias funções da proteção fornecem a segurança melhorada para proteger recursos e a propriedade valiosos do software.
• As unidades do processador central são compatíveis com a CX-Um integraram o pacote da ferramenta. A informação para cada componente pode ser ligada, e os dados de sistema podem ser integrados em um banco de dados. O software pode fornecer o apoio total dos ajustes do PLC à partida de rede.
última atualização: 24 de setembro de 2012
| Artigo | Especificações | |||
|---|---|---|---|---|
| Método de controle | Programa armazenado | |||
| Método de controle do I/O | A varredura cíclica e o processamento imediato são ambos possíveis. | |||
| Linguagens de programação | Lógica da escada (LD), cartas sequenciais da função (SFC), texto estruturado (ST), e Mnemônica. |
|||
| Modo de processamento do processador central | Modo normal ou modo de conservação periférico da prioridade | |||
| Comprimento de instrução | 1 a 7 etapas pela instrução | |||
| Instruções da escada | Aproximadamente 400 (códigos de função 3-digit) | |||
| Execução tempo |
Instruções básicas | 0,10 μs mínimos. | ||
| Especial instruções |
0,15 μs mínimos. | |||
| Tempo aéreo | CJ1M-CPU12-ETN/CPU13-ETN: 0,5 Senhoras mínimas. CJ1M-CPU11-ETN: 0,7 Senhoras mínimas. |
|||
| Método da conexão da unidade | Nenhuma placa traseira: As unidades conectaram diretamente entre si. | |||
| Montando o método | Trilha do RUÍDO (montagem do parafuso não possível) | |||
| Número máximo de unidades ajustáveis |
Total de 19 unidades, incluindo 9 unidades na cremalheira do processador central e 10 unidades em uma expansão Cremalheira. (A porta ethernet incorporado na unidade do processador central deve ser atribuída ao os entalhes 0, e é contado como uma unidade.) |
|||
| Número máximo de expansão Cremalheiras |
CJ1M-CPU13-ETN: 1 máximo (uma unidade de controle de I/O é exigida na cremalheira do processador central e uma unidade de relação do I/O é exigida na cremalheira da expansão.) CJ1M-CPU11-ETN/12-ETN: A expansão não é possível. |
|||
| Número de tarefas | 288 (tarefas cíclicas: 32, tarefas da interrupção: 256) Com unidades do processador central de CJ1-H ou de CJ1M, as tarefas da interrupção podem ser definidas como tarefas cíclicas tarefas cíclicas extra chamadas. Incluir estes, até 288 tarefas cíclicas pode ser usado. As tarefas cíclicas são executadas cada ciclo e controladas com TKON (820) e 821) instruções de TKOF (. Nota 1. Os seguintes 4 tipos de tarefas da interrupção são apoiados. Nota 2. Tarefas da interrupção do sem energia: 1 máximo. Tarefas programadas da interrupção: máximo 2. Tarefas da interrupção do I/O: máximo 32. Tarefas da interrupção externo: máximo 256. |
|||
| Tipos da interrupção | Interrupções programadas: As interrupções geraram em um momento programado pelas unidades do processador central temporizador incorporado. Interrupções do I/O: Interrupções das unidades de entrada da interrupção. Interrupções do sem energia (veja a nota): Interrupções executadas quando o poder das unidades do processador central é desligado. Interrupções externos do I/O: Interrupções das unidades especiais das unidades do I/O ou do ônibus do processador central. Nota: Não apoiado quando a unidade da fonte de alimentação CJ1W-PD022 for montada. |
|||
| Chamando sub-rotinas de mais do que uma tarefa |
Apoiado (chamou sub-rotinas globais). | |||
| CIO (Núcleo I/O) Área |
Área de I/O | 2.560: CIO 000000 a CIO 015915 (160 palavras de CIO 0000 a CIO 0159) O ajuste da primeira palavra pode ser mudado do defeito (CIO 0000) de modo que CIO 0000 a CIO 0999 possam ser usados. Os bocados do I/O são atribuídos às unidades básicas do I/O. |
A área de CIO pode ser usado como bocados do trabalho se os bocados são não usado como mostrado aqui. |
|
| Área da relação | 3.200 (200 palavras): CIO 10000 a CIO 119915 (palavras CIO 1000 CIO 1199) Os bocados de relação são usados para ligações de dados e atribuídos às unidades dentro Controlador Link Systems. |
|||
| Área de unidade do ônibus do processador central | 6.400 (400 palavras): CIO 150000 a CIO 189915 (palavras CIO 1500 CIO 1899) Os bocados da unidade do ônibus do processador central armazenam o estado de funcionamento de unidades do ônibus do processador central. (25 palavras pela unidade, as 16 unidades máximas) |
|||
| Unidade especial do I/O Área |
15.360 (960 palavras): CIO 200000 a CIO 295915 (palavras CIO 2000 a CIO 2959) Os bocados especiais da unidade do I/O são atribuídos às unidades especiais do I/O. (10 palavras pela unidade, as 96 unidades máximas) |
|||
| Relação de série do PLC Área (processador central de CJ1M Unidades únicas) |
1.440 (90 palavras): CIO 310000 a CIO 318915 (palavras CIO 3100 CIO 3189) |
|||
| Área de DeviceNet | 9.600 (600 palavras): CIO 320000 a CIO 379915 (palavras CIO 3200 CIO 3799) Os bocados de DeviceNet são atribuídos aos escravos para o telecontrole da unidade de DeviceNet Comunicações do I/O quando a função mestra for usada com fixado atribuições. |
|||
| Ajuste fixo 1 da atribuição | Saídas: CIO 3200 a CIO 3263 Entradas: CIO 3300 a CIO 3363 |
|||
| Ajuste fixo 2 da atribuição | Saídas: CIO 3400 a CIO 3463 Entradas: CIO 3500 a CIO 3563 |
|||
| Ajuste fixo 3 da atribuição | Saídas: CIO 3600 a CIO 3663 Entradas: CIO 3700 a CIO 3763 |
|||
| As seguintes palavras são atribuídas à função mestra mesmo quando a unidade de DeviceNet for usada como um escravo. |
||||
| Ajuste fixo 1 da atribuição | Saídas: CIO 3370 (escravo a dominar) Entradas: CIO 3270 (mestre ao escravo) |
|||
| Ajuste fixo 2 da atribuição | Saídas: CIO 3570 (escravo a dominar) Entradas: CIO 3470 (mestre ao escravo) |
|||
| Ajuste fixo 3 da atribuição | Saídas: CIO 3770 (escravo a dominar) Entradas: CIO 3670 (mestre ao escravo) |
|||
| Área de I/O interna | 4.800 bocados (300 palavras): CIO 120000 a CIO 149915 (palavras CIO 1200 a CIO 1499) 37.504 (2.344 palavras): CIO 380000 a CIO 614315 (3800 CIO 6143 das palavras CIO) Estes bocados na área de CIO são usados como bocados do trabalho na programação a controlar execução de programa. Não podem ser usados para o I/O. externo. |
|||
| Área de trabalho | 8.192 bocados (512 palavras): W00000 a W51115 (W000 a W511) Controla os programas somente. (o I/O dos terminais externos do I/O não é possível.) Nota: Ao usar bocados do trabalho na programação, use os bocados na área de trabalho primeiramente antes de usar bocados de outras áreas. |
|||
| Área guardando | 8.192 bocados (512 palavras): H00000 a H51115 (H000 a H511) que guarda bocados são usados a controle a execução do programa, e mantenha seu estado DE LIGAR/DESLIGAR quando O PLC é desligado ou o modo de funcionamento é mudado. Nota: As palavras da área de terra arrendada do bloco da função são atribuídas de H512 a H1535. Estas palavras podem ser usadas somente para a área do exemplo do bloco da função (internamente área variável atribuída). |
|||
| Área auxiliar | Lido somente: 7.168 bocados (448 palavras): A00000 a A44715 (palavras A000 a A447) De leitura/gravação: 8.192 bocados (512 palavras): A44800 a A95915 (palavras A448 a A959) Os bocados auxiliares são funções específicas atribuídas. |
|||
| Área provisória | 16 bocados (TR0 a TR15) Os bocados provisórios são usados para armazenar temporariamente as condições DE LIGAR/DESLIGAR da execução em ramos do programa. |
|||
| Área do temporizador | 4.096: T0000 a T4095 (usado para os temporizadores únicos) | |||
| Área contrária | 4.096: C0000 a C4095 (usado para os contadores únicos) | |||
| DM da área | 32 Kwords: D00000 a D32767 Usado como uma área de dados de uso geral para dados da leitura e da escrita nas unidades da palavra (16 bocados). Palavras na área do DM para manter seu estado quando o PLC for desligado ou o modo de funcionamento é mudado. Área especial interna do DM da unidade do I/O: D20000 a D29599 (100 unidades do × 96 das palavras) Usado para ajustar parâmetros para unidades especiais do I/O. Área do DM da unidade do ônibus do processador central: D30000 a D31599 (100 unidades do × 16 das palavras) Usado para ajustar parâmetros para unidades do ônibus do processador central. |
|||
| Área do EM | Nenhum | |||
| Posicione registros | IR0 a IR15 Endereços de memória do PLC da loja para o endereçamento indireto. Posicione registros pode ser usado independentemente em cada tarefa. Um registro é 32 bocados (2 palavras). Ajuste para usar independentemente registros de índice em cada tarefa ou para compartilhar d entre tarefas. |
|||
| Área da bandeira da tarefa | 32 (TK0000 a TK0031) As bandeiras da tarefa são as bandeiras de leitura apenas que estão LIGADA quando a tarefa cíclica correspondente é executável e FORA DE quando a tarefa correspondente não for executável ou no apoio estado. |
|||
| Trace Memory | 4.000 palavras (dados do traço: 31 bocados, 6 palavras) | |||
| Memória do arquivo | Cartões de memória: Os cartões de memória Flash compactos podem ser usados (formato de MS-DOS). Os cartões de memória de OMRON podem ser usados. |
|||
| Função Specifi- cations |
Ciclo constante tempo |
1 à Senhora 32.000 (unidade: 1 Senhora) | ||
| Tempo de ciclo monitoração |
Possível (a unidade para de se operar se o ciclo é demasiado longo): 10 à Senhora 40.000 (unidade: 10 Senhora) |
|||
| Refrescamento do I/O | Refrescamento cíclico, refrescamento imediato, refrescando por IORF (097). Nota: O ORF (097) refresca os bocados do I/O atribuídos às unidades básicas do I/O e ao I/O especial Unidades. |
|||
| Sincronismo de especial refrescamento para o processador central Unidades do ônibus |
Ligações de dados para o I/O remoto de Link Units do controlador para unidades de DeviceNet, e outro o refrescamento especial para unidades do ônibus do processador central é executado nos seguintes tempos: O I/O refresca o período e quando o I/O da UNIDADE do ÔNIBUS do processador central REFRESCAR (DLNK (226)) a instrução é executada. |
|||
| Terra arrendada da memória do I/O ao mudar modos de funcionamento |
Depende do estado DE LIGAR/DESLIGAR do bocado da posse de IOM na área auxiliar. | |||
| Carga FORA | Todas as saídas em unidades de saída podem ser desligadas quando a unidade do processador central se está operando dentro Modo da CORRIDA, do MONITOR, ou de PROGRAMA. |
|||
| Temporizador/contador picovolt refresque o método |
BCD ou binário (CX-programador Ver. 3,0 ou mais alto). | |||
| Resposta entrada ajuste do tempo |
As constantes de tempo podem ser ajustadas para entradas das unidades básicas do I/O. A constante de tempo pode ser aumentada para reduzir a influência do ruído e vibrar ou podem ser diminuídos para detectar uns pulsos mais curtos nas entradas. |
|||
| Ajuste do modo em ligação inicial |
Possível. Nota: À revelia, a unidade do processador central começará no modo CORRIDO se um console de programação é não conectado. |
|||
| Memória Flash (CJ1-H e CJ1M Unidades do processador central únicas) |
Os dados da área de programa e de parâmetro de usuário (por exemplo, instalação do PLC) são suportados sempre automaticamente na memória Flash. (backup e restauração automáticos.) Unidades do processador central com versão 3,0 da unidade ou mais tarde somente: Ao transferir projetos do CX-programador Ver. 5,0 ou mais alto, tabela de símbolo arquivos (que incluem nomes do símbolo do CX-programador, comentários do I/O), arquivos do comentário (Comentários do degrau do CX-programador, outros comentários), e arquivos do índice do programa (CX Os nomes de seção do programador, os comentários da seção, ou os comentários do programa) são armazenados na memória do comentário dentro da memória Flash. |
|||
| Cartão de memória funções |
Automaticamente lendo programas (autoboot) de o cartão de memória quando o poder é girado SOBRE. |
Possível. | ||
| Substituição do programa durante a operação do PLC |
Possível. | |||
| Formato em que os dados estão armazenado no cartão de memória |
Programa de usuário: Instalação do PLC do formato de arquivo do programa e outros parâmetros: Memória do I/O do formato de arquivo dos dados: Dados formato de arquivo (formato binário), formato de texto, ou formato de CSV |
|||
| Funções para qual O cartão de memória de leitura/gravação é apoiou |
Instruções de programa do usuário, dispositivos de programação (incluindo o CX-programador e a programação Consoles), computadores da relação do anfitrião, controle de área da AR bocados, operação alternativa fácil |
|||
| Arquivamento | Os dados do cartão de memória e a área do EM (memória prolongada dos dados) podem ser segurados tão arquivos. |
|||
| Eliminação de erros | Grupo do controle/monitoração restaurada, diferencial, seguimento dos dados (programado, cada ciclo, ou quando a instrução for executada), traçado do erro da instrução, lugar de armazenagem gerando o erro quando um erro do programa ocorrer. |
|||
| Edição em linha | Os programas de usuário podem ser overwritten em unidades do programa-bloco quando a unidade do processador central está dentro Modo do MONITOR ou de PROGRAMA. Esta função não está disponível para áreas de programação do bloco. Com o CX-programador, mais de um bloco de programa pode ser editado no mesmos tempo. |
|||
| Programa proteção |
Overwrite a proteção: Grupo usando o interruptor de MERGULHO. Proteção anti-cópia: A senha ajustou-se usando o CX-programador ou programando consoles. |
|||
| Verificação de erro | Erros definidos pelo utilizador (isto é, o usuário pode definir erros fatais e erros não-fatais) As 269) instruções de FPD (podem ser usadas para verificar a época de execução e a lógica de cada bloco de programação. Nota: As instruções de FAL e de FALS podem ser usadas com o processador central de CJ1-H e de CJ1M Unidades para simular erros. |
|||
| Log de erro | Até 20 erros são armazenados no log de erro. A informação inclui o código de erro, os detalhes do erro, e o tempo o erro ocorreram. Nota: A unidade do processador central de CJ1M pode ser ajustada de modo que os erros definidos pelo utilizador de FAL não sejam armazenados no log de erro. |
|||
| Série comunicações |
Porto periférico incorporado: Dispositivo de programação (que inclui o console de programação) conexões, relações do anfitrião, relações de NT, entrada de série (mestre de CompoWay/F) Porto incorporado de RS-232C: Dispositivo de programação (com exclusão do console de programação) conexões, relações do anfitrião, comunicações do nenhum-protocolo, relações de NT, Modbus-RTU Escravo, entrada de série (mestre de CompoWay/F ou mestre de Modbus) |
|||
| Unidade das comunicações de série (vendida separadamente): Macro do protocolo, relações do anfitrião, NT Relações |
||||
| Pulso de disparo | Fornecido em todos os modelos. Precisão: |
|||
| Temperatura ambiental | Erro mensal | |||
| 55°C | minuto -3,5 ao minuto +0,5 | |||
| 25°C | minuto -1,5 ao minuto +1,5 | |||
| 0°C | -3 minuto ao minuto +1 | |||
| Nota: Usado para armazenar o tempo em que o poder está girado SOBRE e em que os erros ocorrem. | ||||
| Sem energia tempo de detecção |
A alimentação CA fornece a unidade: Senhora 10 a 25 (não fixa) Unidade PD025 da fonte de alimentação de DC: Senhora 2 a 5; PD022: Senhora 2 a 10 |
|||
| Sem energia atraso da detecção tempo |
Senhora 0 a 10 (definida pelo utilizador, defeito: 0 Senhoras) Nota: Não apoiado quando a unidade da fonte de alimentação CJ1W-PD022 for montada. |
|||
| Proteção de memória | Áreas guardadas: Guardando bocados, índices da memória dos dados e de memória prolongada dos dados, e estado das bandeiras da conclusão do contador e dos valores atuais. Nota: Se o bocado da posse de IOM na área auxiliar é girado SOBRE, e a instalação do PLC está ajustada a mantenha o estado mordido posse de IOM quando o poder ao PLC é girado SOBRE, índices da área de CIO, a área de trabalho, parte da área auxiliar, temporizador A bandeira e PVs da conclusão, os registros de índice, e os registros dos dados salvar para até 20 dias. |
|||
| Emissão comandos à Relação do anfitrião computador |
Os comandos das ALETAS podem ser enviados a um computador conectado através do sistema da relação do anfitrião executando instruções das comunicações da rede do PLC. |
|||
| Telecontrole programação e monitoração |
As comunicações da relação do anfitrião podem ser usadas para a programação remota e remoto monitoração através de um controlador Link System ou da rede Ethernet. |
|||
| Comunicação através de níveis de rede |
Programação e monitoração remotas do software de apoio e da mensagem das ALETAS as comunicações podem ser executadas através dos níveis de rede diferentes, mesmo para tipos diferentes de rede. Pre-Ver. 2,0: Três níveis Versão 2,0 ou mais atrasado: Oito níveis para o controlador Link e as redes Ethernet (veja nota.), três níveis para outras redes. Nota: Para comunicar-se dentro através de oito níveis, do CX-integrador ou da CX-rede A versão 4,0 do programador ou mais alto deve ser usada para ajustar as tabelas de distribuição. |
|||
| Armazenando comentários na unidade do processador central |
Os comentários do I/O podem ser armazenados como quadros no cartão de memória, arquivo de símbolo do EM memória, ou memória do comentário (veja a nota). Nota: A memória do comentário é apoiada para a versão 5,0 do CX-programador ou mais alto e unidades do processador central de CS/CJ-series com versão 3,0 da unidade ou mais tarde somente. |
|||
| Verificação de programa | As verificações de programa são executadas no início da operação para artigos como não Instrução do FIM e erros da instrução. O CX-programador pode igualmente ser usado aos programas de verificação. |
|||
| Saída do controle sinais |
Saída CORRIDA: Os contatos internos girarão SOBRE (próximo) quando a unidade do processador central for funcionamento (CJ1W-PA205R). |
|||
| Vida da bateria | Bateria ajustada para unidades do processador central de CJ1M: CJ1W-BAT01 | |||
| Auto-diagnósticos | Erros do processador central (temporizador de cão de guarda), de ônibus do I/O erros, erros de memória, e erros da bateria. | |||
| Outras funções | O armazenamento do número de poder das épocas foi interrompido. (Armazenado em A514.) | |||
