Artigo		Descrição
Nome de dispositivo		Unidade das comunicações de série
Classificação		Unidade do ônibus do processador central
Número de modelo		CJ1W-SCU22	CJ1W-SCU32	CJ1W-SCU42	CJ1W-SCU21-V1	CJ1W-SCU31-V1	CJ1W-SCU41-V1
Série portos	Porto 1	RS-232C	RS-422A/485	RS-422A/485	RS-232C	RS-422A/485	RS-422A/485
Série portos	Porto 2	RS-232C	RS-422A/485	RS-232C	RS-232C	RS-422A/485	RS-232C
Protocolo	Porto 1	Relação do anfitrião, protocolo macro, entrada de série, nenhuma protocolo, relação de NT, escravo de Modbus-RTU, laço de retorno o teste, ou a relação do anfitrião do 1:1 podem ser selecionados para cada um porto. 1, 2			A relação do anfitrião, o macro do protocolo, a relação de NT, ou o teste de laço de retorno podem ser selecionado para cada porto. Unidade Ver. 1,2 ou mais tarde igualmente apoiam a entrada de série, nenhuma o protocolo, e o 1:1 hospedam modos da relação. (Nota: A entrada de série pode igualmente ser executado no modo macro.) *1 do protocolo Unidade Ver. 1,3 ou mais tarde igualmente apoiam o modo do escravo de Modbus-RTU.
Protocolo	Porto 2
Número de montável Unidades	Unidade do processador central	Nenhum
	Cremalheira do processador central	Um total de até 16 unidades, incluindo todas as outro Unidades do ônibus do processador central. Não limitações no lugar de montagem. Contudo, se uma tarefa da interrupção externo é usada, a unidade deve ser montada em um do entalhes de seguimento na cremalheira do processador central. Unidade do processador central de CJ2H-CPU6 [] - EIP: Entalhes 0 3 CJ2H-CPU6 [], CJ2M-CPU [] [] ou CJ1G/H- Unidade do processador central do processador central [] [] H: Entalhes 0 4 Processador central Unit*4 de CJ1M-CPU [] []: Entalhes 0 2 As tarefas da interrupção externo não serão começadas se a unidade é montada a todo o outro entalhe.			Um total de até 16 unidades, incluindo todas unidades restantes do ônibus do processador central. Nenhumas limitações no lugar de montagem.
	Expansão Cremalheira
Dados troca com Unidade do processador central	Comum barato refrescamento do software interruptores e estado	Atribuído 25 palavras das 25 palavras na área de CIO da unidade do ônibus do processador central (constante de intercâmbio de dados com a unidade do processador central)
	Transferência do Unidade do processador central ajustado pelo sistema	Da área do DM da unidade do ônibus do processador central, cada porta de série é atribuída 10 palavras (20 palavras totais). Os dados são transferidos da unidade do processador central nos seguintes tempos: Partida ou reinício Instrução da escada: STUP (237) Os ajustes portuários que mudam a bandeira gerenciem EM (a área auxiliar)
Função alternativa simples		A função alternativa simples da unidade do processador central pode ser usada ao backup os dados macro do protocolo na série Unidade das comunicações ao cartão de memória da unidade do processador central. Os dados suportados podem ser restaurados ou comparado. (A função alternativa simples pode ser usada com as unidades do processador central de CJ1-H e de CJ1M somente.)
Consumo atual *3		280mA+x	400mA	360mA+x	280mA+x	380mA	380mA+x
Peso		máximo 160g.	máximo 120g.	máximo 140g.	máximo 110g.	máximo 110g.	máximo 110g.
Especificações gerais		Conforma-se às especificações gerais para CJ Serise.

Artigo	Descrição
Modo das comunicações	Metade-frente e verso (Completo-frente e verso para comunicações escravo-iniciadas)
Modo síncrono	Sincronização start-stop (modo assíncrono)
*Taxa de transmissão 1**	Porto de RS-232C e portos RS-422A/485: 1,200/2,400/4,800/9,600/19,200/38,400/57,600/115,200/230,400 de bps de *2 Ajuste de defeito: 9.600 bps
*Distância 1 das comunicações**	Porto de RS-232C: 15 m *3 máximo Porto RS-422A/485: CJ1W-SCU [] 1-V1 um máximo de 500 m (comprimento do cabo total: um máximo de 500 m, linhas de ramo do T-ramo: um máximo de 10 m) CJ1W-SCU [] 2 um máximo de 1.200 m (comprimento do cabo total: um máximo de 1.200 m, conexões de Multidrop é possível. Contudo, máximo o comprimento do cabo é 500 m se o NT-AL001 é usado para as conexões RS-422A-485.)
Configuração da conexão	Porto de RS-232C: 1:1 (1: N (N = máximo de 32 unidades) é possível usando adaptadores de relação de conversão.) Porto RS-422A/485: 1: N (N = 32 unidades máximas)
Número de unidades conectadas	32 unidades máximas (números de unidade 0 31; a unidade número 0 é ajustada para a conexão do 1:1)
Estrutura do quadro	comandos do C-modo	Encabeçamento: @, endereço: (número de unidade da relação do anfitrião) 0 a 31 (BCD), dados: código do encabeçamento + texto, código da verificação de erro: FCS, terminal: * +CR
Estrutura do quadro	As ALETAS comandam	Encabeçamento: @, endereço: (número de unidade da relação do anfitrião) 0 a 31 (BCD), dados: código do encabeçamento (sempre “FÁ”) + encabeçamento das ALETAS + comando das ALETAS + texto, código da verificação de erro: FCS, terminal: * +CR
Códigos da verificação de erro	Paridade vertical: Mesmo, impar. ou nenhuns FCS (paridade horizontal convertida ao ASCII)
Fluxo e apoio do comando	Fluxo do comando	Comandos	Índices
	Computador de anfitrião a Controlador	comandos do C-modo	1:1 ou 1: Comunicações de N com conectado diretamente Controlador *4
	Computador de anfitrião a Controlador	As ALETAS comandam (no protocolo de relação do anfitrião)	1:1 ou 1: Comunicações de N com conectado diretamente Controlador.
	Controlador a hospedar computador	As ALETAS comandam (no protocolo de relação do anfitrião)	A utilização das comunicações ENVIA (090), RECV (098), e CMND (490) da unidade do processador central. *5

Artigo			Descrição
Numere de protocolos	máximo 20.		Pode ser criado e registrado com o instrumento de apoio do protocolo (CX-protocolo).
Numere de sequências	máximo 1.000.
Pelo protocolo	Número de sequências		máximo 60.
	Número de mensagens		máximo 300.
	Número de recepção matrizes		máximo 100.
Condição da execução da sequência			Usando instruções do PMCR da unidade do processador central as 260) ((que especificam o número de sequência)
Modo das comunicações			Metade-frente e verso ou completo-frente e verso
Modo síncrono			Sincronização start-stop (modo assíncrono)
*Taxa de transmissão 1**			Porto de RS-232C e portos RS-422A/485: 1,200/2,400/4,800/9,600/19,200/38,400/57,600/115,200/230,400 de bps Ajuste de defeito: 9.600 bps de *2
*Distância 1 das comunicações**			Porto de RS-232C: um máximo de 15 m. Porto RS-422A/485: CJ1W-SCU [] 1-V1 um máximo de 500 m (comprimento do cabo total: um máximo de 500 m, linhas de ramo do T-ramo: um máximo de 10 m) CJ1W-SCU [] 2 um máximo de 1.200 m (comprimento do cabo total: um máximo de 1.200 m, conexões de Multidrop é possível. Contudo, o comprimento do cabo máximo é 500 m se o NT-AL001 é usado para as conexões RS-422A-485.)
Configuração da conexão			Porto de RS-232C: 1:1 (1: N (N = máximo de 32 unidades) é possível usando um adaptador de relação de conversão.) Porto RS-422A/485: 1: N (N = 32 unidades máximas)
Número de unidades conectadas			32 unidades máximas (números de unidade 0 31; a unidade número 0 é ajustada para a conexão do 1:1)
Máximo número de dados troca palavras entre Controlador e protocolo macro função	Ajuste do operando		250 palavras			Incluindo a palavra que especifica o número das palavras (1 palavra)
	Ajuste da palavra da relação		500 palavras			O1, O2, I1, e I2: 500 palavras totais
	Ajuste direto		500 palavras			Número máximo de palavras pelo atributo de dados
Sequência índices (etapa comum parâmetros)	Número de etapas por sequência		máximo 16.
	Controle de transmissão parâmetros		Fluxo de X-on/X-off, fluxo de RS/CS, controle do delimitador, ou controle da disputa, e lata do controle do modem seja selecionado.
	Notificação da resposta método (operando)		Notificação da varredura: Escreve recebem dados à memória do I/O durante a exploração da unidade do processador central.
			Método de varredura (fixo)			Apoio
			Notificação da interrupção			Não apoio
			Notificação da interrupção para o número do exemplo da recepção			Não suppprt
	Tempo da monitoração durante envie/para receber processamento		Receba a espera, receba a conclusão, ou envie a conclusão pode ser monitorado. Ajustando a escala: 0,01 a 0,99 s, 0,1 a 9,9 s, 1 a 99 s, ou 1 a 99 minutos
	Ajuste da palavra da relação		Área em que os dados são trocados entre a unidade do processador central e a unidade das comunicações de série durante o refrescamento da unidade das comunicações. Duas áreas são possíveis para cada dispositivo: Uma área para armazenar para receber dados e uma área para armazenar envie dados. *3
Etapa índices	Comandos		Envie somente (PARA ENVIAR), receba - único (RECV), envie-o e receba-o (SEND&RECV), espera (ESPERA), recepção espaço livre do amortecedor (RESPLENDOR), ER-ON (ABERTO), ou ER-OFF (FIM)
	Contador de repetição		1 a 255 vezes
	Contagem de nova tentativa		0 a 9 (somente quando o comando for SEND&RECV)
	Envie o tempo de espera		0,01 a 0,99 s, 0,1 a 9,9 s, 1 a 99 s, ou 1 a 99 minutos (Somente quando o comando é ENVIE ou SEND&RECV)
	Com ou sem a resposta escreve (operando)		Quando receba o processamento é terminado (quando receba dados é armazenado na área especificada dentro o 4o operando (das 260) instruções) de PMCR, mesmo se armazenar as mensagens recebidas pode ser selecionado.
	Em seguida processando		Quando uma etapa terminar normalmente, extremidade (sequência terminada), em seguida (para continuar ao no. do passo seguinte), Empreendedores (vá ao no. especificado da etapa), ou aborto (interrompa a etapa e para terminar essa sequência) pode ser selecionado.
	Processamento do erro		Quando uma etapa terminou anormalmente, a extremidade, seguinte, empreendedores, ou aborto podem ser selecionados.
	Envie a mensagem		Dados enviados ao endereço especificado quando o comando é ENVIA ou SEND&RECV.			Consiste em um encabeçamento, endereço, comprimento, dados, código da verificação de erro, e terminal.
	Receba a mensagem		Dados enviados do endereço especificado quando o comando é RECV ou SEND&RECV.
	Matriz da recepção		Quando o comando for RECV ou SEND&RECV, ajusta esperado recebem mensagens (máximo 15), e interruptores à concessão de processamento seguinte à mensagem recebeu.			Especifica recebem mensagens e o seguinte processamento para cada um de no. de casos 00 ao no. 15. Dos exemplos do máximo 16, um caso deve seja ajustado como “outro” no receba mensagens (além do que o grupo receba mensagens).
Mensagem unidade índices	Encabeçamento e terminal dados atributos	Constante	Dados do ASCII, dados hexadecimais, ou código de controle
	Dados atributos de endereços e dados dentro envie receba mensagens	Constante	Dados do ASCII, dados hexadecimais, ou código de controle (com um endereço, nenhum código de controle é possível)
		Variável	Nenhuma conversão, conversão aos dados do ASCII, ou conversão aos dados hexadecimais (o sentido de leitura/gravação pode ser especificado)
			Designação método	(X, Y) X: Endereço eficaz (de onde leia, ou a onde escrito) Y: Tamanho dos dados (1 1.000) *4
			X	Palavra designação	A palavra leu (Memória do I/O para enviar dados)	Especifique a utilização ó operando do Instrução de PMCR (260).	Endereço principal ajustado + n (o linear expressão + b, incluindo a repetição o contador N, é igualmente possível para o N.)
						Especifique usando uma relação palavra.
						Memória do I/O direta designação
					A palavra escreve (receba dados à memória do I/O)	Especifique a utilização 4o operando do Instrução de PMCR (260).
						Especifique usando uma relação palavra.
						Memória do I/O direta designação
				Curinga	*	Todos os dados ou endereço podem ser recebidos (somente receba dentro mensagens)
				Contador de repetição	N
			Y	Expressão linear incluindo a repetição contador	aN+b	a: 0 a 1000; b: 1 a 1000 N: Repita o valor contrário
				Curinga	*	Pode ser recebido apesar do comprimento (somente receba dentro mensagens)
				Designação da palavra	A palavra leu (Memória do I/O para enviar dados)	Especifique a utilização ó operando do Instrução de PMCR (260).	Endereço principal ajustado + n (o linear expressão + b, incluindo a repetição o contador N, é igualmente possível para o N.)
						Especifique usando uma relação palavra.
						Memória do I/O direta designação
	Códigos da verificação de erro		LRC, LRC2, CRC-CCITT, CRC-16, a SOMA, SUM1, e SUM2 podem ser calculados.
	Comprimento máximo de envie/para receber mensagens		1.000 bytes. (O comprimento máximo de A entre 200 e 1.000 bytes pode ser ajustado na área de instalação.)
	Número máximo de atributos de dados registrado em um mensagem		96 atributos *5
	Número máximo de escreva atributos de dados registrado em um mensagem		30 atributos *6
*Função 7 do traço**			Um total de até 1.700 bytes (caráteres) de dados da série cronológica pode ser seguido dentro envia e recebe mensagens. As mudanças ao no. da etapa e aos sinais de controle tais como RS e CS podem igualmente ser seguidas.

Artigo	Descrição
Fonte da conversão	As ALETAS comandam (recebido através da rede (que incluem ALETAS da relação do anfitrião) ou do ônibus do processador central)
Funções da conversão	O comando recebido das ALETAS enviado à porta de série da unidade é convertido de acordo com o código de comando das ALETAS como segue: 2803 encantam: Encabeçamento da ALETA removido e convertido ao comando de Compo-Way/F. 2804 encantam: Encabeçamento da ALETA removido e convertido ao comando de Modbus-RTU. 2805 encantam: Encabeçamento da ALETA removido e convertido ao comando Modbus-ASCII. O comando convertido é enviado à porta de série. Quando o comando recebido das ALETAS estiver enviado à unidade (código de comando especificado pelo utilizador das ALETAS), o comando das ALETAS é fechado em um encabeçamento e em um terminal da relação do anfitrião.
Formato convertido	CompoWay/F comanda Modbus-RTU comanda O Modbus-ASCII comanda Comandos das ALETAS da relação do anfitrião
Série permitida modo das comunicações	Modo de série da entrada ou modo macro do protocolo
Funções de enfileiramento	Até cinco comandos das ALETAS podem ser convertidos e então enfileirado processando.
Macro do protocolo processamento da execução	Quando um comando das ALETAS é recebido durante a execução macro do protocolo, a entrada de série está executada usando uma interrupção entre etapas na sequência das comunicações. Se o passo seguinte é RECEBER o comando, a entrada de série não estará executada até o passo seguinte. Para outras circunstâncias, a interrupção é executada imediatamente. *1
Intervalo da resposta monitoração	O tempo está monitorado de quando a mensagem é convertida no protocolo especificado usando a entrada de série até que a resposta estiver recebida (no modo de série da entrada ou no modo macro do protocolo). Defeito: 5 s (que ajustam a escala: 0,1 a 25,5 s) *2
Envie o intervalo do começo monitoração	O tempo está monitorado de quando o comando das ALETAS é recebido até que esteja convertido no protocolo especificado e começos a ser enviados (no modo macro do protocolo somente). Defeito: 5 s (que ajustam a escala: 0,1 a 25,5 s) *3
Envie o atraso	A hora pode ser ajustada de quando a mensagem é convertida em um outro protocolo usando a conversão de série da entrada até que os dados estiverem enviados realmente. (Modo macro de série da entrada ou do protocolo) Defeito: 0 s (que ajustam a escala: 0,01 a 300,00 s)

Artigo	Descrição
Modo	Modo *1 do escravo de Modbus-RTU
Taxa de transmissão	1,200/2,400/4,800/9,600/19,200/38,400/57,600/115,200/230,400 de bps de *2 Defeito: 19.200 bps
Comprimento de dados	8 bocados
Paridade	Impar, mesmo, ou nenhuns Defeito: Mesmo
Bocados de parada	Impar ou mesmo paridade: 1 bocado Nenhuma paridade: 2 bocados
Endereço que ajusta a escala	1 a 247 (transmissão: 0)
Formato do quadro	Endereço do escravo: 1 byte Código de função: 1 byte Dados: 0 a 252 bytes Código do centro de detecção e de controlo: 2 bytes

Código de função (hexadecimal)	Função	Nome de Modbus
1	Lê bocados múltiplos de CIO, do trabalho, da terra arrendada, ou da área auxiliar da memória do I/O.	Bobinas lidas
2	Lê bocados múltiplos da área de CIO da memória do I/O.	Entradas discretas lidas
3	Lê palavras múltiplas da área do DM ou do EM da memória do I/O.	Registros guardando lidos
4	Lê palavras múltiplas de CIO, do trabalho, da terra arrendada, ou da área auxiliar da memória do I/O.	Registros entrados lidos
5	Escreve um bocado na memória do I/O.	Escreva a única bobina
6	Escreve uma palavra na área do DM ou do EM da memória do I/O.	Redija o único registro
8	Executa um teste do echoback.	Diagnóstico
0F	Escreve bocados múltiplos na memória do I/O.	Escreva bobinas múltiplas
10	Escreve palavras múltiplas na área do DM ou do EM da memória do I/O.	Redija registros múltiplos

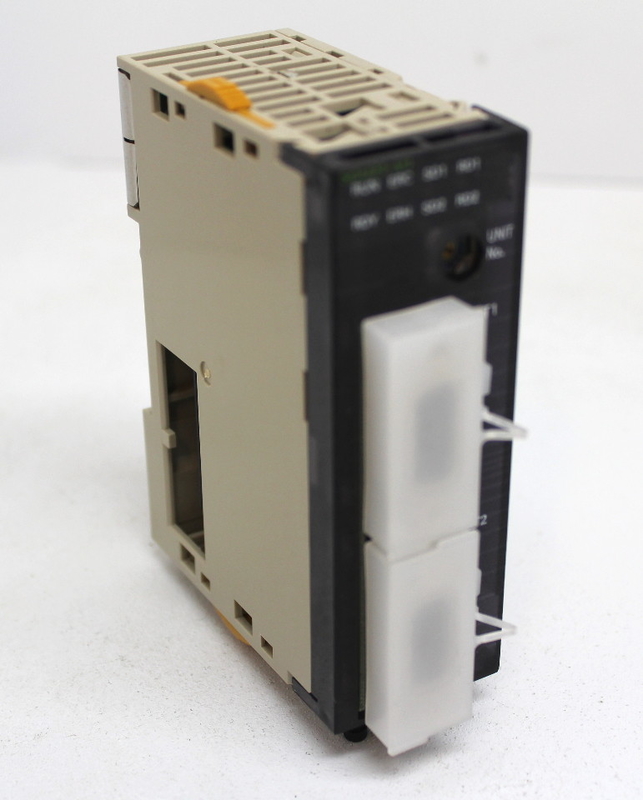

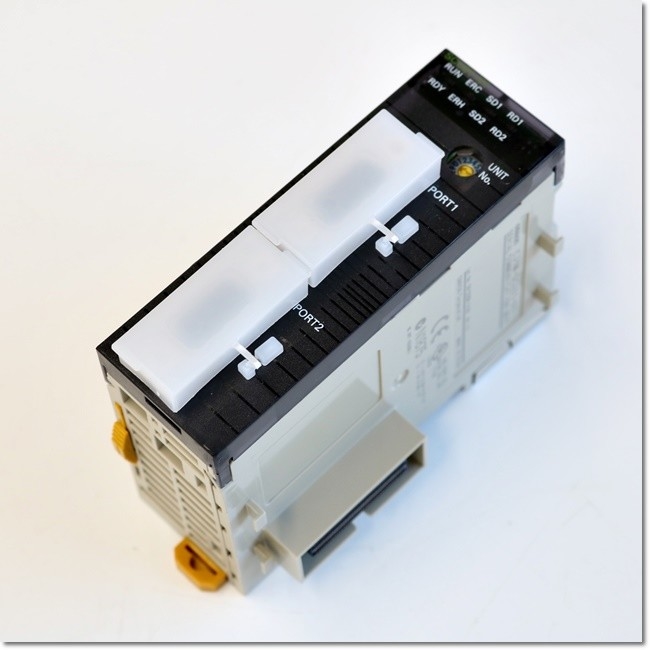

Unidade original CJ1W-SCU32 de uma comunicação de série do PLC CJ1W de Omron
