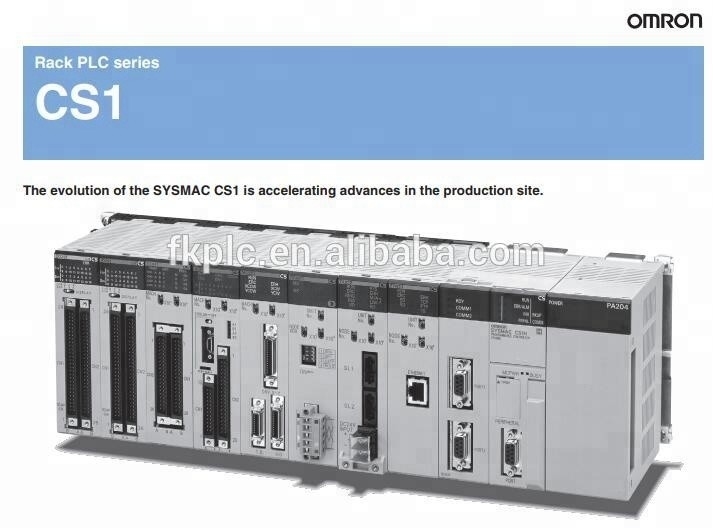

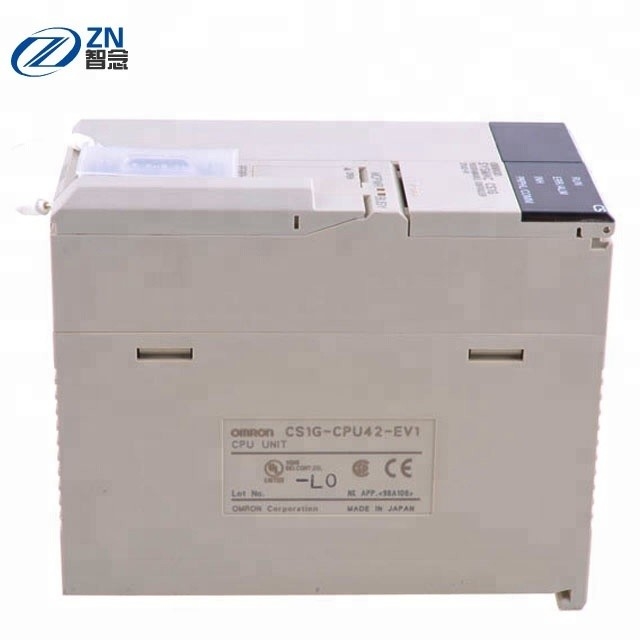

Processador central Omron Sysmac CS1G-CPU42-EV1 do módulo do processador central do PLC da fonte de alimentação

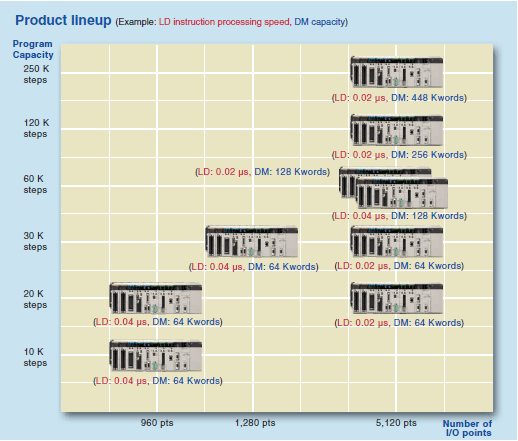

Um total de nove modelos da unidade do processador central prevê uma vasta gama de aplicações, dos sistemas em escala reduzida a grande. A formação igualmente inclui cartões de memória, placas de comunicações de série, e uma vasta seleção das unidades especiais do I/O que podem ser usadas com todas as unidades do processador central para construir flexivelmente o sistema que cumpre as exigências.

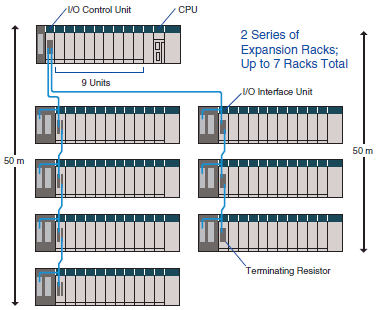

Com uma capacidade da expansão de até 80 unidades e de 7 cremalheiras sobre uma distância de 12 medidores, o CS1 pode encontrar necessidades de controle em grande escala. Alternativamente, uma unidade de controle de I/O e de relação do I/O unidades podem ser usadas para conectar duas séries de cremalheiras interurbanas da expansão CS1 que estendem até 50 m cada e que contêm um total de até 72 unidades e de 7 cremalheiras. As unidades básicas do I/O CS1, unidades especiais do I/O CS1, e do ônibus do processador central CS1 unidades podem ser montados em qualquer lugar nas cremalheiras e programaram sem ser referida sobre exigências de programação remotas especiais.
Nota: As unidades de C200H não podem ser montadas nas cremalheiras interurbanas da expansão.

O CS1 fornece um nível elevado de eficiência do espaço. Tanto como como 960 pontos do I/O pode ser controlado simplesmente montando dez unidades básicas do I/O, com 96 pontos cada um do I/O, à cremalheira do processador central. Alternativamente, tanto como como 80 pontos análogos do I/O pode ser usado montando cinco unidades entradas análogas e cinco unidades de saída análoga.
