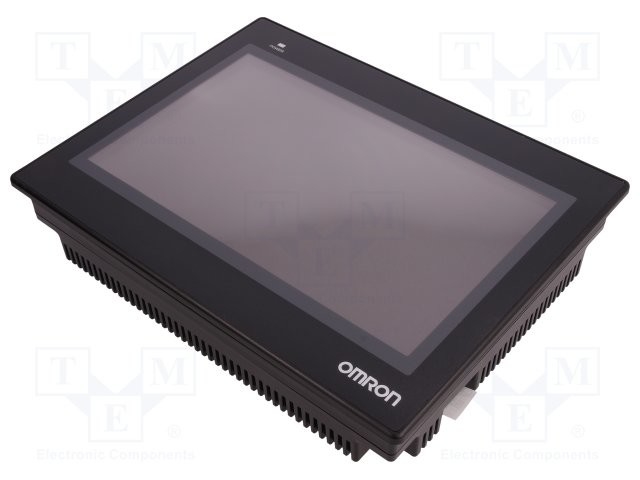

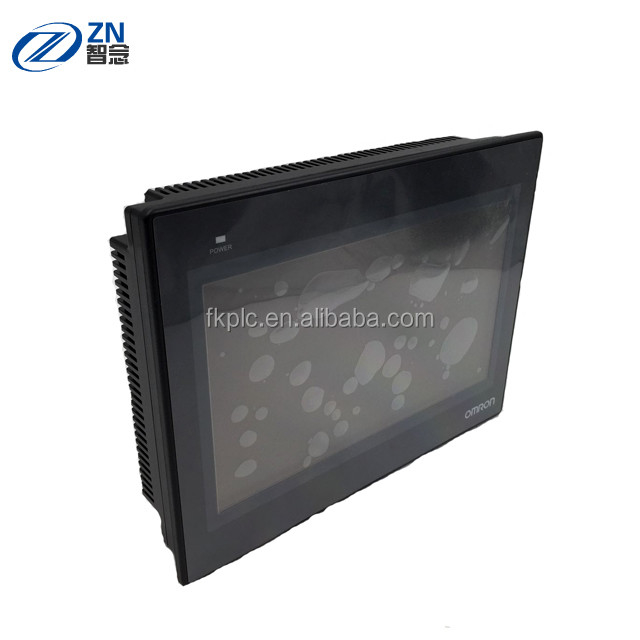

Tela táctil de Omron HMI
>
|
| Lugar de origem | China/JAPAN |
| Marca | OMRON |

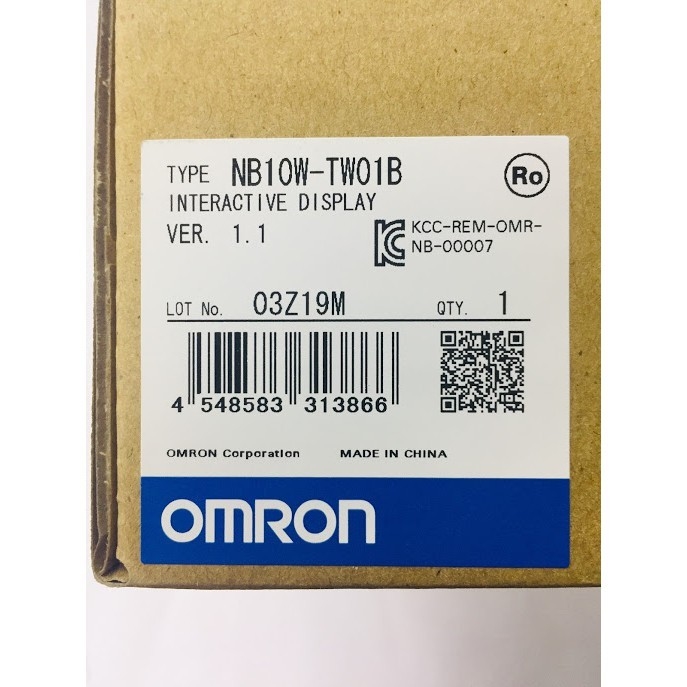

| Número do modelo | NB10W-TW01B |
A combinação das características de alta qualidade e ricas adiciona acima para dar o valor proeminente para um HMI na classe de economia. O software do N.B.-desenhista para criar sua aplicação de HMI é gratuitamente e pode ser transferido de nosso Web site.
HMI
|
Especificações |
NB3Q |
NB5Q |
NB7W |
NB10W |
|||
|---|---|---|---|---|---|---|---|
|
TW00B |
TW01B |
TW00B |
TW01B |
TW00B |
TW01B |
TW01B |
|
|
Tipo de exposição |
3,5 polegadas TFT LCD |
5,6 polegadas TFT LCD |
7 polegadas TFT LCD |
10,1 polegadas TFT LCD |
|||
|
Definição da exposição (H×V) |
320×240 |
320×234 |
800×480 |
800×480 |
|||
|
Número de cores |
65.536 |
||||||
|
Luminoso |
Diodo emissor de luz |
||||||
|
Vida do luminoso |
50.000 horas do tempo de funcionamento na temperatura normal (25 ° C) 1
1. Este é o tempo calculado em que a intensidade luminosa é diminuída por 50% pelo diodo emissor de luz na temperatura ambiente e na umidade. É um valor típico.
|
||||||
|
Painel de toque |
Membrana resistive análoga, definição 1024×1024, vida: 1 milhão operações do toque |
||||||
|
Dimensões no milímetro (H×W×D) |
103.8×129.8×52.8 |
142×184×46 |
148×202×46 |
210.8×268.8×54.0 |
|||
|
Peso |
máximo de 310 g. |
máximo de 315 g. |
máximo de 620 g. |
máximo de 625 g. |
máximo de 710 g. |
máximo de 715 g. |
máximo de 1.545 g. |
| Especificações | NB3Q | NB5Q | NB7W | NB10W | ||||||||||
| TWO0B | TWO1B | TWOOB | TWO1B | TWOOB | TWO1B | TWO1B | ||||||||
| Memória interna | MB 128 (que inclui a área de sistema) | |||||||||||||
| Relação da memória | - | memória do uSB | Memória de USB | memória do uSB | ||||||||||
| Série (COM1) | RS-232C1422A485 (não isolado), Distância de transmissão: um máximo de 15 m (RS-232C), um máximo de 500 m (RS-422A1485), Conector: Pino 9 D-secundário |
RS-232C, Distância de transmissão: um máximo de 15 m, Conector: Pino 9 D-secundário |
||||||||||||
| Série (COM2) | RS-232C1422AJ485 (não isolado), Distância de transmissão: máximo de 15m (RS-232C), um máximo de 500 m (RS-422A485), Pino de Connector.D-Sub 9 |
|||||||||||||
| Anfitrião de USB | Equivalente à velocidade máxima de USB 2,0, tipo A, 5 V potências de saída, 150 miliampères | |||||||||||||
| Escravo de USB | Equivalente à velocidade máxima do uSB 2,0, tipo B, distância de transmissão: 5m | |||||||||||||
| Conexão da impressora | Apoio de PictBridge | |||||||||||||
| Ethernet | --一 | 10/100 de base-T | 10/100 de base-T | 10/100 de base-T | 10/100 de base-T | |||||||||
| General | ||||||||||||||
| Especificações | NB3Q | NB5Q | NB7W | NB10W | ||||||||||
| TWO0B | TWO1B | TWOOB | TWO1B | TWO0B | TWO1B | TWO1B | ||||||||
| Linha tensão | 20,4 a 27.6VDC (24VDC-15 a 15%) | |||||||||||||
| consumo de potência | 5 w | 9w | 6 w | 1ow | 7 w | 11w | 14w | |||||||
| Vida da bateria | 5years (em 25" C)* | |||||||||||||
| Avaliação do cerco (parte anterior) | Peça de operação dianteira: IP65 (prova da poeira e prova do gotejamento somente da frente do painel) | |||||||||||||
| Padrões obtidos | Diretivas da CE, KC, cUL508 | |||||||||||||
| Ambiente operacional | Nenhuns gás corrosivos. | |||||||||||||
| Imunidade de ruído | Complacente com IEC61000-4-4,2 quilovolt (cabo distribuidor de corrente) | |||||||||||||
| Temperatura de funcionamento ambiental | 0 a 50°c | |||||||||||||
| Umidade de funcionamento ambiental | RH de 10%to 90% (sem condensação) | |||||||||||||
