Lugar de origem:
China/JAPAN
Marca:
Mitsubishi
Número do modelo:
MR-J2S-700B
|
MR-J2S |
Tipo servo nome do amplificador |
MR-J2S-700B |
|||||||
|
Tipo correspondente nome do servo motor |
|
||||||||
|
Amplificador servo |
Controle |
Tensão, frequência |
C.A. 200 da fase monofásica ~ 230V/50, 60Hz |
||||||
|
Flutuação permissível da tensão |
Fase monofásica AC170 ~ 253V |
||||||||
|
Variação permissível da frequência |
Dentro do ± 5% |
||||||||
|
Entrada (W) |
50 |
||||||||
|
Poder principal do circuito |
Tensão, frequência (nota 1) |
C.A. trifásica 200 ~ 230V/50, 60Hz (nota 2) |
|||||||
|
Flutuação permissível da tensão |
V trifásico da C.A. 200 a 230: V trifásico da C.A. 170 a 253 |
||||||||
|
Variação permissível da frequência |
Dentro do ± 5% |
||||||||
|
Capacidade da fonte de alimentação |
|
||||||||
|
Inrush atual |
|
||||||||
|
Método de controle |
Controle sinusoidal de PWM · Método de controle atual |
||||||||
|
Freio dinâmico |
Incorporado (nota 3) |
||||||||
|
Função da proteção |
Sobre a parada programada atual, parada programada da sobretensão da regeneração, parada programada da sobrecarga (térmica eletrônico), proteção do superaquecimento do servo motor, proteção da falha do detector, proteção da falha da regeneração, undervoltage, proteção instantânea da falha de energia, proteção da velocidade excessiva, |
||||||||
|
Entrada de comando máxima durante o controle de posição |
Equivalente a 10Mpps |
||||||||
|
salvamento |
Refrigerar forçado, aberto (IP00) |
||||||||
|
Ambiente |
Temperatura principal |
0 55 ao ° C (para não ser congelado), armazenamento: -20 65 ao ° C (para não ser congelado) |
|||||||
|
Umidade semanal |
RH de 90% ou menos (nenhuma condensação), conservação: RH de 90% ou menos (nenhuma condensação) |
||||||||
|
atmosfera |
Dentro (nenhuma luz solar direta), gás corrosivo, gás inflamável, névoa do óleo, livre de poeira |
||||||||
|
Elevação/vibração |
Acima do nível do mar menos de 1000m/5.9m/s2 ou abaixo |
||||||||
|
Peso (quilogramas) |
7,2 |
||||||||

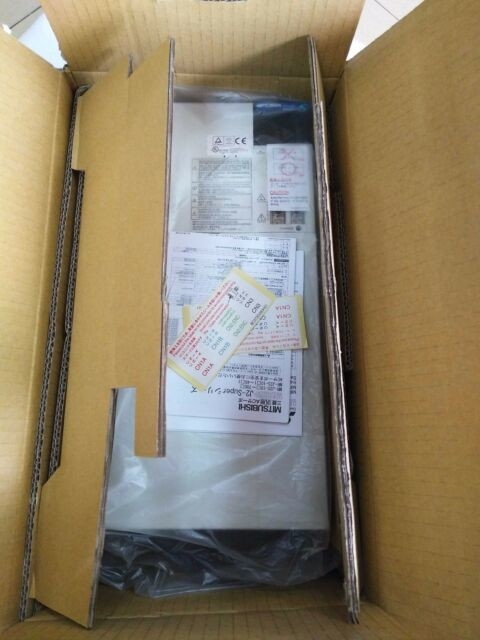

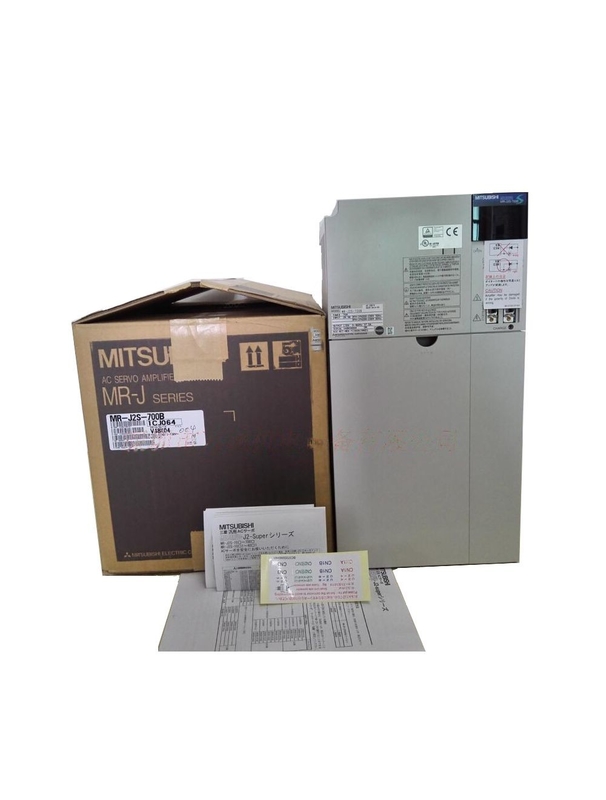

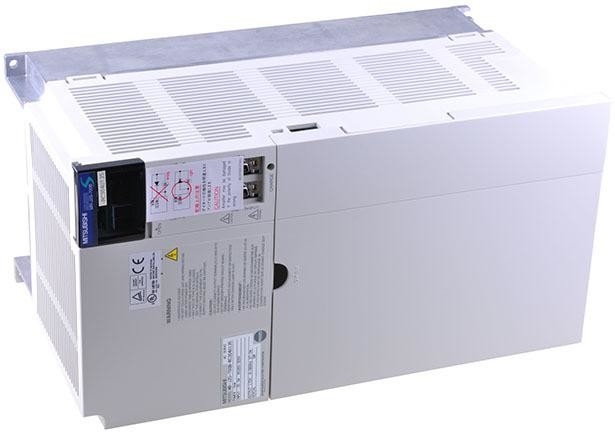

Mitsubishi MR-J2S-700B (MRJ2S700B) é um 7kW, REDE servo de SSC do amplificador de 200V Melservo MR-J2. O primeiro das duas fontes de alimentação neste amplificador servo é o circuito de controle. O circuito de controle tem uma tensão de 200 a 230VAC que as funções em 1 fase e em sua frequência são 50/60Hz. A tensão do amplificador servo de MR-J2S-700B em si mesmo pode expandir a uma 1 fase similar entre 200 e 253VAC. A frequência é autorizada oscilar entre +5% e -5%. A outra fonte de alimentação, o circuito principal, tem exatamente a mesma tensão e a frequência e suas escalas prolongadas à exceção do fato que é operam sobre uma fase 3 em vez de 1 fase.
O amplificador servo de MR-J2S-700B é permitido para ter quatro servos motores discretos, a saber aqueles esboçados no seguinte: HC-SFS702 (B), HA-LFS601 (B), HA-LFS702, e HA-LFS701M (B).
O amplificador servo de MR-J2S-700B tem quatro portos. Os portos de CN1A e de CN1B podem participar no SSCNET. O CN1B participa ligando com o outro amplificador e/ou um conector terminal (este conector terminal é um MR-A-TM). O porto de CN1A (igualmente ligado ao SSCNET) pode conectar a um módulo de controle do movimento e a um módulo de controle do posicionamento que sejam da série de Q ou de uma série. Então, o porto CN2 pode conectar a um servo motor dos servos motores específicos fixativos ao amplificador servo de MR-J2S-700B. O porto final, o CN3, pode ligar a um computador pessoal que possua um SR. Configurator, permitindo que ao MR-J2S-700B o amplificador servo gerencia a comunicação de RS-232C, permitindo a associação entre o amplificador servo e o computador pessoal.
Aplicações:
Maquinaria dos transportes, da preparação dos alimentos, impressoras, carregadores e descarregadores pequenos, robôs pequenos e dispositivos do conjunto do componente, tabelas X-Y pequenas, alimentadores pequenos da imprensa.
