Lugar de origem:
China/JAPAN
Marca:
MITSUBISHI
Número do modelo:

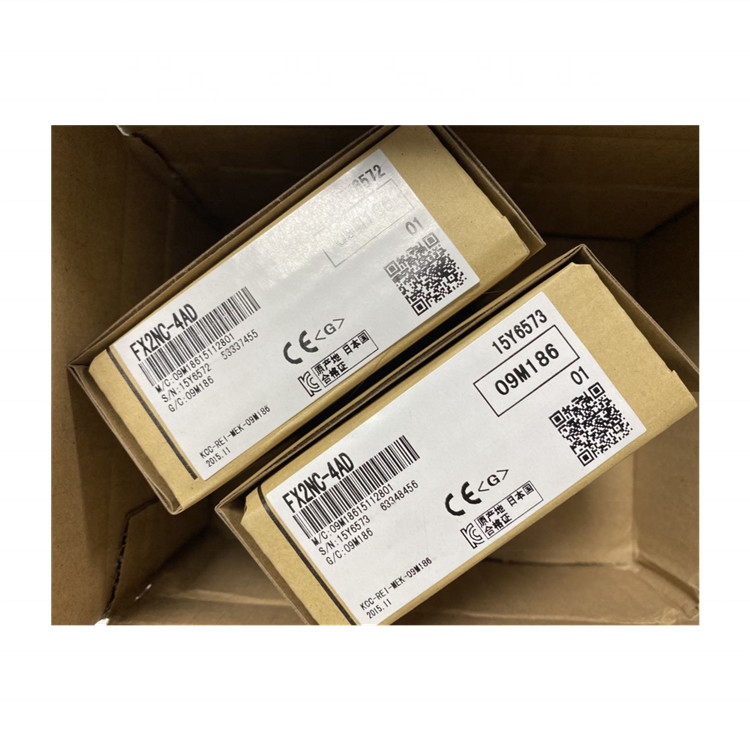

FX2NC-4AD
Vídeo
Módulo FX2NC-4AD do plc de Mitsubishi e plc fx2n de mitsubishi
|
Módulo do PLC de Mitsubishi |
FX2N e a especificação do PLC de FX2NC |
Observações |
|
Método de controle da operação |
Operação cíclica pelo programa armazenado |
|
|
Método de controle do I/O |
Método de processamento do grupo (quando a instrução do FIM for executada) |
O I/O refresca a instrução está disponível |
|
Tempo de processamento da operação |
Instruções básicas: 0,08 instruções msApplied: 1,52 à Senhora diversos 100 |
|
|
Linguagem de programação |
Escada de língua simbólica + de etapa do relé |
A escada de etapa pode ser usada para produzir um programa do estilo de SFC |
|
Capacidade do programa |
8000 etapas construídas dentro |
Expansível a 16000 etapas usando a gaveta adicional da memória |
|
Número de instruções |
Instruções básicas da sequência: 20 instruções da escada de etapa: 2 instruções aplicadas: 125 |
As 125 instruções aplicadas máximas estão disponíveis |
|
Configuração do I/O |
Pontos máximos 255 da configuração do I/O do hardware, dependente na seleção do usuário (entradas endereçáveis 255 do software máximo, nas saídas 255) |
|
|
Relé auxiliar (M bobina)
Relé auxiliar (M bobina) General |
3072 pontos |
M0 a M3071 |
|
Relé auxiliar (M bobina)
Travado |
2572 pontos (subconjunto) |
M500 a M3071 |
|
Relé auxiliar (M bobina)
Especial |
256 pontos |
Da escala M8000 a M8255 |
|
Relés do estado (S bobina)
General |
1000 pontos |
S0 a S999 |
|
Relés do estado (S bobina) travados |
500 pontos (subconjunto) |
S500 a S999 |
|
Relés do estado (S bobina) iniciais |
10 pontos (subconjunto) |
S0 a S9 |
|
Sinal luminoso dos relés do estado (S bobina) |
100 pontos |
S900 a S999 |
|
Temporizadores (T) 100 milissegundos |
Escala: 0 a 3.276,7 pontos sec200 |
T0 a T199 |
|
Temporizadores (T) 10 milissegundos |
Escala: 0 a 327,67 pontos sec46 |
T200 a T245 |
|
Temporizadores (T) 1 milissegundo retentivo |
Escala: 0 a 32,767 pontos sec4 |
T246 a T249 |
|
Temporizadores (T) 100 milissegundos retentivo |
Escala: 0 a 3.276,7 pontos sec6 |
T250 a T255 |
|
Bocado do general 16 dos contadores (c) |
Escala: 1 a 32.767 pontos counts200 |
C0 a C199Type: bocado 16 acima do contador |
|
Contadores (c)
Bocado 16 geral 16 travados morderam |
100 pontos (subconjunto) |
C100 a C199Type: bocado 16 acima do contador |
|
Bocado do general 16 dos contadores (c)
Bocado 32 geral |
Escala: -2.147.483.648 a 2,147,483,64735 pontos |
C200 a C234Type: contador up/down de 32 bocados |
|
Bocado do general 16 dos contadores (c)
32 travados morderam |
15 pontos (subconjunto) |
C219 a C234Type: contador up/down de 16 bocados |
