Lugar de origem:
China/JAPAN
Marca:
OMRON
Número do modelo:

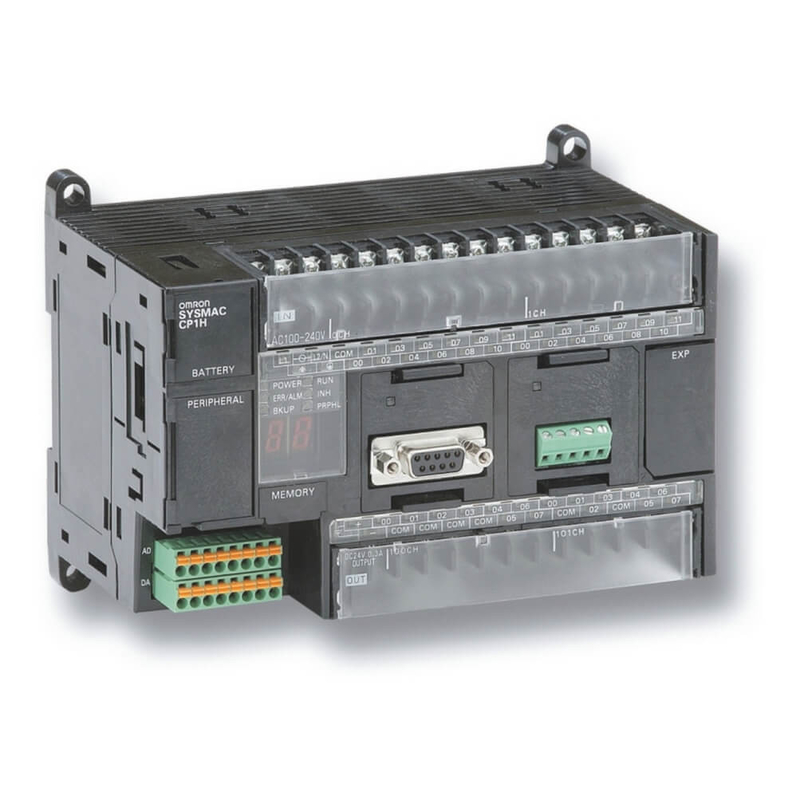

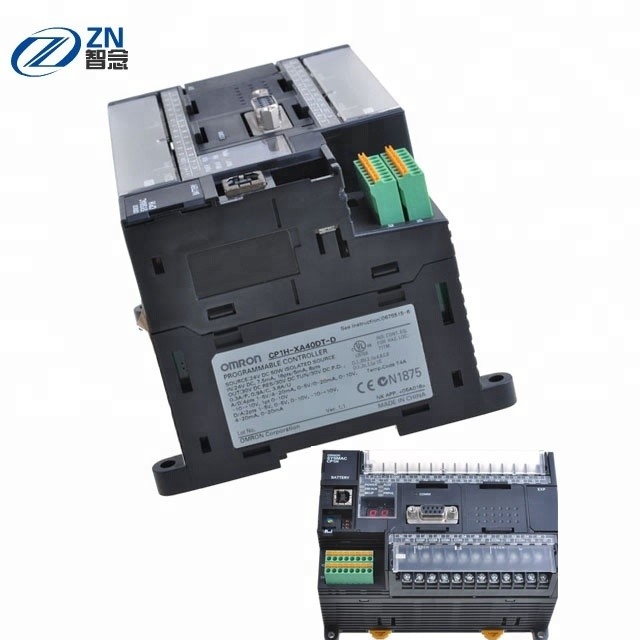

CP1H-X40DR-A
Projetado para máquinas compactas, combina o tamanho de um micro PLC e o poder de um PLC modular. Quatro contadores de alta velocidade incorporados e quatro saídas de pulso são ideais para o controle de posicionamento da multi-linha central. O CP1H-XA vem com as 4 entradas análogas e as 2 saídas análogas incorporados. Isto faz apropriado para o controle de laço simples, usando a função de controle avançada do PID do PLC com auto-ajustamento. O CP1H pode ser expandido com CP1W I/Os e apoios até 2 unidades especiais do I/O CJ1. Isto significa que está aberto aos fieldbuses populares e apoia todas as unidades de uma comunicação da série CJ1.
Até 1 megahertz para entradas/saídas
Grupo de instrução de CJ1M e velocidade de execução compatíveis
4 entradas análogas e 2 saídas análogas para o modelo do XA
Porta usb para uma comunicação, a programação e a configuração fáceis
Os apoios PROFIBUS, DeviceNet, PODEM e ethernet
|
|
Modelos da fonte da alimentação CA |
Modelos da fonte de alimentação de DC |
|
Modelo |
CP1H-@@@-A |
CP1H-@@@-D |
|
Fonte de alimentação |
100 a 240 VAC 50/60 de hertz |
24 VDC |
|
Escala da tensão de funcionamento |
85 264 VAC |
20,4 a 26,4 VDC
(com unidades de 4 ou mais I/O das unidades de expansão e da expansão: 21,6 a 26,4 VDC) |
|
Consumo de potência |
Máximo de 100 VA (CP1H-@@@-A) (página 28) |
Máximo de 50 W (CP1H-@@@-D) (página 28) |
|
Corrente do Inrush (veja a nota.) |
100 a 120 entradas do VAC:
20 um máximo (para o começo frio na temperatura ambiente) máximo de 8 Senhoras. 200 a 240 entradas do VAC: 40 um máximo (para o começo frio na temperatura ambiente), máximo de 8 Senhoras. |
30 um máximo (para o começo frio na temperatura ambiente) máximo de 20 Senhoras. |
|
Fonte da alimentação externa |
300 miliampères em 24 VDC |
Nenhum |
|
Resistência de isolação |
20 MΩ mínimos (em 500 VDC) entre os terminais externos da C.A. e terminais da GR |
Nenhuma isolação entre preliminar e secundário para a fonte de alimentação de DC |
|
Força dielétrica |
2.300 VAC em 50/60 de hertz para 1 minuto entre os terminais externos da C.A. e da GR, escapamento atual: máximo de 5 miliampère. |
Nenhuma isolação entre preliminar e secundário para a fonte de alimentação de DC |
|
Imunidade de ruído |
Conforma-se a IEC 61000-4-4. 2 quilovolts (a linha de abastecimento do poder) |
|
|
Resistência da vibração |
Conforma-se a JIS C60068-2-6. 10 a 57 hertz, 0,075 milímetros de amplitude, 57 a 150 hertz, aceleração: 9,8 m/s2 em sentidos por 80 minutos cada um de X, de Y, e de Z. Tempo da varredura: 8 minutos ‘10 varreduras = tempo total de 80 minutos) |
|
|
Resistência de choque |
Conforma-se a JIS C60068-2-27. 147 m/s2 três vezes cada em sentidos de X, de Y, e de Z |
|
|
Ture de funcionamento ambiental da pintura à têmpera |
0 a 55°C |
|
|
Umidade ambiental |
10% a 90% (sem a condensação) |
|
|
O funcionamento ambiental cerca significado |
Nenhum gás corrosivo |
|
|
Temperatura de armazenamento ambiental |
-20 a 75°C (com exclusão da bateria.) |
|
|
Tempo de armazenagem do poder |
Senhora 10 mínima. |
Senhora 2 mínima. |
