Lugar de origem:
China/JAPAN
Marca:
Omron
Número do modelo:

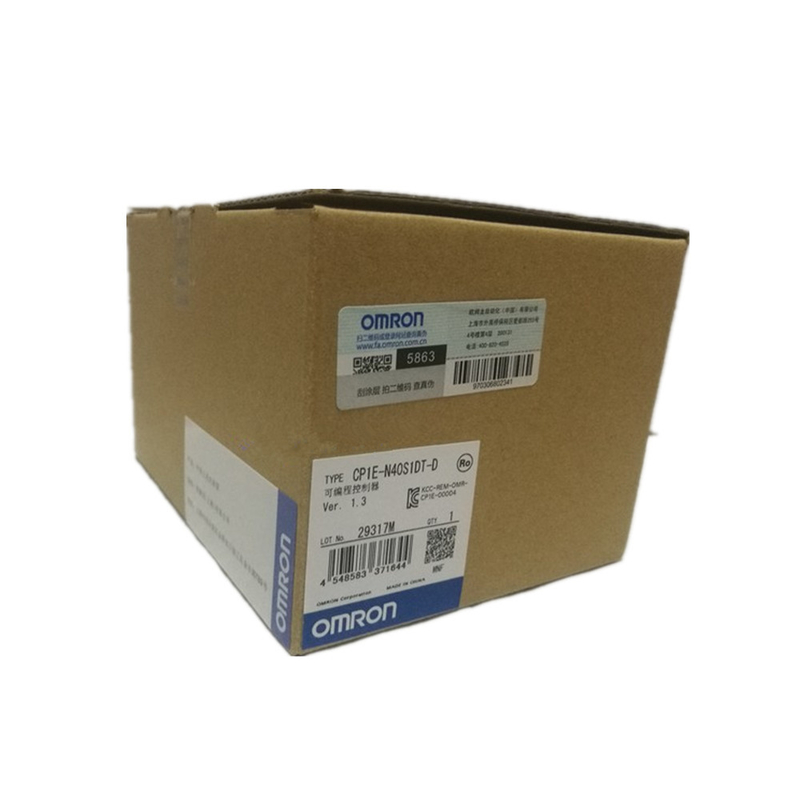

CP1E-N40S1DT-D
Vídeo

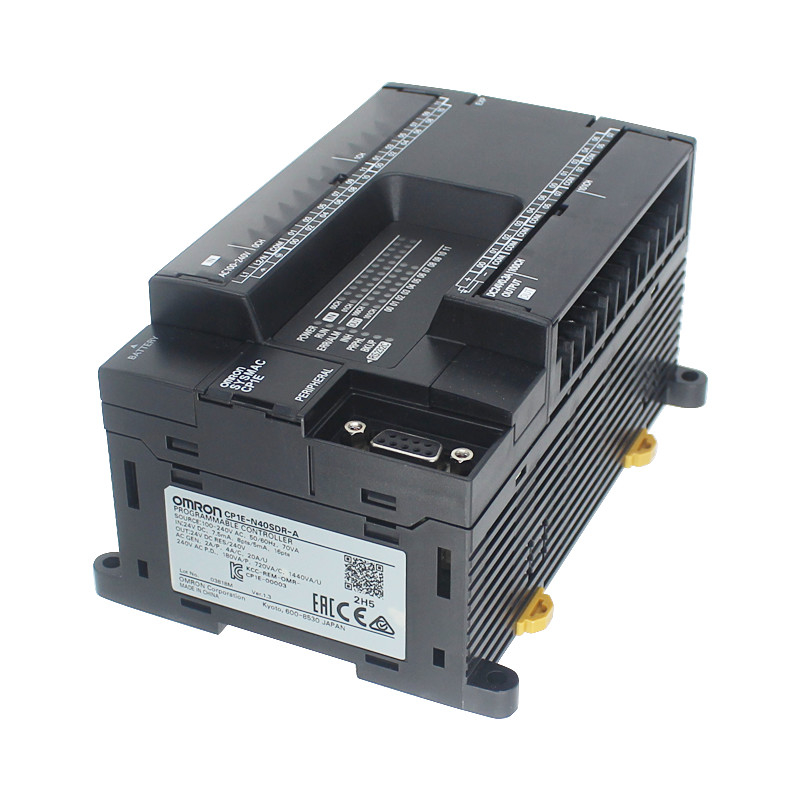

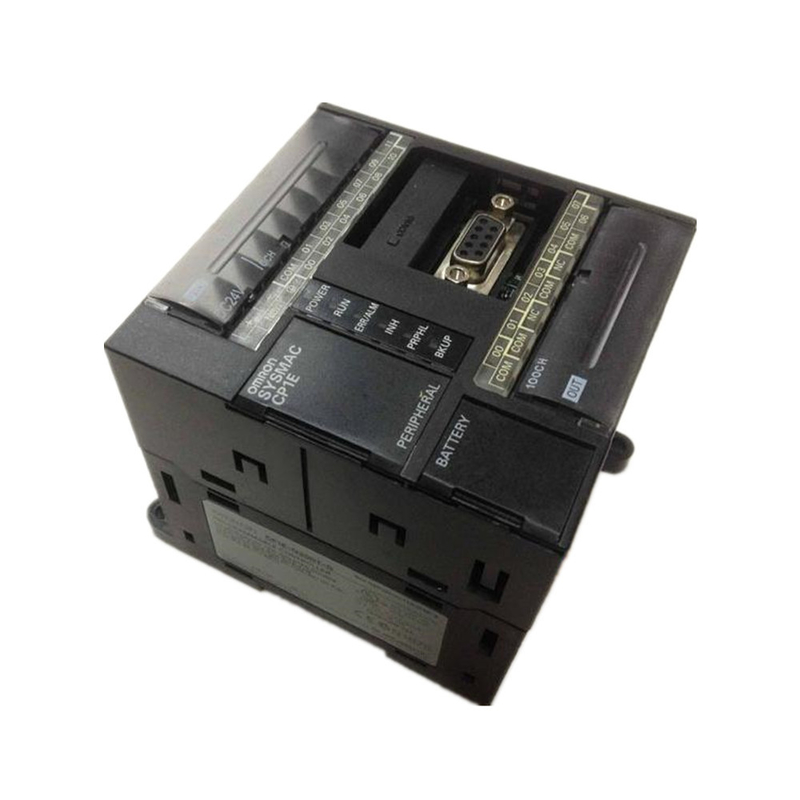

A série do CP1E do Omron é uma unidade do PLC que tenha 24 entradas, 16 saídas do relé com memória do programa das etapas 8K e dos dados das palavras 8K. O controlador programável de CP1E é econômico, fácil de usar, e eficiente.
Funcionalidade contrária de alta velocidade completa
I/O análogo incorporado, duas entradas e uma saída, para o NA-tipo unidades do processador central
| Atributo | Valor |
| Fabricante Series | CP1E |
| Número de entradas de Digitas | 24 |
| Tipo entrado | PNP/NPN |
| Número de saídas | 16 |
| Distância de transmissão | um máximo de 5 m. | |
| Porto incorporado de RS-232C |
Nenhum porto incorporado de RS-232C |
Relação: Conforma-se à AIA RS-232C. |
| Método das comunicações | Metade - duplex | |
| sincronização | Start-stop | |
| Taxa de transmissão | 1,2, 2,4, 4,8, 9,6, 19,2, 38,4, 57,6, ou 115,2 kbps | |
| Distância de transmissão | um máximo de 15 m. | |
| Protocolo apoiado | · Relação do anfitrião· 1: Relação de N NT
· modo do Nenhum-protocolo · O PLC de série liga (mestre, o escravo) · Mestre fácil de Modbus-RTU |
|
| Porto RS-485 incorporado |
Nenhum porto RS-485 incorporado |
OnlyInterface de N30/40/60S1-type: Conforma-se à AIA RS-485. 2 sensores do fio nenhum isolamento |
| Método das comunicações | Metade - duplex | |
| sincronização | Start-stop | |
| Taxa de transmissão | 1,2, 2,4, 4,8, 9,6, 19,2, 38,4, 57,6, ou 115,2 kbps | |
| Distância de transmissão | um máximo de 50 m. | |
| Protocolo apoiado | · Relação do anfitrião· 1: Relação de N NT
· modo do Nenhum-protocolo · O PLC de série liga (mestre, o escravo) · Mestre fácil de Modbus-RTU |
|
| Porto de série da opção |
A placa da opção não pode ser montada. |
N30/40/60 e NA20-type somente 1 porto |
| Placas montáveis da opção | · Um porto de RS-232C: CP1W-CIF01· Um porto RS-422A/485 (não isolado): CP1W-CIF11
· Um porto RS-422A/485 (isolado): CP1W-CIF12-V1 · Uma porta ethernet: CP1W-CIF41 |
|
| Método das comunicações | Depende da placa da opção. | |
| sincronização | Depende da placa da opção. | |
| Taxa de transmissão | 1,2, 2,4, 4,8, 9,6, 19,2, 38,4, 57,6, ou 115,2 kbps | |
| Protocolos compatíveis | · Relação do anfitrião· 1: Relação de N NT
· modo do Nenhum-protocolo · O PLC de série liga (mestre, o escravo) · Mestre fácil de Modbus-RTU |
|
| Número de tarefas | 17· Uma tarefa cíclica da execução
· Uma tarefa programada da interrupção (interrompa sempre a tarefa 1) · Seis tarefas da interrupção da entrada (interrompa as tarefas 2 7) · Dezesseis tarefas de alta velocidade da interrupção do contador (interrompa as tarefas 1 16) |
|
| Número máximo da sub-rotina | 128 | |
| Número máximo do salto | 128 | |
| Tarefas programadas da interrupção | 1 tarefa da interrupção | |
| Pulso de disparo | A função do pulso de disparo não incluiu.
A época do 01:01 das exposições 01-01-01 da ocorrência do erro: Domingo 01 |
Included.Accuracy (desvio mensal):
minuto -4,5 ao minuto -0,5 na temperatura ambiental de 55oC, minuto -2,0 ao minuto +2,0 na temperatura ambiental de 25oC, minuto -2,5 ao minuto +1,5 na temperatura ambiental de 0oC |
| EEPROM incorporado | Os programas e os parâmetros da escada salvar automaticamente à seção incorporado de EEPROM A da área de memória dos dados podem ser salvar ao EEPROM incorporado. | |
| Backup de bateria com a bateria CP1W-BAT01 (vendida separadamente) |
A bateria não pode ser montada. |
CP1W-BAT01 pode ser usado. Vida útil máxima da bateria: 5 anos de valor alternativo de TimeGuaranteed (temperatura ambiental: Valor eficaz da bateria (vendida separadamente) (temperatura ambiental: 25oC): 43.000 horas (aproximadamente 5 anos) |
| Bocados entrados | 1.600 bocados (100 palavras): CIO 0,00 a CIO 99,15 (CIO 00 a CIO 99) | |
| Bocados da saída | 1.600 bocados (100 palavras): CIO 100,00 a CIO 199,15 (CIO 100 a CIO 199) | |
| Palavras de série da relação do PLC | 1.440 bocados (90 palavras): CIO 200,00 a CIO 289,15 (palavras CIO 200 a CIO 289) | |
| Área de trabalho (W) | 1.600 bocados (100 palavras): W0.00 a W99.15 (W0 a W99) | |
| Área guardando (h) | 800 bocados (50 palavras): H0.00 (H0 a H49) aos bocados H49.15 nesta área para manter seu estado DE LIGAR/DESLIGAR quando o modo de funcionamento for mudado. | |
| Área auxiliar (a) | De leitura apenas: 7.168 bocados (448 palavras) A0 a A447Read/escrevem: 4.896 bocados (306 palavras) nas palavras A448 a A753 | |
| Área provisória do relé (TR) (área do TR) | 16 bocados: TR0 a TR15 | |
| Área do temporizador (T) | 256 números do temporizador (T0 a T255 (separado dos contadores)) | |
| Área contrária (c) | 256 números contrários (C0 a C255 (separado dos temporizadores)) | |
