Lugar de origem:
China/JAPAN
Marca:
Omron
Número do modelo:

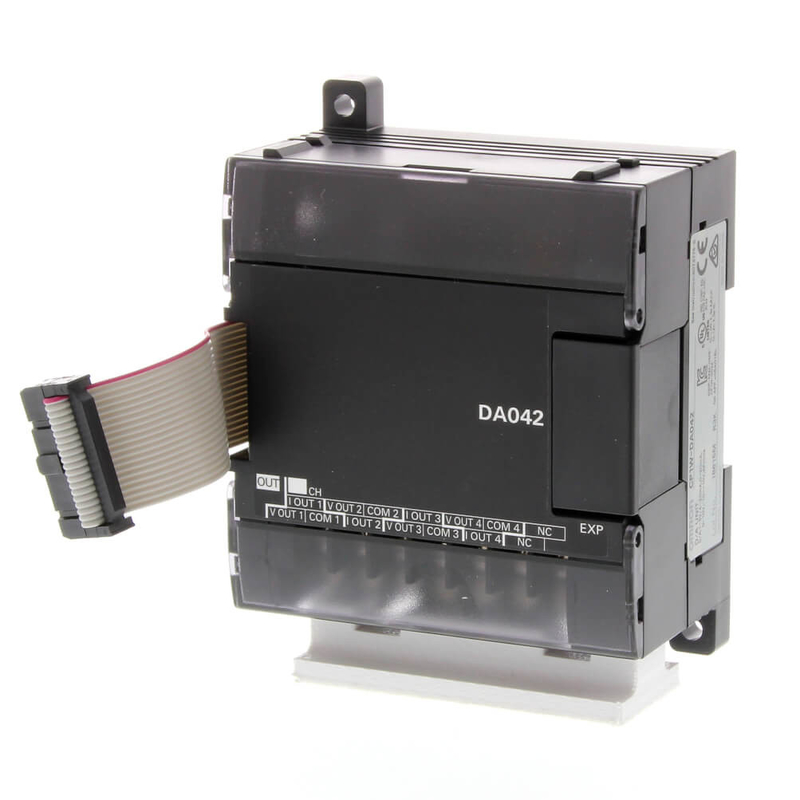

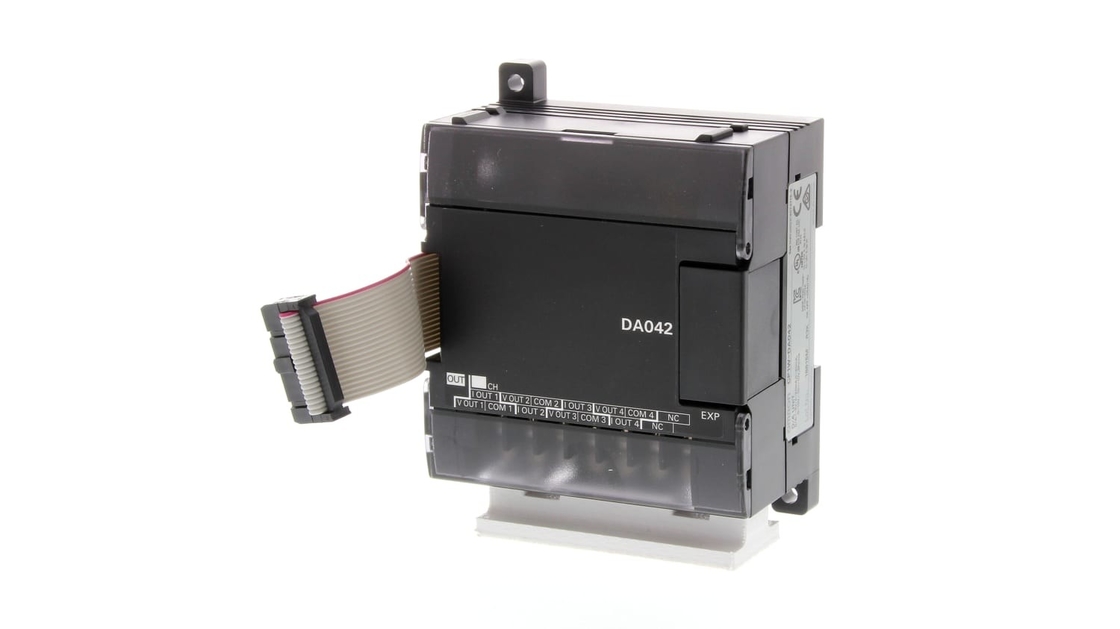

CP1W-DA042
A série do CP1W de Omron oferece a densidade de um micro-PLC com a capacidade de um PLC modular. A escala é não somente compacta, é evolutiva também, e tem uma velocidade de processamento mais rápida do que outros controladores.
Detalhes do produto
O módulo da extensão do PLC de Omron pode ser conectado à unidade do processador central para configurar o número exigido de pontos do I/O. Tem 16 saídas do transistor. Esta unidade de expansão pode ser usada para controladores programáveis da lógica da série de CPM1A, de CPM2A, de CP1E, de CP1L e de CP1H.
24 entradas digitais e saída 16 digital
O trilho do RUÍDO montou
Tipo terminação do parafuso
Automatização industrial
Robótica
Indústria de automóveis
IP20 avaliou
CE
Lloyd certificou
NK certificou
| modelo | CP1W-MAD42/CP1W-MAD44 | CP1W-MAD11 | ||
| Artigo | I/O da tensão | I/O atual | I/O da tensão | I/O atual |
| Seção entrada análoga | 4 entradas (4 palavras atribuídas) | 2 entradas (2 palavras atribuídas) | ||
|
Escala do sinal entrado |
0 a 5 VDC, 1 a 5
VDC, 0 a 10 VDC, ou – 10 a 10 VDC |
0 a 20 4 a 20 miliampères do miliampère ou |
0 a 5 VDC, 1 a 5 VDC,
0 a 10 VDC, ou -10 a 10 VDC |
0 a 20 4 a 20 miliampères do miliampère ou |
| Entrada avaliado máxima | ±15 V | ±30 miliampère | ±15 V | ±30 miliampère |
| Impedância externo da entrada | 1 MΩ mínimo. | Aproximadamente 250 Ω | 1 MΩ mínimo. | Aproximadamente 250 Ω |
| Definição | 1/12000 (completo) | 1/6000 (completo) | ||
| °C 25
°C 0 a 55 |
0,2% completo | 0,3% completo | 0,3% completo | 0,4% completo |
| 0,5% completo | 0,7% completo | 0,6% completo | 0,8% completo | |
|
Dados da conversão do A/D |
binário de 16 bits (4-dígito hexadecimal)
Completo para – 10 a 10 V: E890 a 1770 encantam completo para outras escalas: 0000 a 2EE0 encantam |
binário de 16 bits (4-dígito hexadecimal)
Completo para -10 a 10 V: F448 a 0BB8 encantam completo para outras escalas: 0000 a 1770 encantam |
||
| Calculando a média da função | Apoiado | Apoiado (Settable para entradas individuais através do interruptor de MERGULHO) | ||
| função de detecção do Aberto-circuito | Apoiado | |||
| Número de saídas | CP1W-MAD42: 2 saídas (2 palavras atribuídas)
CP1W-MAD44: 4 saídas (4 palavras atribuídas) |
1 saída (1 palavra atribuiu) | ||
|
Escala do sinal de saída |
1 a 5 VDC, 0 a 10 VDC, ou
-10 a 10 VDC |
0 a 20 4 a 20 miliampères do miliampère ou | 1 a 5 VDC, 0 a 10 VDC, ou
-10 a 10 VDC |
0 a 20 4 a 20 miliampères do miliampère ou |
| Resistência de carga externo permissível da saída | kΩ 2 mínimo. | Máximo de 350 Ω. | 1 kΩ mínimo. | Máximo de 600 Ω. |
| Impedância externo da saída | 0,5 máximos de Ω. | — | 0,5 máximos de Ω. | — |
| Definição | 1/12000 (completo) | 1/6000 (completo) | ||
| °C 25
°C 0 a 55 |
0,3% completo | 0,4% completo | ||
| 0,7% completo | 0,8% completo | |||
|
Dados ajustados (conversão de D/A) |
binário de 16 bits (4-dígito hexadecimal)
Completo para -10 a 10 V: E890 a 1770 encantam completo para outras escalas: 0000 a 2EE0 encantam |
binário de 16 bits (4-dígito hexadecimal)
Completo para -10 a 10 V: F448 a 0BB8 encantam completo para outras escalas: 0000 a 1770 encantam |
||
| Tempo da conversão | CP1W-MAD42: 1 ms/point (6 pontos de ms/all)
CP1W-MAD44: 1 ms/point (8 pontos de ms/all) |
2 ms/point (6 pontos de ms/all) | ||
| Método do isolamento | Isolamento do Photocoupler entre terminais análogos do I/O e circuitos internos. Nenhum isolamento entre sinais análogos do I/O. | |||
|
Consumo atual |
CP1W-MAD42: 5 VDC: máximo de 120 miliampère, 24
VDC: máximo de 120 miliampère. CP1W-MAD44: 5 VDC: máximo de 120 miliampère, 24 VDC: máximo de 170 miliampère. |
5 VDC: 83 máximos do miliampère, 24 VDC: máximo de 110 miliampère. |
||
