PLC NX de Omron
>
|
| Lugar de origem | CHINA/JAPAN |
| Marca | Omron |
| Número do modelo | NX-OD5121 |

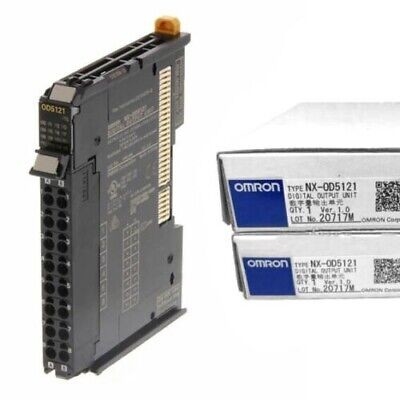

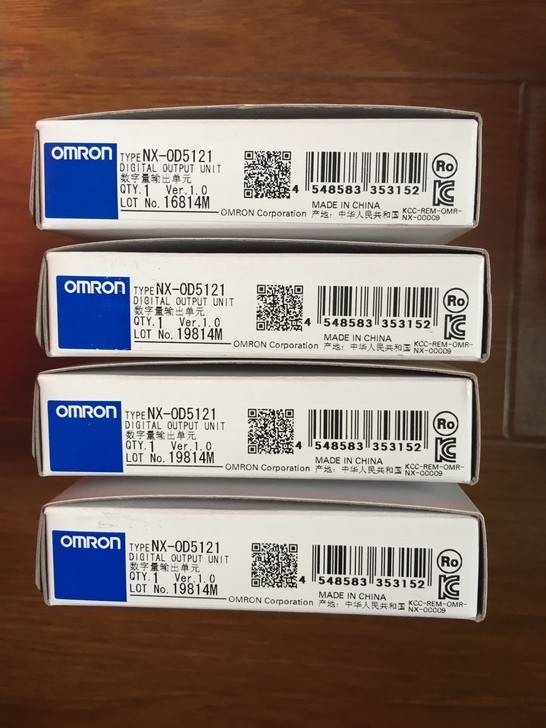

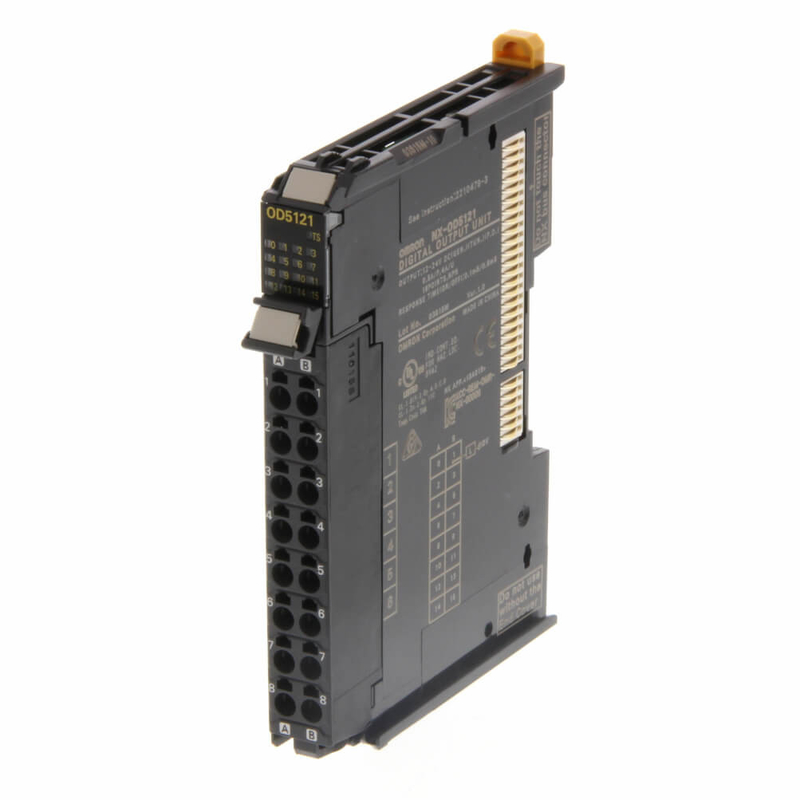

NX-OD5121 Módulos de E/S da Omron Série NX, Unidade de saída do transistor, NPN para 24VCC
| Nome da unidade | Unidade de saída do transistor | Modelo | NX-OD5121 |
|---|---|---|---|
| Número de pontos | 16 pontos | conexão externa terminais |
Bloco terminal de aperto sem parafusos (16 terminais) |
| atualização de E/S método |
Atualização de E/S síncrona selecionável ou atualização Free-Run | ||
| Indicadores | indicador TS, indicador de saída |
E/S interna comum | NPN |
| Tensão nominal | 12 a 24 VCC | ||
| Carga operacional alcance de voltagem |
10,2 a 28,8 VCC | ||
| Valor máximo de carregar corrente |
0,5 A/ponto, 4 A/Unidade | ||
| Inrush máximo atual |
4,0 A/ponto, 10 ms máx. | ||
| corrente de fuga | 0,1 mA máx. | ||
| Tensão residual | 1,5 V máx. | ||
| Resposta ON/OFF Tempo |
0,1 ms máx./0,8 ms máx. | ||
| Dimensões | 12 (L) x 100 (A) x 71 (P) | Método de isolamento | Isolamento de fotoacoplador |
| Isolamento resistência |
20 MΩ min.entre isolado circuitos (em 100 VDC) |
Rigidez dielétrica | 510 VAC entre circuitos isolados para 1 minuto com uma corrente de fuga de 5 mA máx. |
| fonte de alimentação de E/S método |
Alimentação do barramento NX | Capacidade atual de fonte de alimentação de E/S terminal |
Sem terminais de alimentação de E/S |
| Potência da Unidade NX consumo |
• Conectado a uma unidade de CPU ou Unidade de Controle de Comunicação 1,00 W máx. • Conectado a um Communi- Unidade Acopladora de Cations 0,65 W máx. |
corrente de E/S consumo |
20mA máx. |
| Peso | 70g máx. | ||
| Disposição do circuito | |
||
| Instalação orientação e restrições |
Orientação de instalação: • Conectado a uma Unidade CPU ou Unidade de Controle de Comunicação: Possível em instalação vertical. • Conectado a uma Unidade Acopladora de Comunicações: Possível em 6 orientações. Restrições: Sem restrições |
||
| terminal diagrama de ligação |
|
||
| Desconexão/ Curto circuito detecção |
Não suportado. | função de proteção | Não suportado. |
