Lugar de origem:
CHINA/JAPAN
Marca:
Omron
Número do modelo:

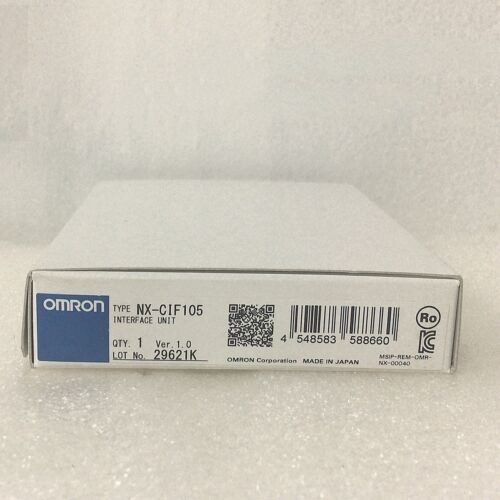

NX-CIF105

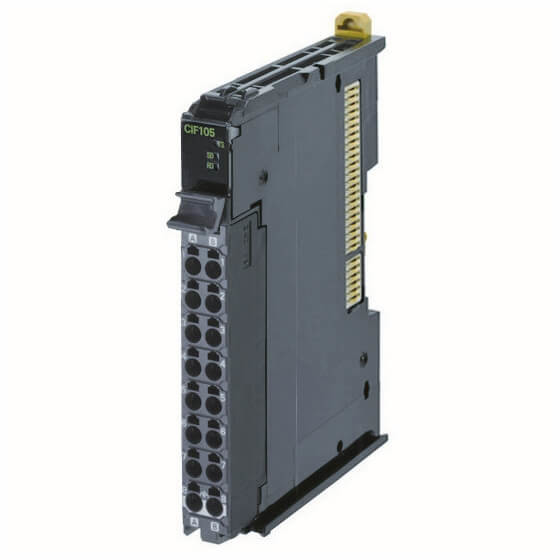

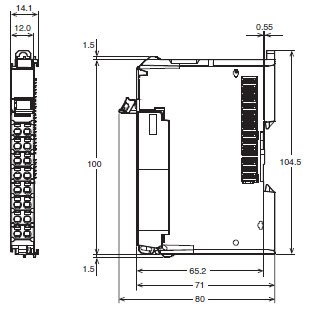

• Apenas 12 mm de largura, economizando espaço em seu gabinete.
• Três modelos estão disponíveis com a opção de uma porta RS-422A/485, uma RS-232C ou duas portas RS-232C.
• Bloco terminal de encaixe sem parafusos (modelo de 1 porta) e conector D-Sub (modelo de 2 portas) reduzem significativamente o trabalho de fiação.
• As comunicações sem protocolo são suportadas como protocolo de comunicação.
• A taxa de transmissão máxima é de 230,4 kbps.A taxa de transmissão pode ser selecionada para corresponder aos dispositivos seriais conectados.
• As configurações são copiadas e salvas na Unidade Acopladora EtherCAT.Isso facilita o comissionamento e a manutenção.
• O monitor de linha serial permite verificar o status das comunicações com dispositivos seriais no Sysmac Studio para uma inicialização fácil e confiável dos dispositivos.
| Item | Especificação | |
|---|---|---|
| Número de portas | 1 | |
| portas de comunicação | RS-422A/485 | |
| protocolo de comunicação | Sem protocolo | |
| comunicações especificações |
método de comunicação | Half duplex para conexão de dois fios, Full duplex para conexão de quatro fios |
| Linhas de sinal *1 | Duas linhas ou quatro linhas | |
| Taxa de transmissão [bps] *1 | 1.200, 2.400, 4.800, 9.600, 19.200, 38.400, 57.600, 115.200 ou 230.400 |
|
| Comprimento dos dados [bits] *1 | 7 ou 8 | |
| Paridade *1 | Par, ímpar ou nenhum | |
| Bits de início [bits] | Sempre 1. | |
| Bits de parada [bits] *1 | 1 ou 2 | |
| Controle de fluxo *1 | Nenhum ou controle Xon/Xoff | |
| Alvo de controle de fluxo *1 | Enviar/receber, enviar apenas ou receber apenas | |
| Valor inicial do sinal RS *1 *2 | Ligado ou desligado | |
| Número de caracteres para determinar o final *1 *3 |
0 a 10.000 (em incrementos de 0,1 caractere)) 0: O fim não é detectado. |
|
| Máximo de comunicações distância [m] |
1.200 *4 | |
| Configuração de conexão | 1:N O valor máximo de N é 32. Você pode alternar entre dois fios e quatro fios conexões. |
|
| Método de atualização de E/S | Apenas atualização de execução livre | |
| Tamanho dos dados PDO [bytes] *1 | Entradas ou saídas: 4, 8, 12, 16, 20, 24, 28, 32, 36, 40, 44, 48, 52, 56, 60, 64, 68, 72, 76 ou 80 |
|
| Configuração de ativação/desativação do buffer de transmissão *1 | Ativado ou desativado | |
| Funções para fazer backup de dados | Forneceu.*5 | |
| Configuração de resistência de terminação | Possível | |
| Método de isolamento | Fonte de alimentação: transformador e fotoacoplador Sinais: Isoladores digitais |
|
| Consumo de energia | • Conectado a uma unidade de CPU 1,65 W máx. • Conectado a uma unidade acopladora de comunicações 1,45 W máx. |
|
| Peso | 69 g máx. | |
| Orientação e restrições de instalação | Orientação de instalação: • Conectado a uma unidade CPU: Possível em instalação vertical. • Conectado a uma unidade acopladora de comunicações: Possível em 6 orientações. Restrições: Não há restrições. |
|
