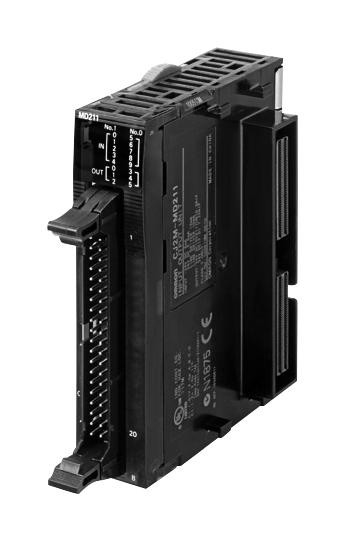

Especificação:
Modelo |
Módulo de entrada/saída de pulso (E/S) |
Tipo de montagem |
Montagens à esquerda da CPU CJ2M |
Dependências |
CJ2M-CPU11, CJ2M-CPU12, CJ2M-CPU13, CJ2M-CPU14, CJ2M-CPU15, CJ2M-CPU31, CJ2M-CPU32, CJ2M-CPU33, CJ2M-CPU34, CJ2M-CPU35 |
Acessórios |
Conecte a unidade de saída de pulso CJ2M-MD211/212 a um servo drive SmartStep2 com cabo de servo relé XW2Z-100J-A33, unidade de servo relé de dois eixos XW2B-40J6-9A e cabo de conexão XW2Z-100J-B34 SmartStep2.}XW2B-20J6-8A, XW2B-40J6-9A, XW2Z-100J-A33, XW2Z-100J-B31, XW2Z-200J-B31, XW2Z-100J-B32, XW2Z-100J-B32, XW2Z-100K, XW2Z-150K, XW2Z-200K, XW2Z-300K, XW2Z-500K, CP1W-CIF01, CP1W-CIF11, CP1W-CIF12 {Conecte a unidade de saída de pulso CJ2M-MD211/212 a um servo drive G5 com cabo de servo relé XW2Z-100J-A33, XW2B- Unidade de relé servo de dois eixos 40J6-9A e cabo de conexão da série G5 XW2Z-100J-B31. |
Função especial |
Duas entradas de codificador e duas saídas de pulso Negativo-Positivo-Negativo (NPN) |
Manual |
W486 |
Tipo de conector |
1 x MIL |
Tipo de entrada do codificador |
motorista de linha |
Tensão de entrada do codificador DC |
24 V |
Entradas Digitais |
10 |
Tipo de entrada digital |
Negativo-Positivo-Negativo (NPN) |
Saídas Digitais |
6 |
Tipo de saída digital |
Negativo-Positivo-Negativo (NPN) |
Número de eixos |
2 |
Posição [Máx] |
±2.147.483.647 |
Contador de alta velocidade |
Sim |
Orientação de configuração |
Conecte a unidade de saída de pulso CJ2M-MD211/212 a um servo drive G5 com cabo de servo relé XW2Z-100J-A33, unidade de servo relé de dois eixos XW2B-40J6-9A e cabo de conexão da série G5 XW2Z-100J-B31.Conecte CJ2M-MD21x a um servo drive SmartStep2 com cabo de servo relé XW2Z-100J-A33, unidade de servo relé de dois eixos XW2B-40J6-9A e cabo de conexão SmartStep2 XW2Z-100J-B32.Conecte CJ2M-MD21x a dois servo drives SmartStep série A legados com cabo de servo relé XW2Z-100J-A26, unidade de servo relé de dois eixos XW2B-40J6-9A e cabo de conexão XW2Z-100J-B5 SmartStep série A. |
Entradas do Codificador |
10 |
Tensão de entrada DC |
5 a 24 V |
Frequência de entrada [Máx] |
100 kB/s |
Frequência de saída [Máx] |
100 kB/s |
Consumo atual em 5 VDC |
0,08 A |
Tensão de saída CC |
5 a 24 V |
Largura do Módulo |
31 mm |
