Lugar de origem:
China/JAPAN
Marca:
Omron
Número do modelo:
my2n
Vídeo
Vídeo

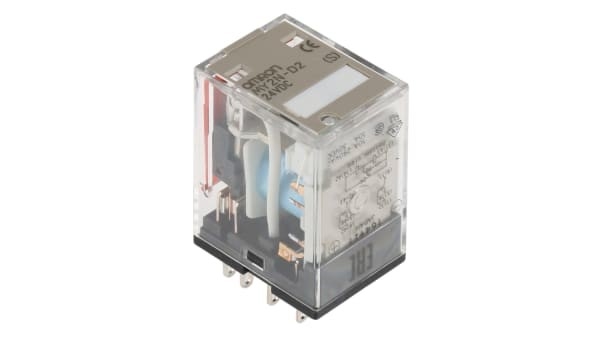

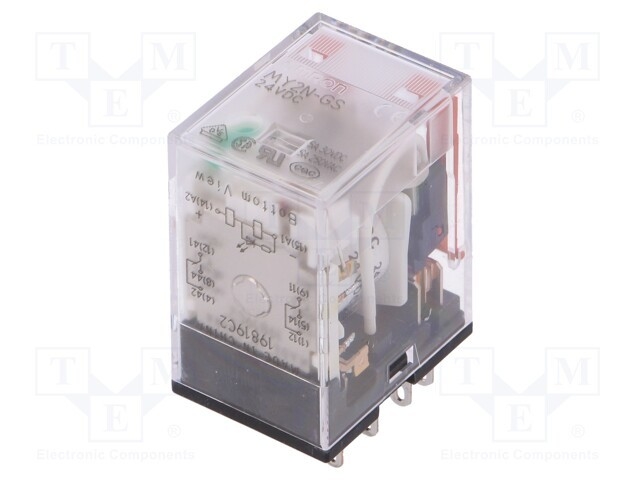

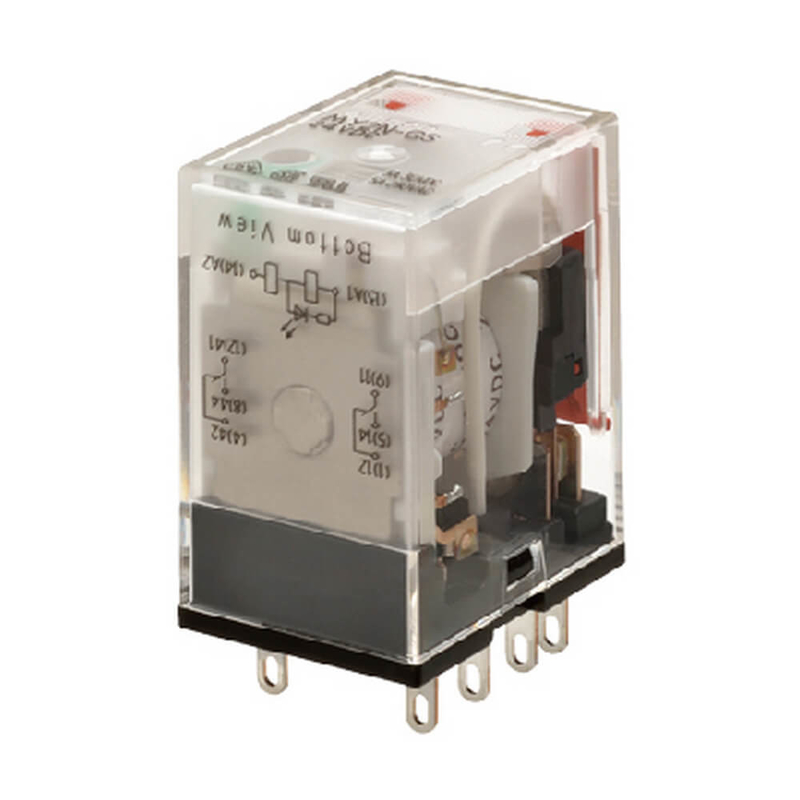

Vista geral do produto
| Classificação de produto | Relés Monostable Tipo incorporado do indicador do diodo emissor de luz |
|---|---|
| Avaliações da bobina | 100 VAC/110 VAC |
| Indicador de funcionamento | Diodo emissor de luz |
| Tipo do contato | DPDT |
| Método do contato | Único |
| Material do contato | AG |
| Carga avaliado do contato | 220 VAC 5 A (carga Resistive) 220 VAC 2 A (carga indutiva (φ= 0,4 de cos)) 24 VDC 5 A (carga Resistive) 24 VDC 2 A (carga indutiva (L/R = Senhora 7)) |
| Tensão de comutação máxima | 250 VAC 125 VDC |
| Corrente de comutação máxima | C.A.: 5 A C.C.: 5 A |
| Taxa de falhas | 1 miliampère em 5 VDC (nível da falha: Valor de referência) (frequência de comutação de P de 120 operações pelo minuto) |
| Temperatura ambiental (se operar) | ℃ -55 a 60 (sem a crosta de gelo ou a condensação) |
| Ambient_humidity (se operar) | 5 a 85%RH (sem a crosta de gelo ou a condensação) |
| Resistência de contato | máximo de 50 mΩ, medindo a queda de tensão através dos contatos aplicando a tensão/corrente do teste como 5 VDC 1 A |
| Tempo da liberação (restaurado tempo) | máximo de 20 Senhoras (opere ou o tempo da liberação foi medido com a tensão avaliado em uma temperatura ambiental do ℃ 23) |
| Resistência de isolação | Entre a bobina e os contatos: 100 MΩ mínimos (em 500 VDC) Entre contatos da polaridade diferente: 100 MΩ mínimos (em 500 VDC) Entre contatos da mesma polaridade: 100 MΩ mínimos (em 500 VDC) |
| Força dielétrica | Entre a bobina e os contatos: 2000 VAC (50/60 de hertz 1 minuto) Entre contatos da polaridade diferente: 2000 VAC (50/60 de hertz 1 minuto) Entre contatos da mesma polaridade: 1000 VAC (50/60 de hertz 1 minuto) |
| Resistência da vibração (destruição) | 10 a 55 a 10 hertz, 0,5 milímetros de única amplitude (amplitude do dobro 1-milímetro) |
| Resistência da vibração (mau funcionamento) | 10 a 55 a 10 hertz, 0,5 milímetros de única amplitude (amplitude do dobro 1-milímetro) |
| Resistência de choque (destruição) | 1000 m/s ** 2 |
| Choque a resistência (o mau funcionamento) | 200 m/s ** 2 |
| Resistência (mecânica) | 50 milhão operações mínimas (frequência de comutação 18.000 operations/h) |
| Resistência (elétrica) | 500.000 operações mínimas (23 ℃, carga avaliado, frequência de comutação 1.800 operations/h) |
| Estrutura protetora | Tipo fechado (tampa) |
| Estrutura terminal | Terminal de encaixe |
| Peso | Aproximadamente 35 g |
