Lugar de origem:
China/JAPAN
Marca:
Omron
Número do modelo:

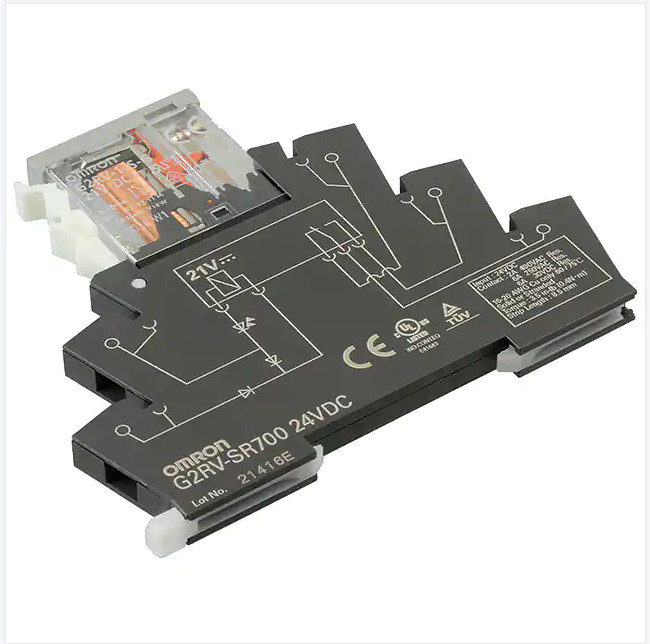

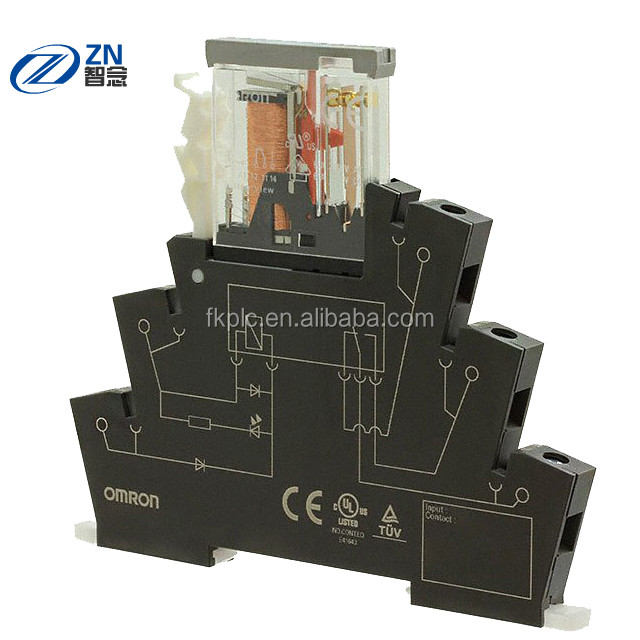

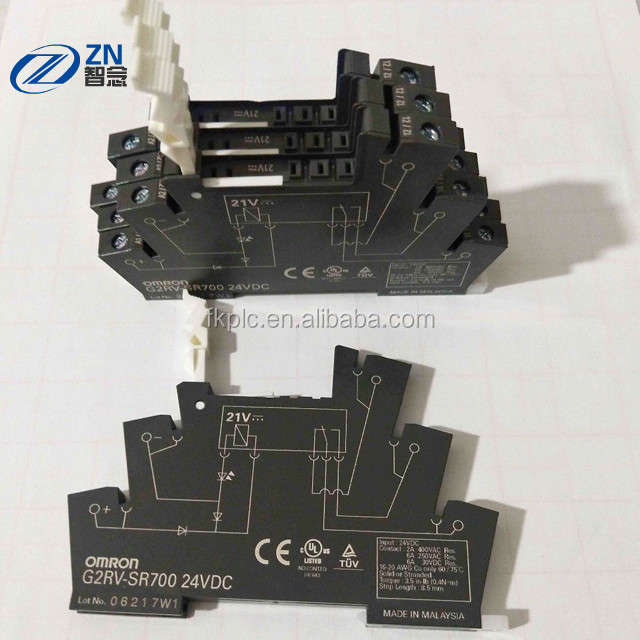

G2RV-SR700
Vídeo
Vídeo
• Mais baixo perfil realizado de aproximadamente 25% do que os produtos convencionais, contribuindo para promover a miniaturização do painel de controle.
• Abertura realizada e capacidade de fechamento com um polo 6 uma forma magro.
• Micro produtos da carga para um polo 50 miliampères usando contatos Au-chapeados para a carga pequena que comuta igualmente disponível.
• Desde que G2RV é um caso transparente, confirmar o estado do contato com o olho nu é possível, e fácil confirmar a anomalia no local (lugar instalado).
• O terminal de parafuso é armazenado igualmente para encontrar o tipo necessidades do parafuso.
• O relé montado usa os terminais de encaixe que são difíceis de se dobrar ao trocar.
• G3RV-SR que caracteriza um relé de circuito integrado similar na forma a G2RV-SR igualmente disponível.
Especificação
| entrada de ted tensão |
Corrente avaliado | Deva opere tensão |
Deva liberação tensão |
Consumo de potência | Máximo permissível tensão |
|||
|---|---|---|---|---|---|---|---|---|
| C.A. | C.C. | Porcentagem de a tensão avaliado |
C.A. (VA) | C.C. (mW) | Porcentagem do avaliado tensão |
|||
| 50 hertz | 60 hertz | |||||||
| 12 VDC | - | - | 27,9 miliampères | 80% max.* | 10% mínimo. | - | Aproximadamente 300 mW | 110% |
| 24 VDC | - | - | 13,5 miliampères | - | Aproximadamente 300 mW | |||
| 24 VAC/VDC | 12,5 miliampères | 12,6 miliampères | 12,6 miliampères | Aproximadamente 0,5 VA | Aproximadamente 300 mW | |||
| 48 VAC/VDC | 5,9 miliampères | 6,1 miliampères | 5,2 miliampères | Aproximadamente 0,4 VA | Aproximadamente 250 mW | |||
| 100 VAC | 5,9 miliampères | 6,0 miliampères | - | Aproximadamente 0,8 VA | - | |||
| 110 VAC | 5,9 miliampères | 5,9 miliampères | - | Aproximadamente 0,8 VA | - | |||
| 200 VAC | 6,6 miliampères | 7,6 miliampères | - | Aproximadamente 1,7 VA | - | |||
| 230 VAC | 7,3 miliampères | 8,4 miliampères | - | Aproximadamente 1,7 VA | - | |||
*1. nível P: λ60=0.1×10-6 /times
Este valor é o valor em operações de comutação da frequência 120/mínimo.
*2. Se a camada do chapeamento do Au é destruída, o número será o mesmo que corrente.
| Artigo | Padrão (G2RV-SR700, 500, 701, 501) |
Para microloads (G2RV-SR700-AP, 500-AP) |
|
|---|---|---|---|
| Resistência de contato * | máximo de 100 mΩ. | ||
| Opere o tempo (do grupo) * | máximo de 20 Senhoras. | ||
| Tempo da liberação * | C.A., AC/DC: máximo de 40 Senhoras. C.C.: máximo de 20 Senhoras. |
||
| Funcionamento máximo frequência |
Mecânico: 18.000 operations/h Elétrico: 1.800 operations/h (carga avaliado) |
||
| Resistência de isolação | 1.000 MΩ mínimos (em 500 VDC) | ||
| Força dielétrica | Entre a bobina e os contatos: 4,000VAC 50/60 de hertz 1 minuto Contato entre a mesma polaridade: 1.000 VAC 50/60 de hertz 1 minuto |
||
| Resistência da vibração | Destruição: 10 a 55 a 10 hertz, única amplitude 0,50 milímetro (amplitude dobro 1,0 milímetros) Mau funcionamento: 10 a 55 a 10 hertz, única amplitude 0,50 milímetro (amplitude dobro 1,0 milímetros) |
||
| Resistência de choque | Destruição: 1.000 m/s2 Mau funcionamento: 200m/s2 energizado, Não-energizou 100m/s2 |
||
| Resistência * | Mecânico | 5.000.000 operações mínimas. | |
| Elétrico | NENHUM contato: 70.000 operações mínimas. Contato do NC: 50.000 operações mínimas. |
5.000.000 operações mínimas. | |
| Funcionamento ambiental temperatura |
Funcionamento: -40 a +55°C (sem a crosta de gelo ou a condensação) | ||
| Funcionamento ambiental umidade |
Funcionamento: RH de 5 a de 85% | ||
| Peso | Aproximadamente 30 g | ||
| Material do contato | Liga do AG | Liga do AG + chapeamento do Au | |
Nota: Os valores acima são valores iniciais.
* o valor está na temperatura ambiental de 23°C.
| Modelo | Formulário do contato | Avaliações da bobina da operação | Avaliações do contato | Operações |
|---|---|---|---|---|
| Série de G2RV-SR | SPDT | 12 a 48 VDC 24 a 230 VAC |
6 A em 250 VAC (carga Resistive) 6 A em 30 VDC (carga Resistive) 2 A em 400 VAC (carga Resistive) * |
6.000 |
* se a tensão da carga excede 250 VAC, una por favor com um afastamento de 12 milímetros mínimo, ou use uma placa separada (XW5Z-EP12).
| Modelo | Formulário do contato | Avaliações da bobina da operação | Avaliações do contato | Operações |
|---|---|---|---|---|
| Série de G2RV-SR | SPDT | 12, 24 VDC 24, 48 VAC/VDC 100, 110, 200, 230 VAC |
6 A em 250 VAC (carga Resistive) 6 A em 30 VDC (carga Resistive) 2 A em 400 VAC (carga Resistive) * |
50.000 50.000 6.000 |
* se a tensão da carga excede 250 VAC, una por favor com um afastamento de 12 milímetros mínimo, ou use uma placa separada (XW5Z-EP12).
| Modelo | Formulário do contato | Avaliações da bobina da operação | Avaliações do contato |
|---|---|---|---|
| G2RV-SR500 G2RV-SR700 |
SPDT | 12, 24 VDC 24, 48 VAC/VDC 100, 110, 200, 230 VAC |
6 A em 250 VAC (carga Resistive) |
| 2,5 A em 250 VAC (PF0.4) | |||
| 6 A em 30 VAC (Ress) | |||
| 2 A em 30 VDC (L/R=7ms) | |||
| G2RV-SR501 G2RV-SR701 |
SPDT | 12, 24 VDC 24 VAC/VDC |
6 A em 250 VAC (carga Resistive) |
| 2,5 A em 250 VAC (PF0.4) | |||
| 6 A em 30 VAC (Ress) | |||
| 2 A em 30 VDC (L/R=7ms) | |||
| G2RV-SR500-AP G2RV-SR700-AP |
SPDT | 12, 24 VDC 24, 48 VAC/VDC 100, 110, 200, 230 VAC |
0,05 A em 30 VAC (carga Resistive) 0,05 A em 36 VDC (carga Resistive) |
