Lugar de origem:
China/JAPAN
Marca:
Proface
Número do modelo:
PFXGP4401WADW
Vídeo
Vídeo

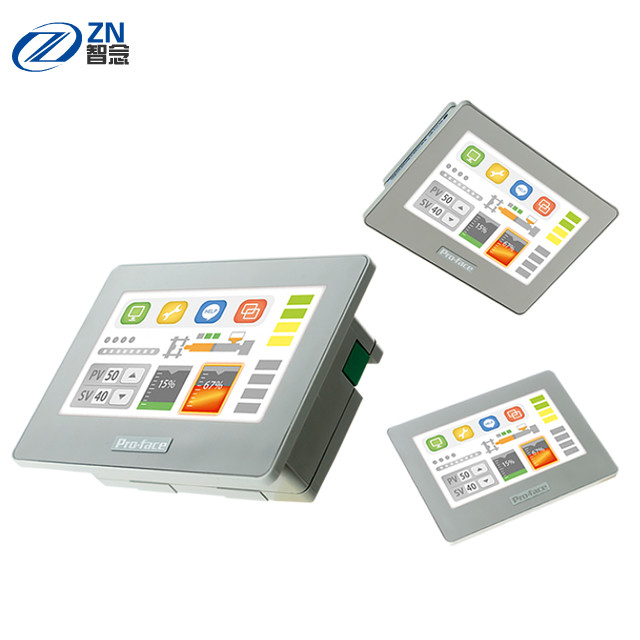

Tela táctil da exposição PFXGP4401WADW HMI da C.C. 24V Proface 7 polegadas
A série GP4000 tem a conectividade alta com uma vasta gama de controladores industriais e fornece uma variedade de formação nos tamanhos, em cores dianteiras, em revestimento, e no quadro aberto. a Pro-cara HMI padrão, série GP4000 satisfaz flexivelmente as necessidades dos clientes.
Especificações funcionais
| Tipo de exposição |
Cor LCD de TFT
|
|---|---|
| Tamanho da exposição |
7,0"
|
| Definição |
800 x 480 pixéis (WVGA)
|
| Área de exposição eficaz |
W152.4 x H91.44 milímetro [W6.0 x H3.6 dentro.]
|
| Cores da exposição |
65.536 cor (nenhum) do piscamento/16.384 cores (piscamento)
|
| Luminoso |
Diodo emissor de luz branco (peças nonreplaceable do usuário. Quando a substituição for exigida, contato seu distribuidor local.)
|
| Controle de brilho |
8 níveis (ajustados com o painel de toque ou o software)
|
| Vida útil do luminoso |
50.000 horas. ou mais (operação contínua em 25°C [°F 77] antes das diminuições do brilho do luminoso a 50%)
|
| Fontes de língua |
Japonês: 6.962 (padrões 1 & 2 de JIS) (incluindo 607 caráteres do não-kanji) ANK: 158 (as fontes coreanas, as fontes chinesas chinesas e tradicionais simplificadas são carregável.)
|
| Tamanhos de caráter |
Fonte padrão: 8 x 8, 8 x 16, 16 x 16 e 32 x 32 fontes do pixel, fonte de curso: 6 a 127 fontes do pixel, fonte da imagem: 8 a 72 fontes do pixel
|
| Tamanhos de fonte |
Fonte padrão: A largura pode ser expandida até 8 vezes. A altura pode ser expandida até 8 vezes.
|
| 8 x 16 pontos |
carvão animal 100. x 30 fileiras
|
| 16 x 16 pontos |
carvão animal 50. x 30 fileiras
|
| 32 x 32 pontos |
carvão animal 25. x 15 fileiras
|
| 8 x 8 pontos |
carvão animal 100. x 60 fileiras
|
| Área do programa |
FLASH EPROM 132 KB (equivalente a 15.000 etapas)*1
|
| Área variável |
Nenhum
|
| Memória da aplicação |
MB do FLASH EPROM 16 (que inclui uma área do programa da lógica)
|
| Alternativo de dados |
SRAM 128 KB (bateria de lítio substituível para a memória alternativa)
|
| Precisão de pulso de disparo |
segundo ±65/mês (o desvio na temperatura ambiente e no poder está)*2
|
| Tipo do painel de toque |
Filme Resistive (analógico)
|
| Definição do painel de toque |
1.024 x 1.024
|
| Vida útil do painel de toque |
1.000.000 vezes ou mais
|
| Série (COM1) |
Comprimento de dados da transmissão assíncrona de RS-232C: 7 ou 8 bocados, paridade: nenhuns, impar ou mesmo, bocado de parada: 1 ou 2 bocados, velocidade da transmissão de dados: 2.400 bps a 115,2 kbps, conector: D-Sub9 (tomada)
|
| Série (COM2) |
Comprimento de dados da transmissão RS-422/485 assíncrona: 7 ou 8 bocados, paridade: bocado nenhuns, impar ou mesmo de parada: 1 ou 2 bocados, velocidade da transmissão de dados: 2.400 bps a 115,2 kbps, (MPI) conector 187.5kbps: D-Sub9 (tomada)
|
| Ethernet (LAN) |
IEEE802.3i/IEEE802.3u, conector 10BASE-T/100BASE-TX: Jaque modular (RJ-45) x 1
|
| USB (TYPE-A) |
Conforma-se a USB2.0 (TYPE-A) x 1, tensão de fonte de alimentação: ± 5% da C.C. 5 V, corrente de saída: 500 miliampères ou menos, distância de uma comunicação: 5 m [16.4ft.] ou menos
|
| USB (mini-b) |
Conforma-se a USB2.0 (mini-b) x 1, distância de uma comunicação: 5 m [16.4ft.] ou menos
|
| Cartão do SD |
Ranhura para cartão x 1 do SD
|
1acimaa60.000etapaspodeser convertidonosoftware. Contudo, istoreduzacapacidadedememóriadaaplicação(paradadosdatela)por1MB.
2dependendodatemperaturadefuncionamentoedaidadedaunidade, opulso de disparopodeafastar-sede-380a+90segundos/mês. Paraossistemasondeesteníveldedesvioéumproblema, ousuáriodevemonitorarefazerajustesse necessário.
Especificações gerais
| Standard de segurança internacionais |
|
|---|---|
| Tensão entrada avaliado |
C.C. 24V
|
| Limites da tensão entrada |
C.C. 19,2 a 28.8V
|
| Queda de tensão permissível |
Senhora 5 ou menos
|
| Consumo de potência |
12 W ou menos
|
| Em-precipitação atual |
30 A ou menos
|
| Resistência da tensão |
C.A. 1.000 V, 20 miliampères para 1 minuto (entre o carregamento e os terminais de FG)
|
| Resistência de isolação |
C.C. 500 V, 10 MΩ ou mais (entre o carregamento e os terminais de FG)
|
| Temperatura do ar de cerco |
0 ao °C 50 (32 a °F) 122
|
| Temperatura de armazenamento |
°C -20 a 60 (- °F) 4 a 140
|
| Umidade ambiental |
RH de 10 a de 90% (temperatura isobárica: °C 39 [°F 102,2] ou menos - nenhuma condensação.)
|
| Umidade do armazenamento |
RH de 10 a de 90% (temperatura isobárica: °C 39 [°F 102,2] ou menos - nenhuma condensação.)
|
| Poeira |
0,1 ³ de oz/ft do ³ de mg/m (10-7) ou menos (níveis não-condutores)
|
| Grau de poluição |
Para o uso no ambiente do grau de poluição 2
|
| Atmosfera |
Livre dos gás corrosivos
|
| Pressão de ar (escala da altura) |
800 ao hPa 1.114 (2.000 m [6,561ft.] acima do nível do mar ou menos)
|
| Resistência da vibração |
IEC/EN61131-2 complacente, 5 a 9 hertz de única amplitude 3,5 milímetros [0,14 dentro.], 9 a 150 hertz fixou a aceleração: ² de 9,8 m/s, X, Y, sentidos de Z para 10 ciclos (minuto aproximadamente 100)
|
| Resistência do abalo |
² complacente de IEC/EN61131-2 147 m/s, X, Y, sentidos de Z por 3 vezes
|
| Imunidade de ruído |
Tensão do ruído: 1.000 Vp-p, duração do pulso: 1 µs, tempo de elevação: 1 ns (através do simulador do ruído)
|
| Imunidade da descarga eletrostática |
Método da descarga do contato: 6 quilovolts (IEC/EN61000-4-2 nível 3)
|
| Aterrar |
Aterrar funcional: Aterrando a resistência de 100Ω, de ² de 2mm (Calibre de diâmetro de fios 14) ou do fio mais grosso, ou do padrão aplicável do seu país. (Mesmos para terminais de FG e de SG)
|
| Estrutura |
TIPO 4X/13 do NEMA #250 de IP65f (no painel frontal quando instalados corretamente em um cerco)*3
|
| Método refrigerando |
Circulação de ar natural
|
| Peso aproximadamente. |
1,2 quilogramas [2,6 libras] ou menos (indique a unidade única)
|
| Dimensões externos |
W218 x H173 x D60 milímetro [W8.58 x H6.81 x D2.36 dentro.]
|
| O painel cortou dimensões |
W204.5 x H159.5 milímetro [W8.05 x H6.28 dentro.], área da espessura do painel: 1,6 a 5 milímetros [0,06 0,2 dentro.]*4
|
