Lugar de origem:
China/JAPAN
Marca:
Proface
Número do modelo:
PFXSP5700TPD
Vídeo
Vídeo

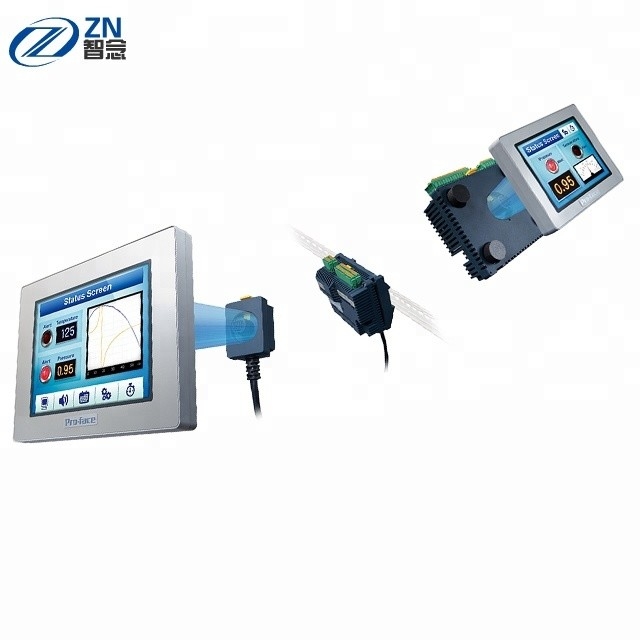

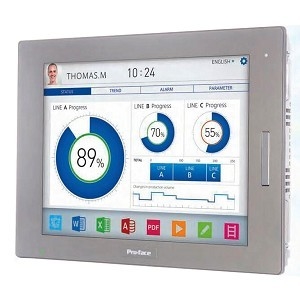

PFXSP5700TPD GP4000 Series (Padrão) Proface HMI PLC com embalagem nova e original
| Tipo de exibição |
LCD TFT a cores
|
|---|---|
| Tamanho de exibição |
15"
|
| Resolução |
1.024 x 768 pixels (XGA)
|
| Área de exibição efetiva |
L304,1 x H228,1 mm
(W11,97 x H8,98 pol.) |
| Cores de exibição |
16 milhões de cores
Para obter detalhes sobre as cores de exibição, consulte o manual do software de edição de tela. |
| Luz de fundo |
LED branco
(Não substituível pelo usuário. Quando a substituição for necessária, entre em contato com seu distribuidor local.) |
| Controle de brilho |
0...100 (Ajustado com painel de toque ou software)
|
| Vida útil da luz de fundo |
50.000 horas ou mais (operação contínua a 25°C [77°F]
antes que o brilho da luz de fundo diminua para 50% |
| Memória do aplicativo |
Tamanho da tela: 64 MB * cartão SD
|
| Tipo de painel de toque |
Filme resistivo (analógico, multitoque)
|
| Resolução do painel de toque |
1.024 x 1.024
|
| Vida útil do painel de toque |
1 milhão de vezes ou mais
|
| USB (TIPO-A) |
USB 2.0 frontal (Tipo A) x 1
|
| USB (mini-B) |
USB 2.0 (mini-B) x 1*2
|
| Normas Internacionais de Segurança |
|
|---|---|
| Tensão de entrada nominal |
12...24 Vcc
|
| Limites de tensão de entrada |
10,8...28,8 Vcc
|
| Queda de Tensão Permitida |
12 Vdc: 1,25 ms ou menos
24 Vdc: 5 ms ou menos |
| Consumo de energia |
57W ou menos (módulo de exibição com módulo de caixa)*1
22W ou menos (somente módulo de exibição) |
| Corrente de pico |
30A ou menos
|
| Resistência de tensão |
1.000 Vac, 20 mA por 1 minuto (entre os terminais de carregamento e FG)
|
| Resistência de isolamento |
500 Vdc, 10 MΩ ou mais (entre os terminais de carregamento e FG)
|
| Temperatura do ar circundante |
0...60°C (32...140°F)
|
| Temperatura de armazenamento |
-20...60°C (-4...140°F)
|
| Umidade de armazenamento |
10%...90% RH (sem condensação, temperatura de bulbo úmido
39 °C [102,2 °F] ou menos) |
| Pó |
0,1 mg/m3 (10-7 oz/ft3) ou menos (níveis não condutivos)
|
| Grau de poluição |
Para uso em ambiente de Grau de Poluição 2
|
| Atmosfera |
800...1.114 hPa (2.000 m [6.561 pés] ou inferior)
|
| Resistência à vibração |
Compatível com IEC/EN 61131-2
5...9 Hz Amplitude única 3,5 mm (0,14 pol.) 9...150 Hz Aceleração fixa: 9,8 m/s2 Direções X, Y, Z por 10 ciclos (aprox. 100 min.) |
| Imunidade a ruídos |
Tensão de ruído: 1.000 Vp-p
Duração do pulso: 1 μs Tempo de subida: 1 ns (via simulador de ruído) |
| Imunidade à Descarga Eletrostática |
Método de descarga de contato: 6 kV (IEC/EN 61000-4-2 Nível 3)
|
| Estrutura |
Ao usar uma tampa USB frontal instalada de fábrica: IP65F,IP67F.
Ao usar uma tampa USB frontal como opção: IP66F, IP67F, Tipo 4X (somente para uso interno)/13 * A face frontal deste produto quando instalada corretamente em um gabinete e não usando o porta USB do painel frontal. NOTA: A opção é uma tampa USB frontal com parafuso fabricado pela Pro-face (Número do modelo PFXZCDCVUS1).*3 |
| Peso Aprox. |
4,5 kg (9,9 lb) ou menos
|
| Dimensões externas |
L397 x A296 x P67 mm(L15,6 x A11,7 x D2,64 pol.)
|
| Dimensões de corte do painel |
L383,5 x A282,5 mm(L15,1 x A11,12 pol.)*2
Área de espessura do painel: 1,6...5 mm (0,06...0,2 pol.)*4 |
