Lugar de origem:
China/JAPAN
Marca:
Mitsubishi
Número do modelo:

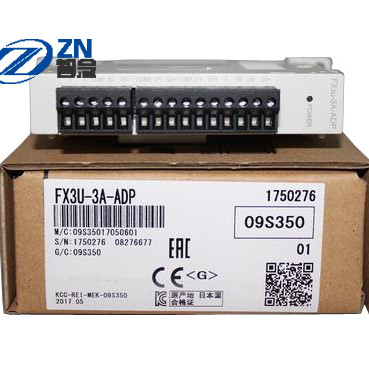

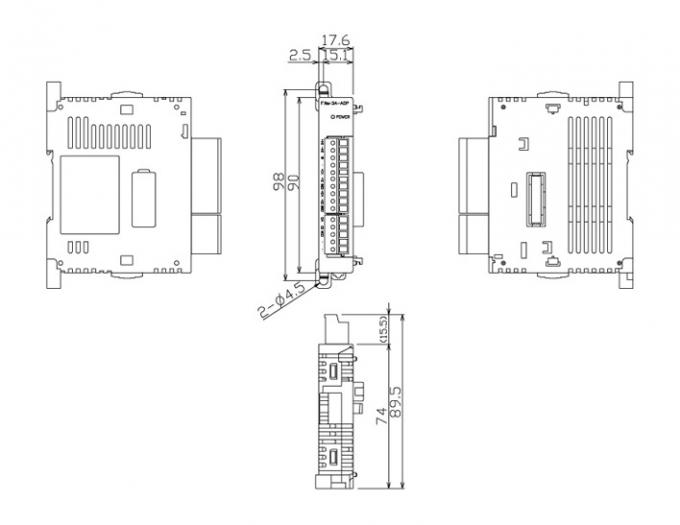

FX3U-3A-ADP
Vídeo
Um adaptador análogo do entrada/saída da elevada precisão com uma definição do binário mordido 12.
[Características]
- Entrada de dois canais (tensão: DC0 a 10V ou atual: DC4 a 20mA) e a saída do um-canal (tensão: DC0 a 10V ou atual: DC4 a 20mA) são possíveis.
- A entrada é para cada canal. A tensão ou a entrada atual podem ser especificadas.
- Os dados podem ser transferidos sem um programa (sem uma instrução dedicada).
[Aplicação]
- Conveniente para converter sinais de entrada análoga aos valores digitais e aos valores digitais aos sinais de saída análoga.
| Padrão da conformidade | UL/cUL KC |
|---|
| Entrada análoga | Escala da entrada análoga | Entrada da tensão | DC0-10V (resistência de entrada 198.7kΩ) |
|---|---|---|---|
| Entrada atual | DC4-20mA (resistência de entrada 250Ω) | ||
| Número de canais de entrada | 2 canais | ||
| Entrada máxima absoluta | Entrada da tensão | -0.5V, + 15V | |
| Entrada atual | -2mA, + 30mA | ||
| Características entradas | O modo de entrada (tensão/entrada atual) pode ser ajustado para cada canal. | ||
| Saída de Digitas | binário 12bit | ||
| definição | Entrada da tensão | 2.5mV (10V x 1/4000) | |
| Entrada atual | 5μA (16mA x 1/3200) | ||
| Precisão detalhada | Entrada da tensão | ° C do ± 5 do ° C da temperatura ambiental 25: ± 0,5% (± 50mV) para 10V completo ° 0 a 55 C ° C da temperatura ambiental: ± 1,0% (± 100mV) para 10V completo |
|
| Entrada atual | ° C do ± 5 do ° C da temperatura ambiental 25: ± 0,5% (± 80μA) para ° 0 a 55 C o ° completo C da temperatura de 16mA ambiental: ± 1,0% (± 160μA) para 16mA completo |
||
| A / Tempo da conversão de D | Quando sequencer de conexão de FX3U/FX3UC | número de 80 μs x de canais de entrada + número usado de 40 μs x de canais de saída usados (os dados são atualizados cada ciclo do cálculo) | |
| Quando sequencer de conexão de FX3S/FX3G/FX3GC | número de 90 μs x de canais de entrada + número usado de 50 μs x de canais de saída usados (os dados são atualizados cada ciclo do cálculo) | ||
| Método da isolação | Isolação do ・ entre a seção de entrada/saída e o sequencer análogos pelo photocoupler Isolação do ・ entre a fonte de alimentação da movimentação e a seção de entrada/saída análoga pelo conversor da C.C./C.C. Não-isolação do ・ entre cada canal |
||
| Saída análoga | Escala da saída análoga | Saída da tensão | DC0-10V (resistência de carga externo 5k-1MΩ) |
| Saída atual | DC4 a 20mA (resistência de carga externo 500Ω ou menos) | ||
| Número de canais de saída | 1 canal | ||
| Características de saída | O modo de saída (tensão/saída atual) pode ser ajustado. | ||
| Entrada de Digitas | binário 12bit | ||
| definição | Saída da tensão | 2.5mV (10V x 1/4000) | |
| Saída atual | 4μA (16mA x 1/4000) | ||
| Precisão detalhada | Saída da tensão | ° C do ± 5 do ° C da temperatura ambiental 25: ± 0,5% (± 50mV) para 10V completo ° 0 a 55 C ° C da temperatura ambiental: ± 1,0% (± 100mV) para 10V completo A resistência de carga externo (Rs) é menos do que 5kΩ nesse caso, o seguinte cálculo será aumentada. (Aumentos por 100 milivolt por 1%.) 47 × 100/(Rs + 47) -0,9 (%) |
|
| Saída atual | ° C do ± 5 do ° C da temperatura ambiental 25: ± 0,5% (± 80μA) para ° 0 a 55 C o ° completo C da temperatura de 16mA ambiental: ± 1,0% (± 160μA) para 16mA completo |
||
| D / Uma estadia da conversão | Quando sequencer de conexão de FX3U/FX3UC | número de 80 μs x de canais de entrada + número usado de 40 μs x de canais de saída usados (os dados são atualizados cada ciclo do cálculo) | |
| Quando sequencer de conexão de FX3S/FX3G/FX3GC | número de 90 μs x de canais de entrada + número usado de 50 μs x de canais de saída usados (os dados são atualizados cada ciclo do cálculo) | ||
| Método da isolação | Isolação do ・ entre a seção de entrada/saída e o sequencer análogos pelo photocoupler Isolação do ・ entre a fonte de alimentação da movimentação e a seção de entrada/saída análoga pelo conversor da C.C./C.C. Não-isolação do ・ entre cada canal |
||
| O número de I/O ocupou pontos | 0 pontos (não relativos ao número máximo de pontos de I/O no sequencer) | ||
| Sequencer aplicável | FX3S, FX3G (Ver.1.20 ou mais tarde), FX3U (Ver.2.61 ou mais tarde), FX3GC, FX3UC (Ver.2.61 ou mais tarde) FX3S-CNV-ADP é exigido para conectar a FX3S. FX3G-CNV-ADP é exigido para conectar a FX3G. Uma placa de expansão é exigida conectar a FX3U e a FX3UC-32MT-LT (- 2). |
||
| maciço | Sobre 0.1kg | ||
| fonte de alimentação | Fonte de alimentação da movimentação de circuito da conversão | DC24V + 20% -15% Conecte uma fonte de alimentação de DC24V ao bloco de terminais 90mA e forneça-a. |
|---|---|---|
| Fonte de alimentação da movimentação de relação | DC5V 20mA O poder interno é fornecido da fonte de alimentação de DC5V da unidade básica. |
| Temperatura ambiental | 0-55 ・ do ・ do ・ do ・ do ・ do ℃ durante a operação -25 ~ ・ do ・ do ・ do ・ do ・ de 75 ℃ durante o armazenamento | ||
|---|---|---|---|
| Humidade relativa | ・ do ・ do ・ do ・ do ・ do ・ do RH de 5 a de 95% (nenhuma condensação) durante a operação | ||
| Vibração resistente | Ao montar o trilho do RUÍDO | Frequência: 10-57Hz | Amplitude unilateral: 0.035mm X, Y, Z 10 vezes em cada sentido (80 minutos no total) |
| Frequência: 57-150Hz | Aceleração: 4.9m/s 2 X, Y, Z 10 vezes em cada sentido (80 minutos no total) | ||
| Na altura da montagem direta | Frequência: 10-57Hz | Amplitude unilateral: 0.075mm X, Y, Z 10 vezes em cada sentido (80 minutos no total) | |
| Frequência: 57-150Hz | Aceleração: 9.8m/s 2 X, Y, Z 10 vezes em cada sentido (80 minutos no total) | ||
| Resistência de impacto | 147m / pulso de meia onda de s 2, de tempo 11ms da ação, de seno e de cosseno 3 vezes em cada sentido de X, Y, Z | ||
| Resistência do ruído | Baseado em um simulador do ruído com uma tensão do ruído de 1.000 Vp-p, uma largura do ruído dos μs 1, uma elevação de 1 ns, e um período de 30 a 100 hertz. | ||
| Suporte a tensão | Entre todos os terminais e terminal de terra: AC500V 1 minuto | ||
| Resistência de isolação | Entre todos os terminais e terminal de terra: 5MΩ ou mais com o verificador da resistência de isolação de DC500V | ||
| terra | Aterrar da classe D (que aterra a resistência: 100Ω ou menos) Aterrar deve ser aterrar dedicado ou aterrar compartilhado. |
||
| Atmosfera do uso | Nenhum gás corrosivo ou inflamável, poeira condutora não terrível | ||
| Altura usada | Não pode ser usado em um ambiente onde a pressão seja 2000 m ou menos e a pressão atmosférica seja mais alta do que a pressão atmosférica. Pode dividir. |
||
