Lugar de origem:
China/JAPAN
Marca:
Mitsubishi
Número do modelo:
AJ65VBTCU-68ADIN
Vídeo

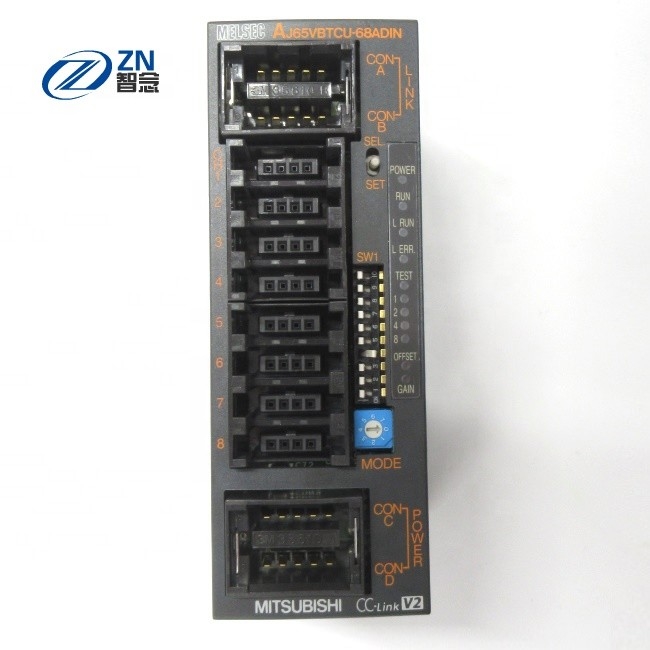

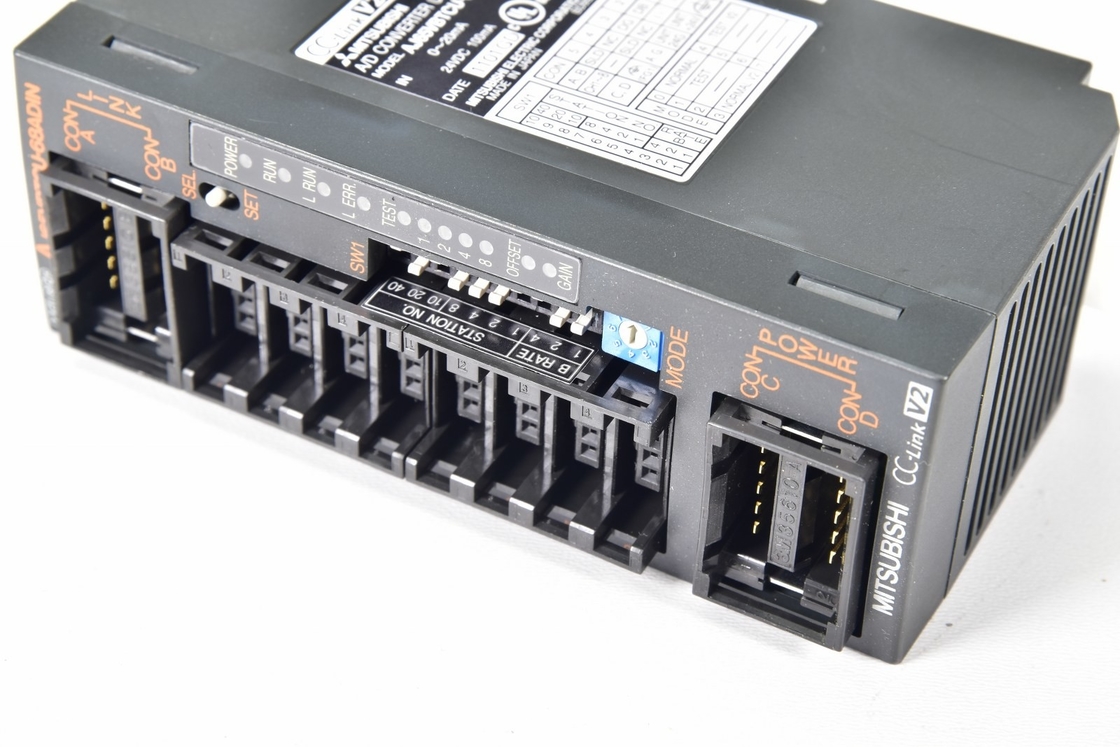

PLC analógico-numérico da unidade AJ65VBTCU-68ADIN da conversão do módulo V2 A/D da Centímetro-relação de Mitsubishi
Descrição do produto da unidade AJ65VBTCU-68ADIN do conversor de Mitsubishi A/D
| Tipo da estação | Estação do dispositivo remoto |
| Número de estações ocupadas | Ver. 1 modo, 3 estações Ver. 2 modos, 1 estação |
| Versão da Centímetro-relação | Ver.1, Ver.2 |
| Dimensões externos | 115 (H)×41 (W)×67 (D) [milímetro] |
| Massa | 0.17kg |
Características da unidade AJ65VBTCU-68ADIN do conversor de Mitsubishi A/D
* compatível com Ver. 2
No modelo convencional, três estações ocuparam oito canais, visto que uma única estação ocupa oito canais neste módulo.
Pode igualmente ser usado como Ver convencional. 1 segundo o ajuste do interruptor rotativo.
* altamente exato
Este módulo de entrada executa a conversão do A/D com uma precisão de ±0.3% ao valor máximo da saída digital quando a temperatura ambiental de trabalho está entre 0℃ e 55℃, ou com uma precisão de ±0.2% ao valor máximo da saída digital quando a temperatura ambiental de trabalho é 25±5℃.
* a escala da entrada análoga pode ser comutada para cada canal, e as características da conversão do entrada/saída podem ser mudadas.
* uma alta resolução de 1/±4000 é realizada.
Comutando a escala da entrada, a definição de valores digitais pode ser ajustada a um ou outro 1/4000 ou 1/±4000 (AJ65VBTCU-68ADVN único), fornecendo valores digitais de alta resolução.
* provar ou calcular a média podem ser designados.
Provar ou calcular a média podem ser designados para cada canal como o método de conversão.
| Número de pontos de entrada análoga | 4 pontos (4 canais) | ||
|---|---|---|---|
| Entrada análoga | Tensão | DC-10 a + 10V (valor da resistência de entrada: 1MΩ) | |
| Atual | DC-20 a + 20mA (valor da resistência de entrada: 250Ω) | ||
| Saída de Digitas | 0-4000, -2000 - + 2000 | ||
| Características e definição do entrada/saída | Escala entrada | Valor da saída de Digitas (definição máxima) | |
| Entrada da tensão | -10 a 10V | 0-4000 ou -2000-2000 (5mV) | |
| 0-10V | 0-4000 ou -2000-2000 (2.5mV) | ||
| 0-5V | 0-4000 ou -2000-2000 (1.25mV) | ||
| 1-5V | 0-4000 ou -2000-2000 (1,0 milivolt) | ||
| Entrada atual | -20 a 20mA | 0-4000 ou -2000-2000 (μA 20) | |
| 0-20mA | 0-4000 ou -2000-2000 (10μA/5μA) | ||
| 4-20mA | 0-4000 ou -2000-2000 (μA 4) | ||
| Precisão (precisão no que diz respeito ao valor máximo do valor da saída digital) | Temperatura ambiental: 0-55 ° C | ± 1% | |
| A / Velocidade da conversão de D | 1ms/canal | ||
| Entrada máxima absoluta | Tensão | ± 15V | |
| Atual | ± 30mA | ||
| Método da isolação | Sistema de fonte/comunicação de alimentação e entrada análoga: Photocoupler isolado canal: Não-isolado |
||
| Força dielétrica | Entre a fonte de alimentação/o grupo sistema de comunicação e o grupo da entrada análoga: AC500V 1 minuto | ||
| Resistência de isolação | Entre a fonte de alimentação/o grupo sistema de comunicação e o grupo da entrada análoga: Verificador 10MΩ da resistência de isolação de DC500V ou mais | ||
| Tipo da estação | Estação do dispositivo remoto (estação do dispositivo Ver.1 remoto) | ||
| Número de estações ocupadas | 2 estações | ||
| Fonte de alimentação da unidade | Tensão | DC24V (DC18-30V) | |
| Atual | 0.12A (em C.C. 24V) | ||
| Método prendendo externo da conexão | Unidade de uma comunicação, unidade da fonte de alimentação da unidade: 7 pontos bloco de terminais de 2 partes (parafuso M3.5) Unidade de entrada/saída: 27 pontos bloco de terminais de 2 partes (parafuso M3.5) |
||
| Dimensões externos | Altura (h) | 65mm | |
| Largura (W) | 151.9mm | ||
| Profundidade (d) | 63mm | ||
| maciço | 0.35kg | ||
| Número de pontos de entrada análoga | 4 pontos (4 canais) | ||
|---|---|---|---|
| Entrada análoga | Tensão | DC-10 a + 10V (valor da resistência de entrada: 1MΩ) | |
| Atual | DC0 a 20mA (valor da resistência de entrada: 250Ω) | ||
| Saída de Digitas | -4096 a +4095 | ||
| Características e definição do entrada/saída | Escala entrada | Valor da saída de Digitas (definição máxima) | |
| Entrada da tensão | -10 a 10V | -4000-4000 (2.5mV) | |
| Ajuste 1 da escala do usuário (- 10 a 10V) |
-4000-4000 (2.5mV) | ||
| 0-5V | 0-4000 (1.25mV) | ||
| 1-5V | 0-4000 (1,0 milivolt) | ||
| Ajuste 2 da escala do usuário (0 a 5V) |
0-4000 (1,0 milivolt) | ||
| Entrada atual | 0-20mA | 0-4000 (μA 5) | |
| 4-20mA | 0-4000 (4μA) | ||
| Ajuste da escala do usuário (0 a 20mA) |
0-4000 (4μA) | ||
| Precisão (precisão no que diz respeito ao valor máximo do valor da saída digital) | Temperatura ambiental: 25 ° C do ± 5 | ± 0,2% | |
| Temperatura ambiental: 0-55 ° C | ± 0,4% | ||
| A / Velocidade da conversão de D | 1ms/canal | ||
| Entrada máxima absoluta | Tensão | ± 15V | |
| Atual | ± 30mA | ||
| Método da isolação | Grupo do sistema de comunicação e da entrada análoga: Photocoupler isolado Grupo do sistema da fonte de alimentação e da entrada análoga: Photocoupler isolado Canal: Não-isolado |
||
| Força dielétrica | Entre a fonte de alimentação/o grupo sistema de comunicação e o grupo da entrada análoga: AC500V 1 minuto | ||
| Tipo da estação | Estação do dispositivo remoto (estação do dispositivo Ver.1 remoto) | ||
| Número de estações ocupadas | 1 estação | ||
| Fonte de alimentação da unidade | Tensão | DC24V (DC20.4-26.4V) | |
| Atual | 0.090A (em C.C. 24V) | ||
| Inrush atual | 8.5A, 2.3ms ou menos | ||
| Método prendendo externo da conexão | Unidade de uma comunicação, unidade da fonte de alimentação da unidade: 7 pontos bloco de terminais de 2 partes (parafuso M3) Unidade de entrada/saída: bloco de terminais de montagem direto de 18 pontos (parafuso M3) |
||
| Dimensões externos | Altura (h) | 50mm | |
| Largura (W) | 118mm | ||
| Profundidade (d) | 40mm | ||
| maciço | 0.20kg | ||
| Número de pontos de entrada análoga | 8 pontos (8 canais) | ||
|---|---|---|---|
| Entrada análoga | Tensão | DC0 a 20mA (valor da resistência de entrada: 250Ω) | |
| Saída de Digitas | -96 ~ + 4095 | ||
| Características e definição do entrada/saída | Escala entrada | Valor da saída de Digitas (definição máxima) | |
| Entrada atual | 0-20mA | 0-4000 (μA 5) | |
| 4-20mA | 0-4000 (4μA) | ||
| Ajuste da escala do usuário (0 a 20mA) |
0-4000 (4μA) | ||
| Precisão (precisão no que diz respeito ao valor máximo do valor da saída digital) | Temperatura ambiental: 25 ° C do ± 5 | ± 0,3% | |
| Temperatura ambiental: 0-55 ° C | ± 0,2% | ||
| A / Velocidade da conversão de D | 1ms/canal | ||
| Entrada máxima absoluta | Atual | ± 30mA | |
| Método da isolação | Grupo do sistema de comunicação e da entrada análoga: Photocoupler isolado Grupo do sistema da fonte de alimentação e da entrada análoga: Transformador isolado canal: Não-isolado |
||
| Força dielétrica | Entre a fonte de alimentação/o grupo sistema de comunicação e o grupo da entrada análoga: AC500V 1 minuto | ||
| Categoria da proteção | IP1XB | ||
| Tipo da estação | Estação do dispositivo remoto (estação do dispositivo Ver.1 remoto ou estação do dispositivo Ver.2 remoto) | ||
| Número de estações ocupadas | Estação do dispositivo Ver.1 remoto: 3 estações Estação do dispositivo Ver.2 remoto: 1 estação (ajuste cíclico prolongado: 4 vezes) |
||
| cabo de uma comunicação | Cabo dedicado da Centímetro-relação Ver.1.10 compatível: FANC-110SBH, FA-CBL200PSBH, CS-110 | ||
| Fonte de alimentação da unidade | Tensão | DC24V (DC20.4-26.4V, taxa da ondinha dentro de 5%) | |
| Atual | 0.10A (em C.C. 24V) | ||
| Inrush atual | 4.2A, 1.2ms ou menos | ||
| Método prendendo externo da conexão | Unidade de uma comunicação: conector do Um-toque para uma comunicação (vendida separadamente) Unidade da fonte de alimentação da unidade: conector do Um-toque para a fonte de alimentação/FG (vendeu separadamente) Unidade de entrada/saída: conector do Um-toque para I/O (vendeu separadamente) |
||
| Dimensões externos | Altura (h) | 115mm | |
| Largura (W) | 41mm | ||
| Profundidade (d) | 67mm | ||
| maciço | 0.17kg | ||
| Número de pontos de entrada análoga | 8 pontos (8 canais) | ||
|---|---|---|---|
| Entrada análoga | Tensão | DC-10 a + 10V (valor da resistência de entrada: 1MΩ) | |
| Saída de Digitas | -4096 a +4095 | ||
| Características e definição do entrada/saída | Escala entrada | Valor da saída de Digitas (definição máxima) | |
| Entrada da tensão | -10 a 10V | -4000-4000 (2.5mV) | |
| Ajuste 1 da escala do usuário (- 10 a 10V) |
-4000-4000 (2.5mV) | ||
| 0-5V | 0-4000 (1.25mV) | ||
| 1-5V | 0-4000 (1,0 milivolt) | ||
| Ajuste 2 da escala do usuário (0 a 5V) |
0-4000 (1,0 milivolt) | ||
| Precisão (precisão no que diz respeito ao valor máximo do valor da saída digital) | Temperatura ambiental: 25 ° C do ± 5 | ± 0,3% | |
| Temperatura ambiental: 0-55 ° C | ± 0,2% | ||
| A / Velocidade da conversão de D | 1ms/canal | ||
| Entrada máxima absoluta | Tensão | ± 15V | |
| Método da isolação | Grupo do sistema de comunicação e da entrada análoga: Photocoupler isolado Grupo do sistema da fonte de alimentação e da entrada análoga: Transformador isolado canal: Não-isolado |
||
| Força dielétrica | Entre a fonte de alimentação/o grupo sistema de comunicação e o grupo da entrada análoga: AC500V 1 minuto | ||
| Categoria da proteção | IP1XB | ||
| Tipo da estação | Estação do dispositivo remoto (estação do dispositivo Ver.1 remoto ou estação do dispositivo Ver.2 remoto) | ||
| Número de estações ocupadas | Estação do dispositivo Ver.1 remoto: 3 estações Estação do dispositivo Ver.2 remoto: 1 estação (ajuste cíclico prolongado: 4 vezes) |
||
| cabo de uma comunicação | Cabo dedicado da Centímetro-relação Ver.1.10 compatível: FANC-110SBH, FA-CBL200PSBH, CS-110 | ||
| Fonte de alimentação da unidade | Tensão | DC24V (DC20.4-26.4V, taxa da ondinha dentro de 5%) | |
| Atual | 0.10A (em C.C. 24V) | ||
| Inrush atual | 4.2A, 1.2ms ou menos | ||
| Método prendendo externo da conexão | Unidade de uma comunicação: conector do Um-toque para uma comunicação (vendida separadamente) Unidade da fonte de alimentação da unidade: conector do Um-toque para a fonte de alimentação/FG (vendeu separadamente) Unidade de entrada/saída: conector do Um-toque para I/O (vendeu separadamente) |
||
| Dimensões externos | Altura (h) | 115mm | |
| Largura (W) | 41mm | ||
| Profundidade (d) | 67mm | ||
| maciço | 0.17kg | ||
