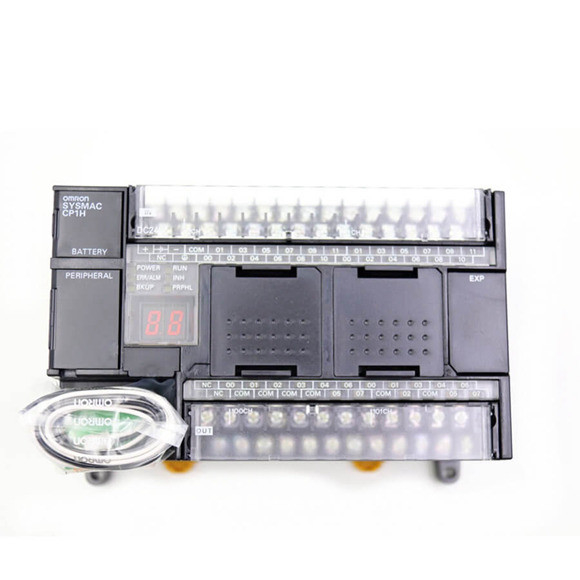

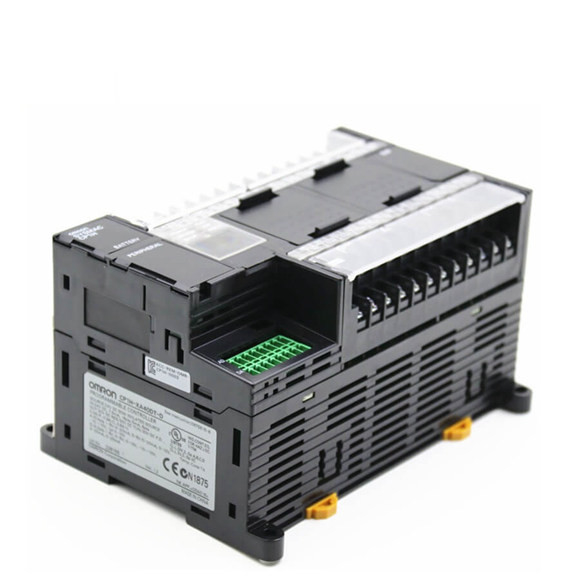

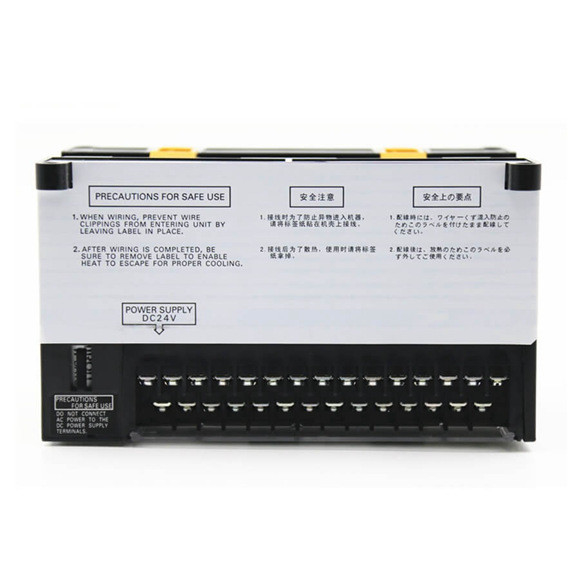

| Tipo |
CP1H-XA
Unidades do processador central |
CP1H-X
Unidades do processador central |
Unidades do processador central de CP1H-Y |
| Modelos |
CP1H-XA [] [] [] - [] |
CP1H-X [] [] [] - [] |
CP1H-Y [] [] [] - [] |
| Método de controle |
Método do programa armazenado |
| Método de controle do I/O |
Varredura cíclica com refrescamento imediato |
| Linguagem de programação |
Diagrama da escada |
| Blocos da função |
Número máximo de definições do bloco da função: Número 128 máximo de exemplos: 256
Línguas úteis em definições do bloco da função: Diagramas da escada, texto estruturado (ST) |
| Comprimento de instrução |
1 a 7 etapas pela instrução |
| Instruções |
Aproximadamente 500 (códigos de função: 3 dígitos) |
| Tempo de execução de instrução |
Instruções básicas: 0,10 instruções especiais mínimas dos μs: 0,15 μs mínimos. |
| Tempo de processamento comum |
0,7 Senhoras |
| Capacidade do programa |
etapas 20K |
| Número de tarefas |
288 (32 tarefas cíclicas e 256 tarefas da interrupção) |
| |
Programado
interrompa tarefas |
1 (no. 2 da tarefa da interrupção, fixado) |
Interrupção entrada
tarefas |
8 (no. 140 147 da tarefa da interrupção, fixo) |
6 (no. 140 145 da tarefa da interrupção, fixo) |
| (As tarefas da interrupção podem igualmente ser especificadas e executado para interrupções contrárias de alta velocidade.) |
Sub-rotina máxima
número |
256 |
| Número máximo do salto |
256 |
Áreas de I/O
* |
Bocados entrados |
272bits (17 palavras): CIO 0,00 16,15 |
| Bocados da saída |
272bits (17 palavras): CIO 100,00 116,16 |
Analógico incorporado
Entradas |
CIO 200 a CIO 203 |
--- |
Analógico incorporado
Saídas |
CIO 210 a CIO 211 |
--- |
PLC de série
Área da relação |
1.440 bocados (90 palavras): CIO 3100,00 a CIO 3189,15 (CIO 3100 a CIO 3189) |
| Bocados do trabalho |
8.192 bocados (512 palavras): W0.00 a W511.15 (W0 a W511)
Área de CIO: 37.504 bocados (2.344 palavras): CIO 3800,00 a CIO 6143,15 (3800 de CIO a CIO 6143) |
| Área do TR |
16 bocados: TR0 a TR15 |
| Área guardando |
8.192 bocados (512 palavras): H0.00 a H511.15 (H0 a H511) |
| Área da AR |
De leitura apenas (Escrever-proibido): 7168 bocados (448 palavras): A0.00 a A447.15 (A0 a A447)
De leitura/gravação: 8192 bocados (512 palavras): A448.00 a A959.15 (A448 a A959) |
| Temporizadores |
4.096 bocados: T0 a T4095 |
| Contadores |
4.096 bocados: C0 a C4095 |
| DM da área |
32 Kwords: D0 a D32767 |
| Área do registro dos dados |
16 registros (16 bocados): DR0 a DR15 |
| Posicione a área do registro |
16 registros (32 bocados): IR0 a IR15 |
| Área da bandeira da tarefa |
32 bandeiras (32 bocados): TK0000 a TK0031 |
| Trace Memory |
4.000 palavras (500 amostras para o máximo dos dados do traço de 31 bocados e de 6 palavras.) |
| Gaveta da memória |
Uma gaveta especial da memória (CP1W-ME05M) pode ser montada.
Nota: Pode ser usado para backup e auto-carreg do programa. |
| Função do pulso de disparo |
Apoiado. Precisão (desvio mensal):
minuto -4,5 ao minuto -0,5 (temperatura ambiental: 55°C),
minuto -2,0 ao minuto +2,0 (temperatura ambiental: 25°C),
minuto -2,5 ao minuto +1,5 (temperatura ambiental: 0°C) |
| Funções das comunicações |
Um porto periférico incorporado (USB 1,1): Para o software de apoio de conexão somente. |
| Um máximo de duas placas da opção das comunicações de série pode ser montado. |
Um máximo de duas placas da opção dos ethernet pode ser montado. Quando usando CP1W-CIF41
Ver.1.0, uma placa da opção dos ethernet pode ser montado. |
| Backup da memória |
Memória Flash: Programas de usuário, parâmetros (tais como a instalação do PLC), dados do comentário,
e a área inteira do DM pode ser salvar à memória Flash como valores iniciais.
Backup de bateria: A área guardando, os DM da área, e os valores contrários (bandeiras, picovolt) são suportados
por uma bateria. |
| Vida útil da bateria |
5 anos em 25°C. (use a bateria da substituição dentro de dois anos de fabricação.) |
| Terminais incorporados da entrada |
40 (24 entradas, 16 saídas) |
20 (12 entradas, 8 saídas)
entradas do Linha-motorista: Dois machados pelas fases A,
B, e Z
saídas do Linha-motorista: Dois machados para o CW e
CCW |
Número de ajustável
Expansão (I/O) unidades |
Unidades do I/O da expansão do PC: máximo 7; unidades especiais do I/O das CJ-séries ou de ônibus do processador central unidades: máximo 2. |
| Número máximo de pontos do I/O |
320 (40 construídos + em 40 pela expansão (I/O)
Unidades do × 7 da unidade) |
300 (20 construídos + em 40 pela expansão (I/O)
Unidades do × 7 da unidade) |
| Entradas da interrupção |
8 entradas (compartilhadas pela interrupção externo
entradas (modo contrário) e o rápido
entradas da resposta.) |
6 entradas (compartilhadas pela interrupção externo
entradas (modo contrário) e o rápido
entradas da resposta.) |
Contador da entrada da interrupção
modo |
8 entradas (frequência da resposta: 5 quilohertz
máximo para todas as entradas da interrupção), 16 bocados
Para cima ou para baixo contadores |
6 entradas (frequência da resposta: um máximo de 5 quilohertz.
para todas as entradas da interrupção), 16 bocados
Para cima ou para baixo contadores |
| entradas da Rápido-resposta |
8 pontos (largura de pulso mínima da entrada: máximo de 50 μs) |
6 pontos (largura de pulso entrado mínima: máximo de 50 μs) |
| Interrupções programadas |
1 |
| Contadores de alta velocidade |
4 entradas:
Fases diferenciais (4x), 50 quilohertz ou
Monofásico (pulso mais o sentido, acima
para baixo, incremento), 100 quilohertz
Escala do valor: 32 bocados, modo linear ou anel
modo
Interrupções: Comparação do valor de alvo ou
comparação da escala |
2 entradas:
Fases diferenciais (4x), 500 quilohertz ou únicos
fase, 1 megahertz e
2 entradas:
Fases diferenciais (4x), 50 quilohertz ou únicos
fase (pulso mais o sentido, up/down,
incremento), 100 quilohertz
Escala do valor: 32 bocados, modo linear ou anel
modo
Interrupções: Comparação do valor de alvo ou
comparação da escala |
Pulso
saídas
(modelos
com
transistor
saídas
único) |
Saídas de pulso |
Aceleração trapezoidalmente ou da S-curva e
retardação (relação do dever: 50% fixo)
4 saídas, 1 hertz a 100 quilohertz (CCW/CW ou
pulso mais o sentido) |
Aceleração trapezoidalmente ou da S-curva e
retardação (relação do dever: 50% fixo)
2 saídas, 1 hertz a 1 megahertz (CCW/CW ou pulso
sentido positivo)
2 saídas, 1 hertz a 100 quilohertz (CCW/CW ou
pulso mais o sentido) |
| Saídas de PWM |
Relação do dever: 0,0% a 100,0% (unidade: 0,1%)
2 saídas, 0,1 a 6553,5 hertz (precisão: ±5% em 1 quilohertz) |

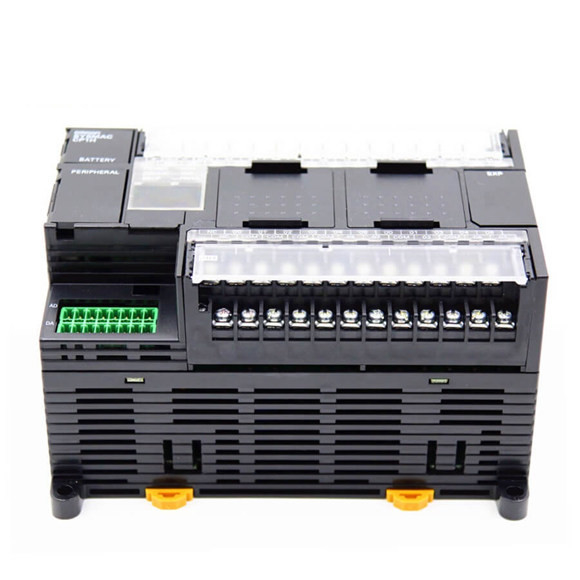

| Terminais análogos incorporados do I/O |
4 entradas análogas e
2 saídas análogas |
Nenhum |
| Controle análogo |
1 (ajustando a escala: 0 a 255) |
| Entrada análoga externo |
1 entrada (definição: 1/256, escala entrada: 0 a 10 V), não isolado |
