Lugar de origem:
China/JAPAN
Marca:
Omron
Número do modelo:

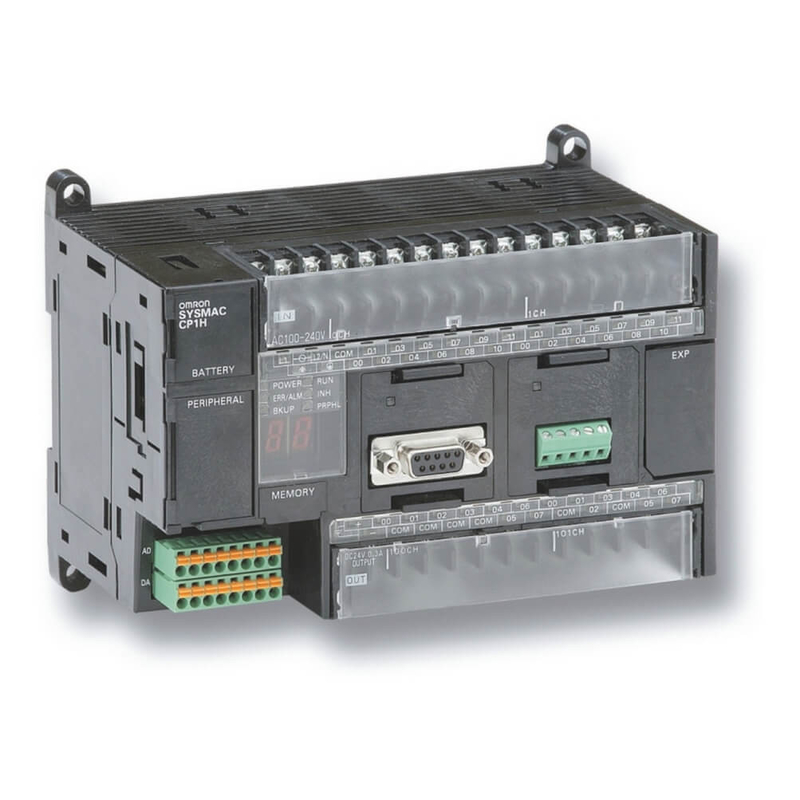

CP1H-XA40DT-D
| Modelos | Unidades do processador central de CP1H-XA | Unidades do processador central de CP1H-X | Unidades do processador central de CP1H-Y | |||
| Método de controle | Método do programa armazenado | |||||
| Método de controle do I/O | Varredura cíclica com refrescamento imediato | |||||
| Linguagem de programação | Diagrama da escada | |||||
| Blocos da função | Número máximo de definições do bloco da função: Número 128 máximo de exemplos: 256 línguas úteis em definições do bloco da função: Diagramas da escada, texto estruturado (ST) | |||||
| Comprimento de instrução | 1 a 7 etapas pela instrução | |||||
| Instruções | Aproximadamente 500 (códigos de função: 3 dígitos) | |||||
| Tempo de execução de instrução | Instruções básicas: 0,10 instruções especiais mínimas da Senhora: 0,15 Senhoras mínimas. | |||||
| Tempo de processamento comum | 0,7 Senhoras | |||||
| Capacidade do programa | etapas 20K | |||||
| Número de tarefas | 288 (32 tarefas cíclicas e 256 tarefas da interrupção) | |||||
| Número máximo da sub-rotina | 256 | |||||
| Número máximo do salto | 256 | |||||
| Bocados do trabalho | 8.192 bocados (512 palavras): W0.00 a W511.15 (W0 a W511)
Área de CIO: 37.504 bocados (2.344 palavras): CIO 3800,00 a CIO 6143,15 (3800 de CIO a CIO 6143) |
|||||
| Área do TR | 16 bocados: TR0 a TR15 | |||||
| Área guardando | 8.192 bocados (512 palavras): H0.00 a H511.15 (H0 a H511) | |||||
| Área da AR | De leitura apenas (Escrever-proibido): 7168 bocados (448 palavras): A0.00 a A447.15 (A0 a A447) de leitura/gravação: 8192 bocados (512 palavras): A448.00 a A959.15 (A448 a A959) | |||||
| Temporizadores | 4.096 bocados: T0 a T4095 | |||||
| Contadores | 4.096 bocados: C0 a C4095 | |||||
| DM da área | 32 Kwords: D0 a D32767 | |||||
| Área do registro dos dados | 16 registros (16 bocados): DR0 a DR15 | |||||
| Posicione a área do registro | 16 registros (32 bocados): IR0 a IR15 | |||||
| Área da bandeira da tarefa | 32 bandeiras (32 bocados): TK0000 a TK0031 | |||||
| Trace Memory | 4.000 palavras (500 amostras para o máximo dos dados do traço de 31 bocados e de 6 palavras.) | |||||
| Gaveta da memória | Uma gaveta especial da memória (CP1W-ME05M) pode ser montada. Nota: Pode ser usado para backup e auto-carreg do programa. | |||||
| Função do pulso de disparo | Apoiado. Precisão (desvio mensal): minuto -4,5 ao minuto -0,5 (temperatura ambiental: 55°C),
minuto -2,0 ao minuto +2,0 (temperatura ambiental: 25°C), minuto -2,5 ao minuto +1,5 (temperatura ambiental: 0°C) |
|||||
|
Backup da memória |
Memória Flash: Os programas de usuário, os parâmetros (tais como a instalação do PLC), os dados do comentário, e a área inteira do DM podem ser salvar à memória Flash como valores iniciais.
Backup de bateria: A área guardando, os DM da área, e os valores contrários (bandeiras, picovolt) são suportados por uma bateria. |
|||||
| Vida útil da bateria | 5 anos em 25°C. (use a bateria da substituição dentro de dois anos de fabricação.) | |||||
|
Terminais incorporados da entrada |
40 (24 entradas, 16 saídas) |
20 (12 entradas, 8 saídas)
entradas do Linha-motorista: Dois machados para saídas das fases A, do Linha-motorista de B, e de Z: Dois machados para o CW e o CCW |
||||
| Número de expansão ajustável (I/O) unidades | Unidades do I/O da expansão do PC: máximo 7; unidades especiais do I/O das CJ-séries ou de ônibus do processador central unidades: máximo 2. | |||||
| Número máximo de pontos do I/O | 320 (40 construídos + em 40 pela expansão (I/O) unidade ‘7 unidades) | 300 (20 construídos + em 40 pela expansão (I/O) unidade ‘7 unidades) | ||||
| Entradas da interrupção | 8 entradas (compartilhadas pelas entradas da interrupção externo (modo contrário) e pelas entradas da rápido-resposta.) | 6 entradas (compartilhadas pelas entradas da interrupção externo (modo contrário) e pelas entradas da rápido-resposta.) | ||||
|
Modo contrário da entrada da interrupção |
8 entradas (frequência da resposta: um máximo de 5 quilohertz para todas as entradas da interrupção), 16 bocados
Para cima ou para baixo contadores |
6 entradas (frequência da resposta: um máximo de 5 quilohertz para todas as entradas da interrupção), 16 bocados
Para cima ou para baixo contadores |
||||
| entradas da Rápido-resposta | 8 pontos (largura de pulso mínima da entrada: máximo de 50 Senhoras) | 6 pontos (largura de pulso mínima da entrada: máximo de 50 Senhoras) | ||||
| Interrupções programadas | 1 | |||||
|
Contadores de alta velocidade |
4 entradas: Fases diferenciais (4x), 50 quilohertz ou Monofásico (pulso mais o sentido, up/down, o incremento), 100 quilohertz Escala do valor: 32 bocados, interrupções lineares do modo ou do modo do anel: Comparação do valor de alvo ou comparação da escala |
2 entradas: Fases diferenciais (4x), 500 quilohertz ou monofásicos, 1 megahertz e
2 entradas: Fases diferenciais (4x), 50 quilohertz ou monofásicos (pulso mais o sentido, up/down, o incremento), 100 quilohertz Escala do valor: 32 bocados, interrupções lineares do modo ou do modo do anel: Comparação do valor de alvo ou comparação da escala |
||||
| Terminais análogos incorporados do I/O | 4 entradas análogas e 2 saídas análogas | Nenhum | ||||
| Controle análogo | 1 (ajustando a escala: 0 a 255) | |||||
| Entrada análoga externo | 1 entrada (definição: 1/256, escala entrada: 0 a 10 V), não isolado |
|||||
| Descrição | 1. Computador de Digitas, usado para a automatização de processos eletromecânicos. |
| 2. Plcs é blindado para circunstâncias severas (como a poeira, a umidade, o calor, os frios). | |
| 3. A estrutura de um Plc pode ser dividida em quatro Parts.They é módulos de entrada/saída, unidade do processador central (processador central), | |
| Característica | 1. Blindado para circunstâncias severas e para ter a facilidade para o entrada/saída extensivo (I/O) arranjos. |
| 2. Interruptores de limite lidos, variáveis de processo análogas e as posições de sistemas de posicionamento complexos. | |
| 3. Opere os motores elétricos, os cilindros pneumáticos ou hidráulicos, os solenoides, ou saídas análogas | |
| 4. Indústria, controle sequencial, controle de movimento. | |
| 5. sistemas de controlo e trabalhos em rede controles de processos, distribuídos | |
| Aplicação | 1. Indústria energética, a indústria do elevador, estacionamento, automóvel, auto auxiliar. |
| 2. indústria da alimentação, máquinas de alumínio da fundição, indústria da refrigeração. | |
| 3. indústria de aço, sistemas de controlo da combustão, fundição do metal não-ferroso. | |
| 4. indústria de vidro, maquinaria de construção, maquinaria de matéria têxtil, tratamento da água |
