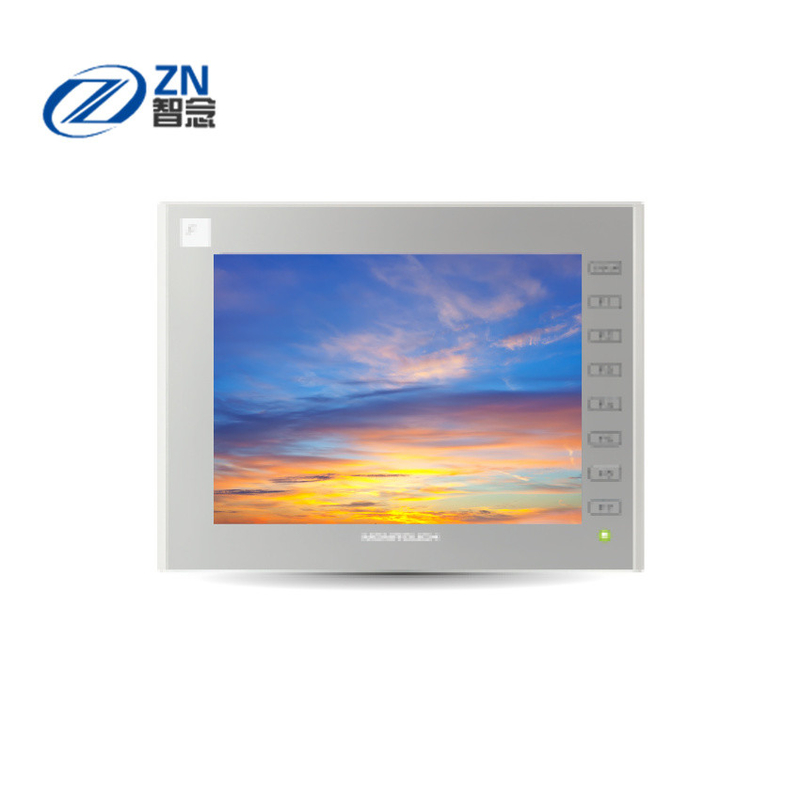

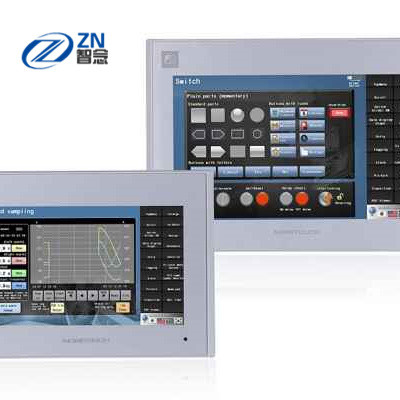

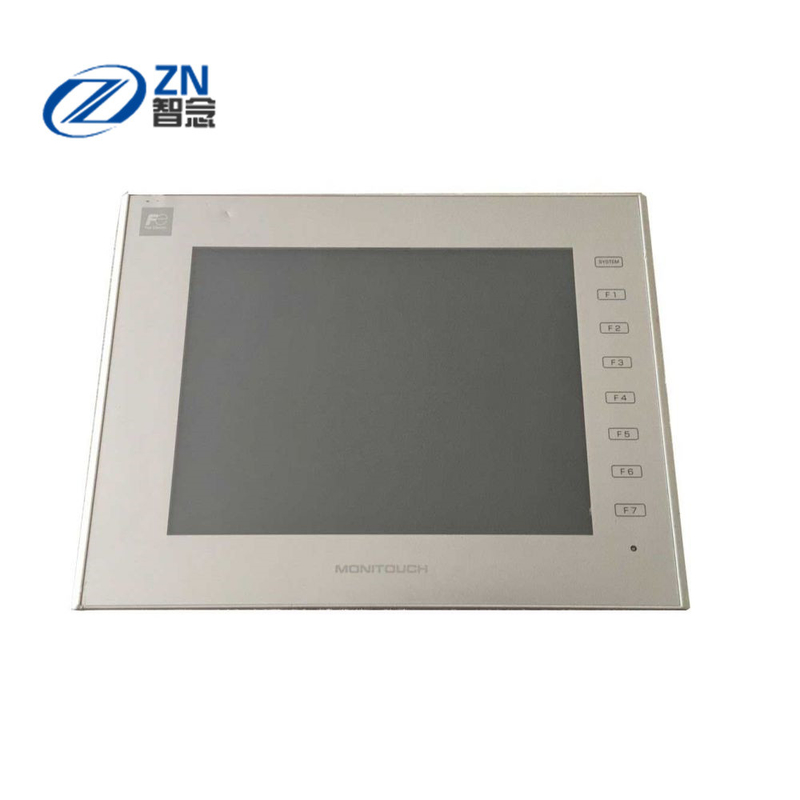

A máquina de 10,4 polegadas de V900ISD conecta o painel do tela táctil

Fabricante: Eletrônica de Hakko (por Fuji elétrico)

V9100iSD

Fonte de alimentação:-

Tensão avaliado: C.C. 24V

Escala permissível da tensão: C.A.: -15%, +10%/de C.C.: ñ10%

Falha de energia momentânea permissível: C.A. dentro de 20ms, C.C. dentro de 1ms

Procura (avaliação máxima): C.A.: 70VA ou menos C.C.: 28W ou menos

Resistência de isolação:-

DC500V 10M ou mais

Ambiente físico:-

Temperatura ambiental: 0 50øC*1

Umidade ambiental: 85%RH ou menos (sem condensação do orvalho) *1

Altura da operação: 2.000 medidores ou mais baixos

Atmosfera: Para não ser exposto ao gás corrosivo, ou à poeira condutora

Temperatura de armazenamento: 10 60øC*1

Umidade do armazenamento: 85%RH ou menos (sem condensação do orvalho) *1

Categoria de sobretensão: Categoria II

Nível de contaminação: Nível 2

Condições operacionais mecânicas:-

Resistência à oscilação: Cumpre com a frequência da vibração de JIS B 3502 (IEC61131-2): 5 9Hz, pulsando com: 3.5mm,
9 150Hz, aceleração: 9.8m/s2 (1G), X, Y, Z: 3 sentidos (10 vezes cada um)

Resistência a chocar-se: Cumpre com a aceleração máxima de JIS B 3502 (IEC61131-2): 147m/s2 (15G), X, Y, Z:
3 sentidos, três vezes cada um (18 vezes no total)

Condições operacionais elétricas:-

Resistência a propalar: Tensão do ruído: 1,500Vp-p, largura de pulso: 1 s, tempo de elevação do pulso: 1ns

Resistência à descarga estática: Cumpre com o IEC61000-4-2, contato: 6kV, ar: 8kV

Condições da instalação:-

Aterrar: Aterrando a resistência: Menos de 100, separação de FG/SG

Estrutura: Painel frontal: Cumpre com o IP66, tipo 4X/13 (quando a gaxeta impermeável é instalada)
Tampa traseira: Cumpre com o IP20
Formulário: Única unidade, método da instalação: Montagem de painel

Sistema de refrigeração: Refrigerar de ar natural

Dimensões W*H*D (milímetro): 303,8? 231,0? 54,0

Entalhe de painel (milímetro): 289,0? 216,2 +0.5/-0

Cor do caso: Claro - cinzento

Material: PC

Memória de tela (DE):-

64MB

Memória alternativa (SRAM):-

800KB

Exposição:-

Dispositivo de exposição: Cor LCD de TFT

Definição: 800? 600

Tamanho da exposição: 10,4”

Cores: 16,7 million*3

Luminoso: Diodo emissor de luz

Vida do luminoso: 70.000 horas

Interruptor do toque:-

Tipo: Filme análogo da resistência

Interruptor da função:-

Quantidade: 8

Relação externo:-

Pino 9 D-secundário (CN1): RS-232C/RS-422/485, tipo assíncrono,

Comprimento de dados: 7,8 bocados, paridade: mesmo, impar, nenhuns, pare o bocado: 1, 2 bocados, taxa de transmissão: 4800, 9600,

Bocado de parada: 1, 2 bocados, taxa de transmissão: 4800, 9600, 19200, 38400, 57600, 76800, 115200,187500*4bps

Pino 8 modular
MJ1/MJ2: RS-232C/RS-422/485 (sistema) do dois-fio, tipo assíncrono,
Comprimento de dados: 7,8 bocados, paridade: mesmo, impar, nenhuns, pare o bocado: 1, 2 bocados, taxa de transmissão: 4800, 9600,
19200, 38400, 57600, 76800, 115200 bps

Cartão do SD: Uma ranhura para cartão fornecida como o padrão

Ethernet: 1ch,
Taxa de transmissão: 100Mbps,
10Mbps

LAN sem fio:-

USB: Tipo A, tipo mini-b (Ver.2.0)

Saída sadia: 1ch forneceu como o padrão

Pulso de disparo:-

Período alternativo: 5 anos (temperatura ambiental 25øC)

Precisão do calendário: Segundo de Gap ñ90. pelo mês (temperatura ambiental 25øC, quando o poder não for fornecido)

Padrão:-

CE marking*5: EN61000-6-2, EN61000-6-4

UL cUL*5: UL508, ANSI/ISA 12.12.01*2

KC: Complacente

Ato de rádio:-

Peso de envio: 10 quilogramas
