Lugar de origem:
China/JAPAN
Marca:
MITSUBISHI
Certificação:
CE
Número do modelo:
FX5U-64MR/ES
Vídeo

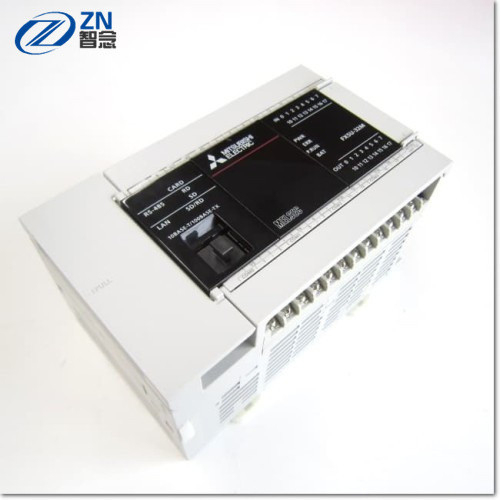

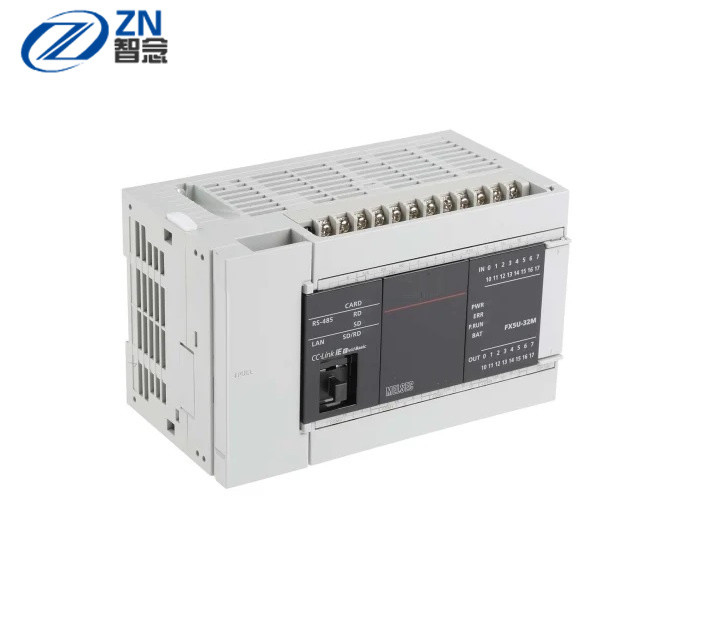

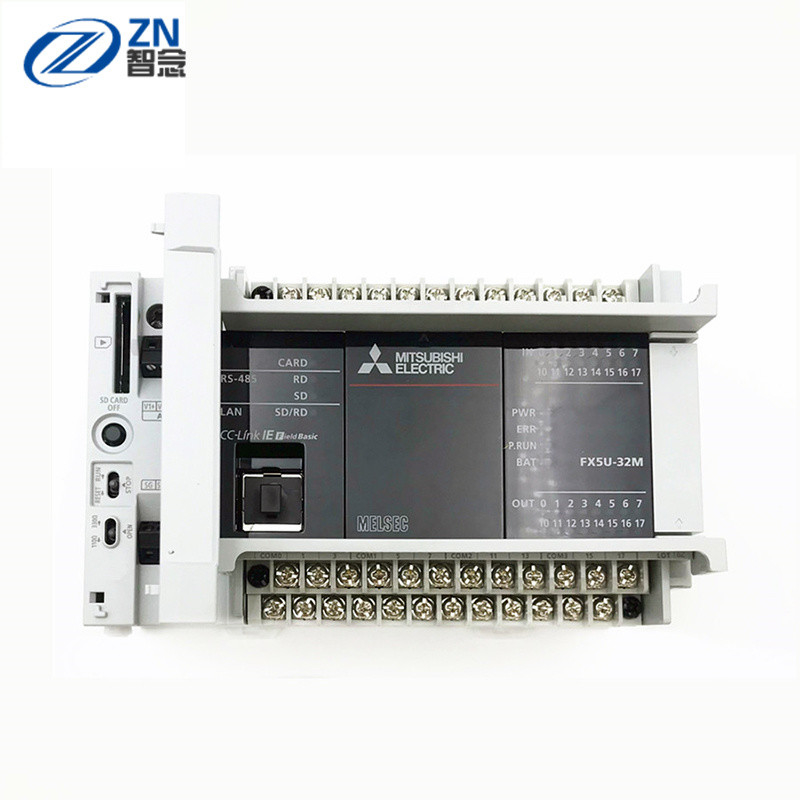

Saídas do transistor do processador central 16 de FX5U-32MT/ES Mitsubishi Electric
O primeiro modelo na série do Q.I.-f é o FX5U, oferecendo o elevado desempenho em um pacote compacto, eficaz na redução de custos.
O FX5U continua a tradição de FX da flexibilidade total oferecendo uma escala enorme das opções auxiliares novas e existentes que promovem para aumentar as funções incorporados dos ethernet, do I/O análogo, do registro de dados, do controle de posição, da segurança, das comunicações e das funções dos trabalhos em rede incorporadas como o padrão.
O FX5U fornecerá usuários com a capacidade para especificar uns sistemas mais poderosos mas menos componentes totais, tempo de salvamento e custo.
Unidades baixas do processador central de FX5U com tempo de processamento muito rápido
Versões com até 256 entradas e saídas
Área de entrada/saída expandida para redes e aplicações complexas
Pode ser promovido combinando com os módulos da expansão
Ranhura para cartão incorporado do SD
Corrida/parada/interruptor restaurado
Porta ethernet incorporado, RS485
Indica os estados de entrada e de saída através do diodo emissor de luz
Pulso de disparo de tempo real integrado
Software de programação GX Works3
Mitsubishi FX5U
| Atributo | Valor |
| Para o uso com | PLC Plataforma-compatível do Q.I. da série de MELSEC IQ-F |
| Fabricante Series | FX5U |
| Número de entradas | 32 |
| Tipo da saída | Relé, transistor |
| Categoria da tensão | 100 C.A. do → 240 V |
| Tipo entrado | Dissipador, fonte |
| Número de saídas | 32 |
| Tipo da rede | Uma comunicação do inversor, protocolo de comunicação de MELSEC (3C/4C quadro), conexão de MELSOFT, Modbus RTUI, N: Rede de N, apoio predefinido do protocolo, SLMP (3E quadro), uma comunicação do soquete |
| Tipo do porto de comunicação | Ethernet, RS485 |
| Capacidade do programa | 64 etapas de k |
| Linguagem de programação usada | FBD, diagrama da escada, ST |
| Montando o tipo | Montagem do painel |
| Relação de programação | Conector RJ45 (uma comunicação dos ethernet) |
| Memória | 120 (kB da memória do dispositivo), 5 (memória dos dados) MB, 64 (capacidade do programa) etapas de k |
| Temperatura de funcionamento mínima | 0°C |
| Padrões encontrados | O CE, cULus alistou |
| Temperatura de funcionamento máximo | +55°C |
| Número de portos de comunicação | 2 |
| Largura | 90mm |
| Comprimento | 220mm |
| Profundidade | 83mm |
| Dimensões | 220 x 90 x 83 milímetros |
| Tipo | FX5U |
|---|---|
| Fonte de alimentação (v) | 100-240 |
| Tipo atual | C.A. |
| Memória do programa | ETAPAS 64K |
| Unidade da memória do programa | FLASH |
| Entradas de Digitas integradas | 32 |
| Saídas de Digitas integradas | 32 |
| Entradas análogas integradas | 2 |
| Tipo da saída | RELÉ |
| Lógica da saída | N/A |
| Pontos locais do I/O | 256 |
| Pontos locais + remotos do I/O | 512 |
| Expansível | SIM |
| Tempo de ciclo LD (ns) | 34 |
| MOVIMENTOS do tempo de ciclo (ns) | 34 |
| USB | N/A |
| Porta ethernet | 1 |
| RS-232 | N/A |
| RS-422 | N/A |
| RS-485 | 1 |
| Consumo de potência (W) | 40 |
| Bateria de amortecedor | OPÇÃO |
| Classe da proteção | IP10 |
| Temperatura ambiental mínima (°C) | 0 |
| Temperatura ambiental máxima (°C) | 55 |
| Série | SÉRIE DE MELSEC IQ-F |
| Largura (milímetros) | 220 |
|---|---|
| Altura (milímetros) | 90 |
| Profundidade (milímetros) | 83 |
| Peso (quilogramas) | 1 |
| CE | COMPLACENTE |
|---|---|
| UL/cUL | COMPLACENTE |
| EAC | COMPLACENTE |
| Aprovações de envio | ABS, BV, DNV GL, KR, LR, NK, RINA |
