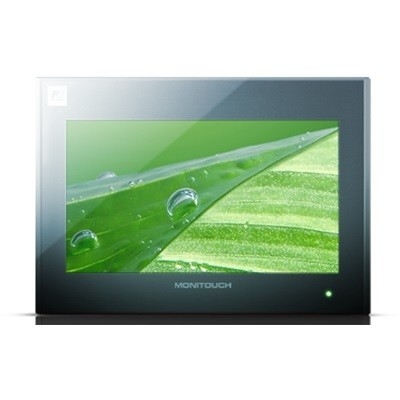

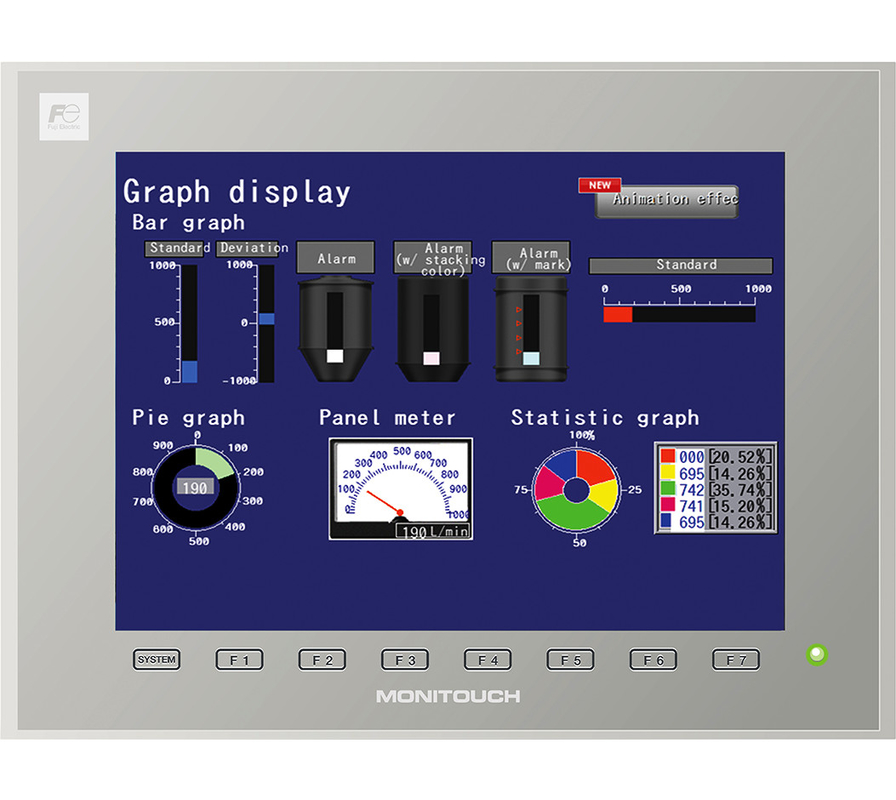

Fuji HMI elétrico
>
|
| Lugar de origem | Japão |
| Marca | FUJI |
| Número do modelo | V9150iX |
| V9150iX | ||
|---|---|---|
| Fonte de alimentação | Tensão avaliado | 100-240V C.C. da C.A. 24V |
| Escala permissível da tensão | C.A.: -15%, +10%/de C.C.: ±10% | |
| Falha de energia momentânea permissível | C.A. dentro de 20ms, C.C. dentro de 1ms | |
| Procura (avaliação máxima) | C.A.: 90VA ou menos C.C.: 40W ou menos | |
| Resistência de isolação | DC500V 10MΩ ou mais | |
| Ambiente físico | Temperatura ambiental | 0~40℃ *1 |
| Umidade ambiental | 85%RH ou menos (sem condensação do orvalho) *1 | |
| Altura da operação | 2.000 medidores ou mais baixos | |
| Atmosfera | Para não ser exposto ao gás corrosivo, ou à poeira condutora | |
| Temperatura de armazenamento | -10~60℃ *1 | |
| Umidade do armazenamento | 85%RH ou menos (sem condensação do orvalho) *1 | |
| Categoria de sobretensão | Categoria II | |
| Grau de poluição | Grau de poluição 2 | |
| Condições operacionais mecânicas | Resistência à oscilação | Cumpre com a frequência da vibração de JIS B 3502 (IEC61131-2): 5-9Hz, pulsando com: 3.5mm, 9-150Hz, aceleração: 9.8m/s2 (1G), X, Y, Z: 3 sentidos (10 vezes cada um) |
| Resistência a chocar-se | Cumpre com a aceleração máxima de JIS B 3502 (IEC61131-2): 147m/s2 (15G), X, Y, Z: 3 sentidos, três vezes cada um (18 vezes no total) |
|
| Condições operacionais elétricas | Resistência a propalar | Tensão do ruído: 1,500Vp-p*2, largura de pulso: 1μs, tempo de elevação do pulso: 1ns |
| Resistência à descarga estática | Cumpre com o IEC61000-4-2, contato: 6kV, ar: 8kV | |
| Condições da instalação | Aterrar | Aterrando a resistência: Menos do que 100Ω, FG=SG |
| Estrutura | Estrutura de proteção: Caso dianteiro: IP66, tipo 4X/13 *3 (quando a gaxeta impermeável for usada), caso traseiro: IP20, única unidade, método da instalação: montagem de painel | |
| Sistema de refrigeração | Refrigerar de ar natural | |
| Dimensões W*H*D (milímetros) | 382.8×312.8×80.8 | |
| Entalhe de painel (milímetros) | 369.4×299.4 (+0.5/-0) | |
| Cor do caso | Caso dianteiro: Prata Caso traseiro: Claro - cinzento |
|
| Material | Caso dianteiro: Alumínio Caso traseiro: Resina do PC |
|
| Memória de tela (DE) | 64MB | |
|---|---|---|
| Memória alternativa (SRAM) | 800KB | |
| Exposição | Dispositivo de exposição | Cor LCD de TFT |
| Definição | 1024×768 | |
| Tamanho da exposição | 15 ″ | |
| Cores | 16,7 milhão *4 | |
| Luminoso | Diodo emissor de luz | |
| Vida do luminoso | 100.000 horas | |
| Interruptor do toque | Tipo | Filme análogo da resistência |
| Interruptor da função | Quantidade | 8 |
| Relação externo | Pino 9 D-secundário (CN1) | RS-232C/RS-485 () do 2-fio do sistema/RS-422 (sistema 4-wire), Tipo assíncrono, comprimento de dados: 7,8 bocados, paridade: mesmo, impar, nenhuns, Bocado de parada: 1, 2 bocados, taxa de transmissão: 4800, 9600, 19200, 38400, 57600, 76800, 115200, 187500*5 bps |
| Pino 8 modular (MJ1/MJ2) |
RS-232C/RS-485 (sistema) do 2-fio, tipo assíncrono, Comprimento de dados: 7,8 bocados, paridade: mesmo, impar, nenhuns, pare o bocado: 1, 2 bocados, Taxa de transmissão: 4800, 9600, 19200, 38400, 57600, 76800, 115200 bps |
|
| Cartão do SD | Uma ranhura para cartão fornecida como o padrão | |
| Ethernet | 1ch, Taxa de transmissão: 100Mbps, 10Mbps |
|
| LAN sem fio *6 | Cumpre com o IEEE802.11b/g/n (2.4GHz) | |
| USB | Tipo A, tipo mini-b (Ver.2.0) | |
| Saída sadia | 1ch forneceu como o padrão | |
| Pulso de disparo | Período alternativo | 5 anos (temperatura ambiental 25°C) |
| Precisão do calendário | Segundo de Gap ±90. pelo mês (temperatura ambiental 25°C, quando o poder não for fornecido) | |
| Padrão | Marcação de CE *3 | EN61000-6-2, EN61000-6-4 *7 |
| CUL *3*8 do ・ do UL | UL61010-1, UL61010-2-201 | |
| KC *7 | Complacente | |
| Ato de rádio *6 | Japão: TELEC | |
| Classificação *3*7 padrão | Nipônico Kaiji Kyokai (NK) Departamento de transporte americano (ABS) O registro de Lloyd do transporte (LR) Det Norske Veritas (DNV) |
