Lugar de origem:
China/JAPAN
Marca:
Omron
Número do modelo:
G2RV-SR500
Vídeo
Vídeo

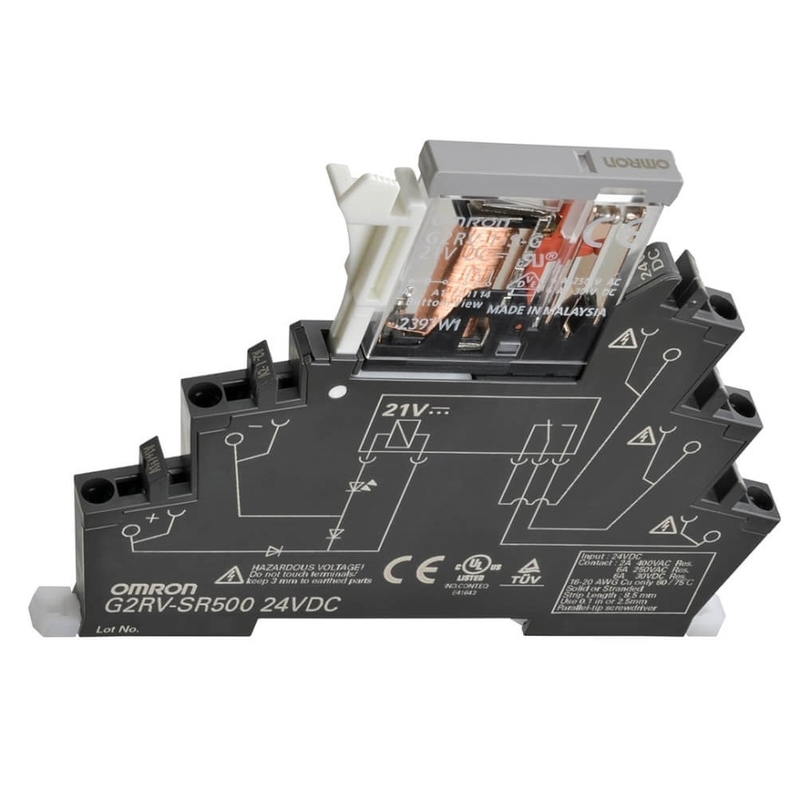

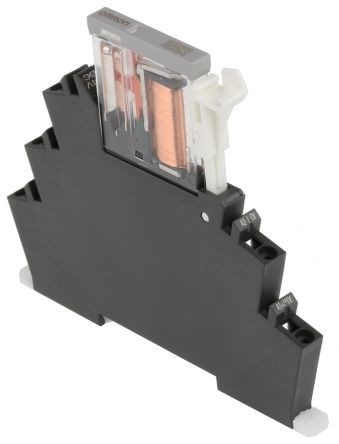

Relé magro do I/O
G2RV-SR500 AC/DC24
Indicador corrente, operando-se do indicador LED/Mechanical, 30 VDC 6 A, 250 VAC 6 A, saída SPDT (30 VDC 6 A)
Avaliações da bobina:
24 VAC 50 hertz 12,5 miliampères
24 VAC 60 hertz 12,6 miliampères
24 VDC 12,6 miliampères
Indicador de funcionamento: Indicador de LED/Mechanical
Formulário do contato: SPDT
Material do contato: Liga do AG
Carga avaliado do contato:
250 VAC 6 A (carga Resistive (cosφ = 1))
250 VAC 2,5 A (carga indutiva (cosφ = 0,4))
30 VDC 6 A (carga Resistive (cosφ = 1))
30 VDC 2 A (carga indutiva (L/R = Senhora 7))
Estrutura terminal:
Método da conexão do fio: Invasão mais o terminal
| Resistência de contato | máximo de 100 mΩ (no ℃ 23) |
| Tempo de funcionamento | máximo de 20 Senhoras (℃ 23) |
| Hora restaurada | máximo de 40 Senhoras (℃ 23) |
| Frequência de funcionamento máxima | Mecânico: 18000 time/h elétricos: 1800 time/h |
| Resistência de isolação | 1000 MΩ mínimos (em 500 VDC) |
| Força dielétrica | Entre a bobina e os contatos: 4000 VAC 50/60 de hertz 1 minuto entre contatos da mesma polaridade: 1000 VAC 50/60 de hertz 1 minuto |
| Resistência da vibração (destruição) | 10 a 55 a 10 hertz, 0,5 milímetros de única amplitude (amplitude do dobro 1-milímetro) |
| Resistência da vibração (mau funcionamento) | 10 a 55 a 10 hertz, 0,5 milímetros de única amplitude (amplitude do dobro 1-milímetro) |
| Resistência de choque (destruição) | 1000 m/s2 |
| Choque a resistência (o mau funcionamento) | Energizado: 200 m/s2 Nenhum energizou: 100 m/s2 |
| Resistência (mecânica) | 5.000.000 operações mínimas. |
| Resistência (elétrica) | NENHUMAS operações mínimas, operações do contato 70.000 do contato 50.000 do NC mínimas. |
| Taxa de falhas | 10 miliampères em 5 VDC (nível da falha: Valor da preferência, frequência de comutação: 120 operações pelo minuto) |
| Temperatura ambiental (se operar) | ℃ -40 a 55 (sem a congelação ou a condensação) |
| Umidade ambiental (que se opera | RH de 5 a de 85% |
| Peso | Aproximadamente 30 g |
| Montando o método | Montagem da trilha do RUÍDO |
