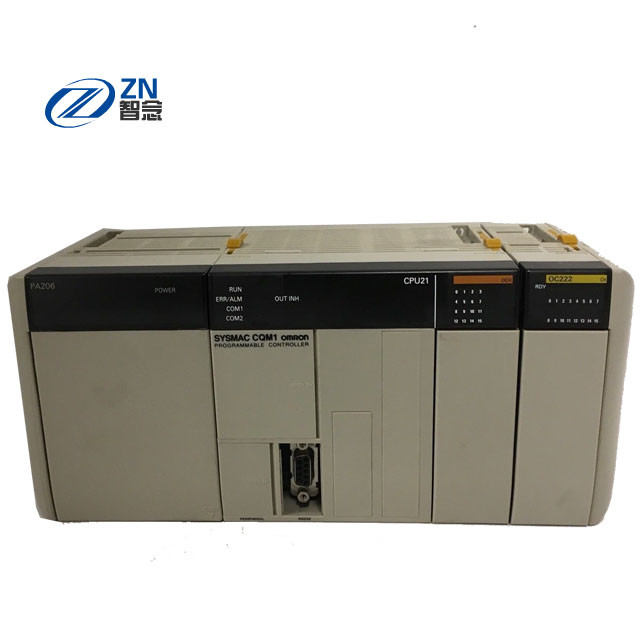

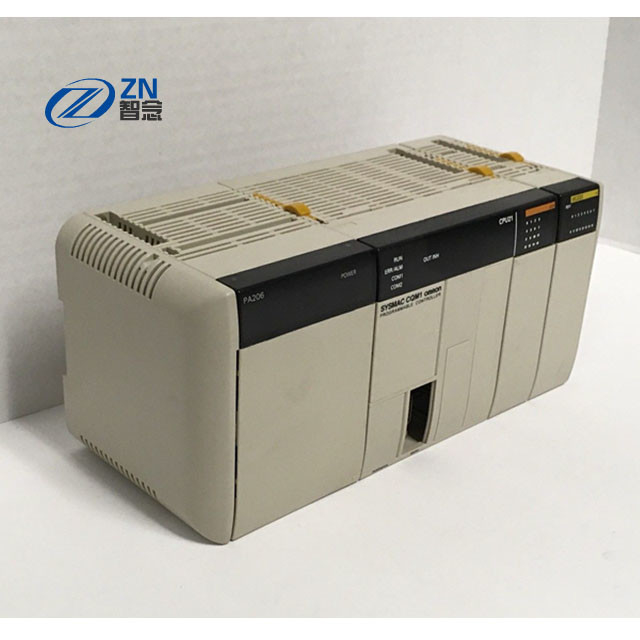

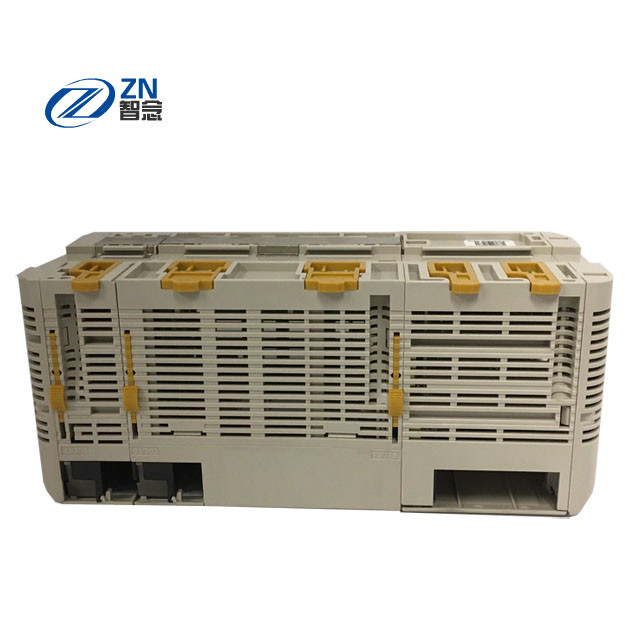

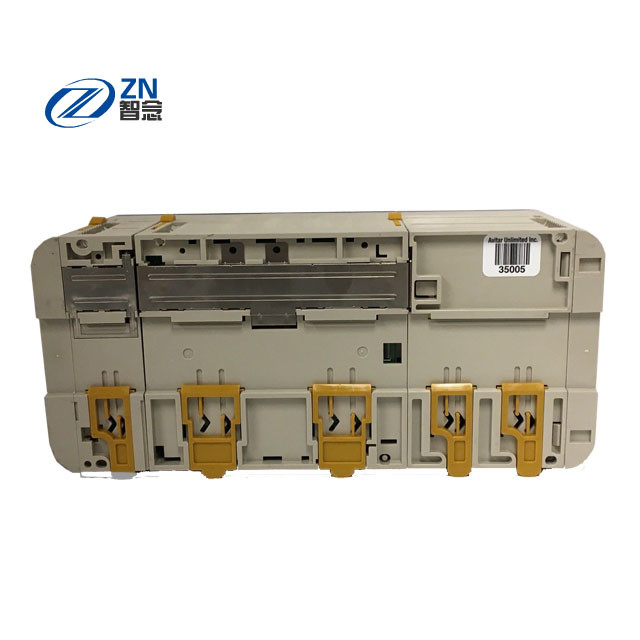

Conjunto industrial CQM1-CPU21 PA206 OC222 do módulo do PLC de Omron Sysmac

Sysmac CQM1-CPU21, PA206, OC222 conjunto do módulo do PLC Omron

O CQM1 é um PC compacto, de alta velocidade composto de uma unidade do processador central, da unidade da fonte de alimentação, e das unidades do I/O que fornecem junto acima

a 256 pontos totais do I/O. Estes componentes travam junto nos lados, permitindo mudanças simples no tamanho e na capacidade de

PC. Há seis tipos de unidade do processador central, mostrados na tabela abaixo. Todas as unidades do processador central à exceção do CQM1-CPU11-E têm

relação incorporado de RS-232C.

O CQM1 fornece muitos recursos avançados, incluindo o seguinte:
· A unidade do processador central fornece 16 terminais incorporados da entrada.
· As unidades do I/O podem ser adicionadas para aumentar a capacidade do I/O.
· O CQM1 é muito mais rápido: aproximadamente 20 vezes mais rapidamente do que o P-tipo PCes.
· Os temporizadores e os contadores de alta velocidade são construídos dentro.
· As saídas são processadas quando as instruções são executadas (saídas diretas).
O CQM1 apoia três tipos de interrupções:
· Interrupções entradas
As interrupções entradas são usadas para processar os sinais de entrada de um dispositivo externo que são mais curtos do que o tempo de execução do programa. Entrada

os sinais com uma largura de pulso tão curto quanto 0,1 Senhoras podem ser usados.
· Interrupções programadas
As interrupções programadas podem ser executadas usando um temporizador de intervalo de alta velocidade.
· Interrupções contrárias de alta velocidade
· Os pulsos monofásicos até 5 quilohertz e os pulsos bifásicos até 2,5 quilohertz podem ser entrada. As interrupções contrárias de alta velocidade podem ser combinadas

com saídas de pulso para aplicações tais como o controlo do motor. O CQM1-CPU43-EV1 e o CQM1-CPU44-EV1 podem aceitar monofásico

pulsos até 50 quilohertz e pulsos bifásicos até 25 quilohertz. O contador de alta velocidade (entrada absoluta do codificador para o CPU44-EV1) tem dois

os pontos adicionaram. A função de saída do pulso pulsa até 1 quilohertz pode ser saída dos contatos da unidade de saída. O CQM1-CPU43-EV1 tem dois

portos dedicados para outputting pulsos de 50 quilohertz.
