Lugar de origem:
China/JAPAN
Marca:
Omron
Número do modelo:

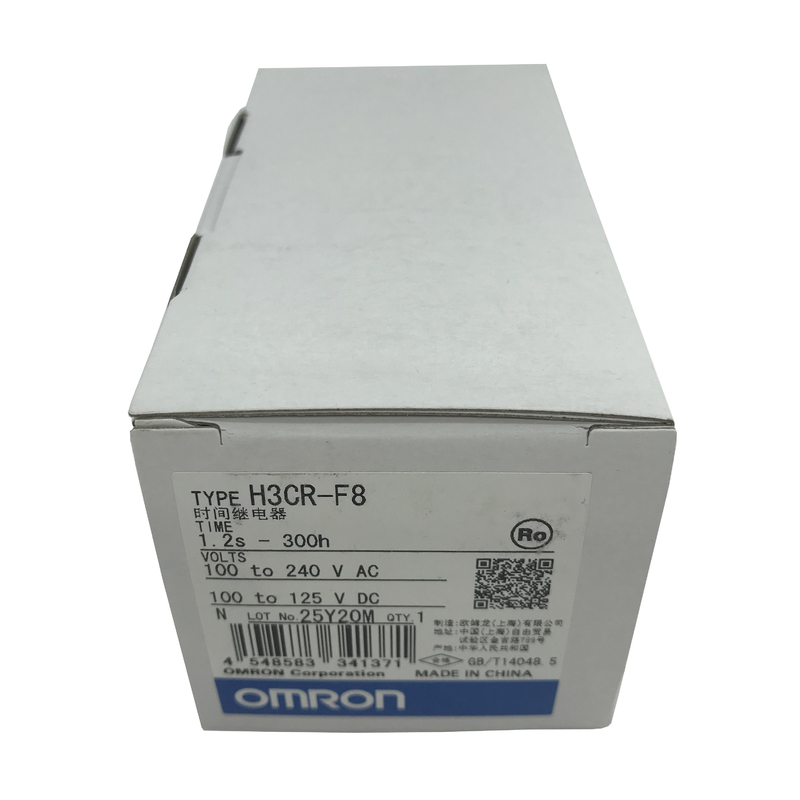

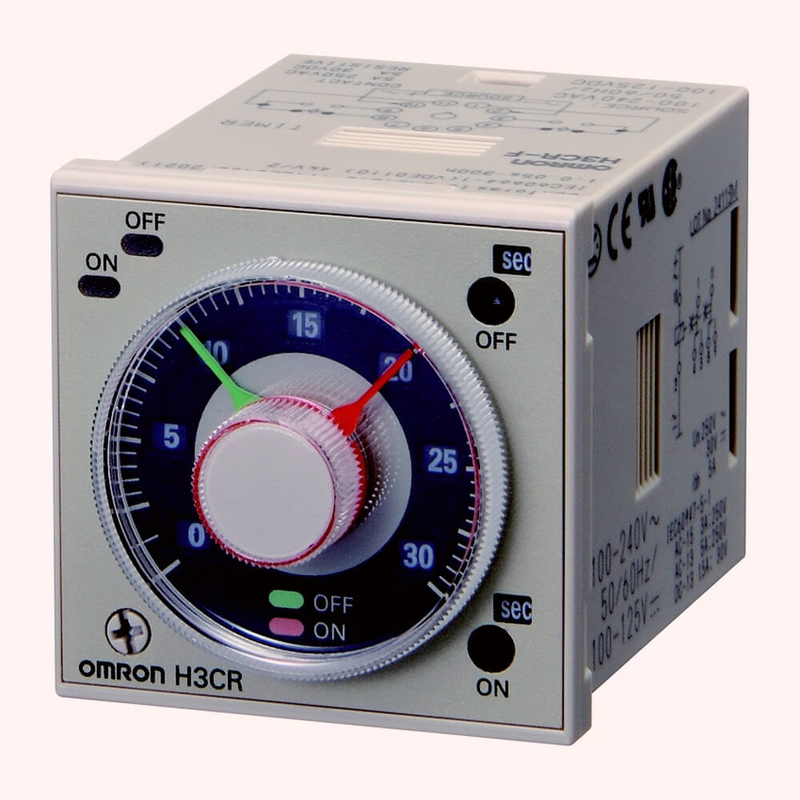

H3CR-F8
Vídeo
Vídeo
• Escalas largas da fonte de alimentação de 100 a 240 VAC/100 de alta tensão a 125 VDC e baixo VAC/12 da tensão 24 a 48 a 48 VDC.
• EM e os Fora-tempos podem ser ajustados independentemente e assim que as combinações de longo EM ou Fora-tempo e ajustes curtos OFF- ou de ONtime são possíveis.
• Twenty-four escalas de tempo de 0,05 s a 300 h segundo o modelo a ser usado.
• Os modelos com uma cintilação no começo ou a cintilação FORA do começo estão disponíveis.
• Verificações sequenciais fáceis através das saídas instantâneas para uma escala zero do valor ajustado a qualquer hora.
• Comprimento, quando painel-montado com um soquete, de 80 milímetros ou menos.
• 11 8 do pino modelos do pino e estão disponíveis.
| Tensão de fonte de alimentação avaliado | 100 a 240 VAC 50/60 de hertz 100 a 125 máximo da ondinha 20% do VDC (se a fonte de alimentação incorpora um retificador de onda completa monofásico) |
|---|---|
| Escala variável da tensão permissível | 85 a 110% da tensão de fonte de alimentação |
| Consumo de potência | Aproximadamente 10 VA (em 240 VAC) Aproximadamente 2,1 W (em 240 VAC) |
| Tensão restaurada | máximo de 10% da tensão de fonte avaliado |
| Número de escalas de tempo | 18 |
| Modo de operação | Cintilação FORA do começo |
| Saída do controle (tipo) | Prazo: DPDT |
| Saída do controle (saída do contato) | Carga Resistive: 250 VAC 5 A (cosφ=1 A)/5 em 30 VDC Carga aplicável mínima: 10 miliampères em 5 VDC (nível da falha: Valor de referência de P) |
| Restauração de funcionamento | Operação do prazo/restauração ou restauração do prazo |
| Variação da temperatura ambiental | Funcionamento: ℃ -10 a 55 (sem a crosta de gelo) Armazenamento: ℃ -25 a 65 (sem a crosta de gelo) |
| Escala de umidade ambiental | Funcionamento: 35 a 85% |
| Precisão do tempo de funcionamento | Máximo de ±0.2% FS. Senhora ±10 de ±0.2% em uma escala de 1,2 s e de 3 s |
| Ajustando o erro | Máximo da Senhora de ±5% FS ±50. |
| Hora restaurada | 0,1 máximos de s. |
| Influência da tensão | Máximo de ±0.2% FS. Senhora ±10 de ±0.2% em uma escala de 1,2 s e de 3 s |
| Influência da temperatura | Máximo de ±1% FS (Senhora ±10 de ±1% em uma escala de 1,2 s e de 3 s) |
| Resistência de isolação | 100 MΩ mínimos (em 500 VDC) |
| Força dielétrica | Entre as peças de metal levando atuais e as peças de metal levando estáticas: 2.000 VAC 50/60 de hertz 1 minuto Entre terminais de saída do controle e o circuito de funcionamento: 2.000 VAC 50/60 de hertz 1 minuto Entre contatos da polaridade diferente: 2.000 VAC 50/60 de hertz 1 minuto Entre contatos não-contínuos: 1.000 VAC 50/60 de hertz 1 minuto |
| O impulso suporta a tensão | Entre terminais do poder: 5 quilovolts Entre terminais levando atuais e as peças de metal levando estáticas expostas: 5 quilovolts |
| Imunidade de ruído | ±1.5 quilovolt (entre terminais do poder), ruído da quadrado-onda pelo simulador do ruído (largura de pulso: 100 µs ns/1, 1 elevação do ns) |
| Imunidade estática | Mulfunction: 8 quilovolts, destruição: 15 quilovolts |
| Resistência da vibração | Destruição: 10 a 55 hertz, 0,75 milímetros de única amplitude cada um em 3 sentidos para 2 h Mau funcionamento: 10 a 55 hertz, 0,5 milímetros de única amplitude cada um em 3 sentidos para o minuto 10 |
| Resistência de choque | Destruição: 980 m/s2, 3 vezes cada um em 6 sentidos Mau funcionamento: 98 m/s2, 3 vezes cada um em 6 sentidos |
| Esperança de vida (saída do relé) | Elétrico: 100.000 operações mínimas (5 A em 250 VAC, carga resistive em 1800 operations/h) Mecânico: 20 milhão operações mínimas (sob nenhuma carga em 1.800 operations/h) |
| Grau de proteção | IP40 (superfície do painel) |
| Método de conexão | soquete do círculo 8-pin |
| Peso | Aproximadamente 100 g |
