Lugar de origem:
China/JAPAN
Marca:
Omron
Número do modelo:

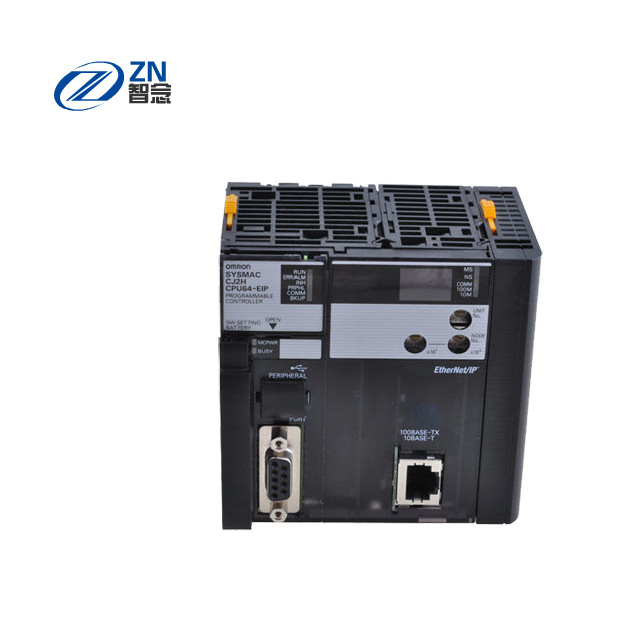

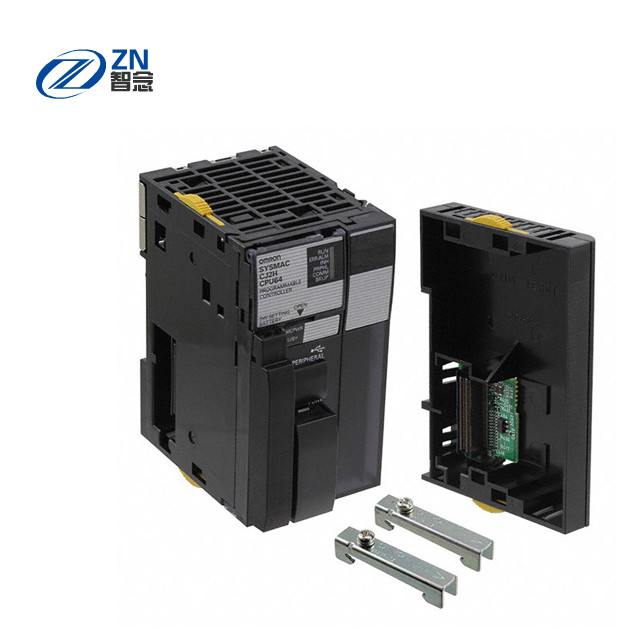

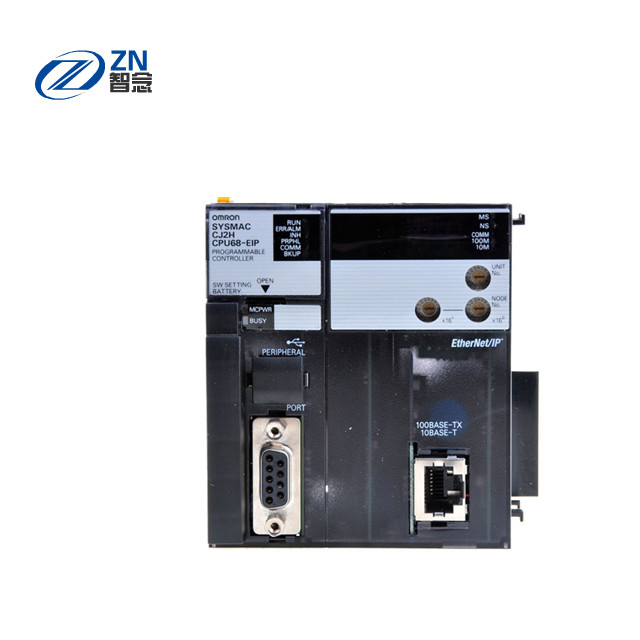

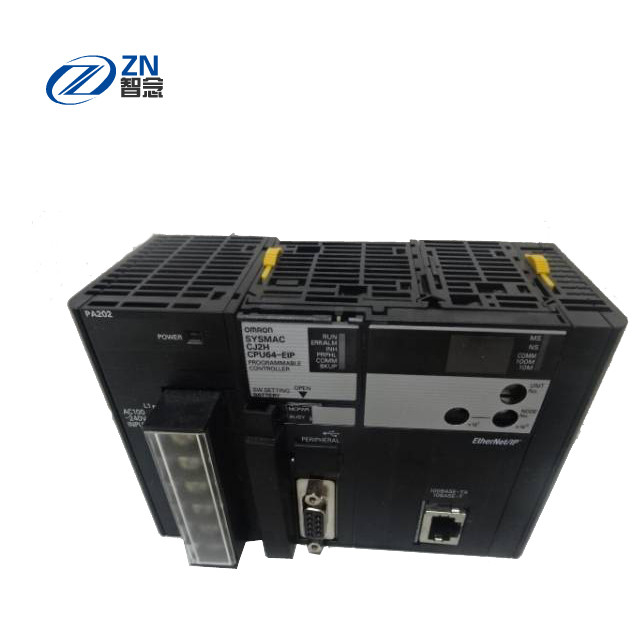

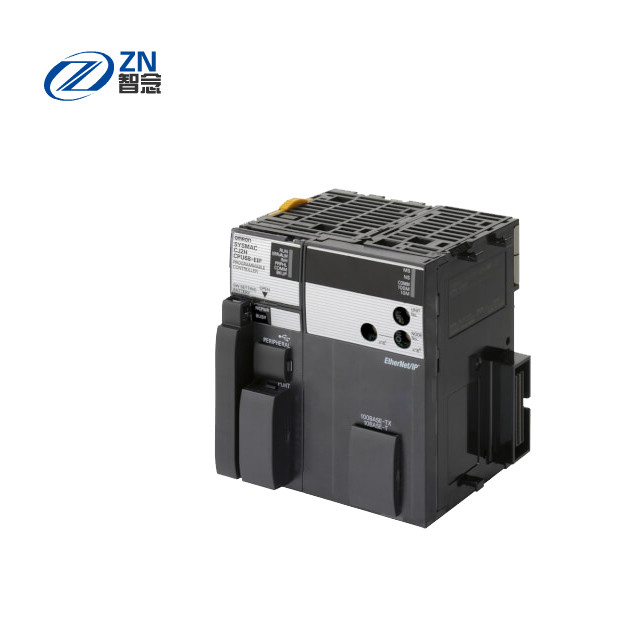

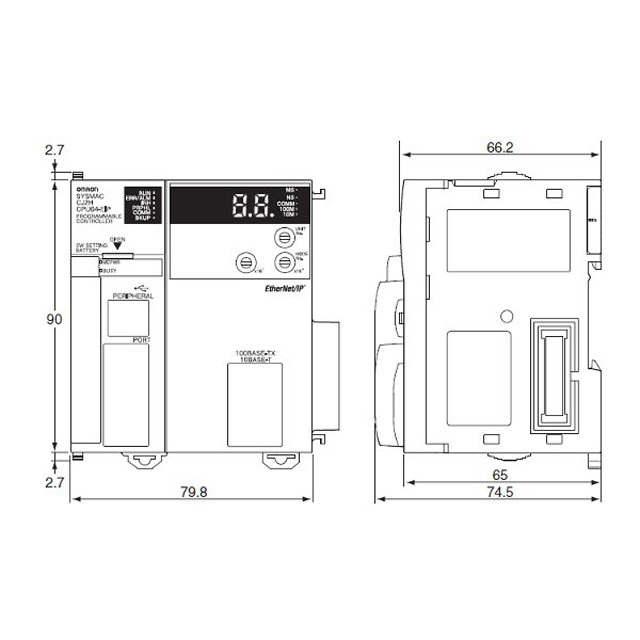

CJ2H-CPU65-EIP
Vídeo
Vídeo
CJ2H para a alta velocidade, de alta capacidade
A série de CJ2H é ideal para necessidades avançadas da automatização da máquina, tais como aquelas exigidas na inspeção do processamento de imagens de componentes elétricos e de alta velocidade que classificam em transportes.
| Artigos | CJ2H- | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| CPU64-EIP | CPU65-EIP | CPU66-EIP | CPU67-EIP | CPU68-EIP | |||||
| Memória do usuário | etapas 50K | etapas 100K | etapas 150K | etapas 250K | etapas 400K | ||||
| Bocados do I/O | 2.560 bocados | ||||||||
| Processamento Velocidade |
Tempo de processamento aéreo | Modo normal: 200 μs (Se as ligações de dados da etiqueta são usadas com EtherNet/IP, adicione o seguinte ao tempo acima: 100 μs + número de × transferido das palavras (0,33 μs ou 0,87 μs *)) Quando de alta velocidade a função da interrupção é usada |
|||||||
| Tempo de execução | Instruções básicas: 0,016 μs mínimos; Instruções especiais: 0,048 μs mínimos. |
||||||||
| Inter rupts |
Interrupções do I/O e externo Interrupções |
Tempo de partida da tarefa da interrupção: 26 μs ou 17 μs * (30 μs na unidade Ver.1.0) Tempo do retorno à tarefa cíclica: 11 μs ou 8 μs * (15 μs na unidade Ver.1.0) * quando a função de alta velocidade da interrupção for usada |
|||||||
| Interrupções programadas | Tempo de partida da tarefa da interrupção: 22 μs ou 13μs * (27 μs na unidade Ver.1.0) Tempo do retorno à tarefa cíclica: 11 μs ou 8μs * (15 μs na unidade Ver.1.0) * quando a função de alta velocidade da interrupção for usada |
||||||||
| Número máximo de unidades ajustáveis | Total pela cremalheira do processador central ou a cremalheira da expansão: 10 unidades máximas; Total pelo PLC: 40 unidades máximas. |
||||||||
| Número máximo de cremalheiras da expansão | máximo 3. | ||||||||
| Área de CIO | Área de I/O | 2.560 bocados (160 palavras): Palavras CIO 0000 a CIO 0159 | |||||||
| Área da relação | 3.200 bocados (200 palavras): Palavras CIO 1000 a CIO 1199 | ||||||||
| Os dados síncronos refrescam a área | 1.536 bocados (96 palavras): Palavras CIO 1200 a CIO 1295 | ||||||||
| Área de unidade do ônibus do processador central | 6.400 bocados (400 palavras): Palavras CIO 1500 a CIO 1899 | ||||||||
| Área de unidade especial do I/O | 15.360 bocados (960 palavras): Palavras CIO 2000 a CIO 2959 | ||||||||
| Área de DeviceNet | 9.600 bocados (600 palavras): Palavras CIO 3200 a CIO 3799 | ||||||||
| Área de I/O interna | 3.200 bocados (200 palavras): Palavras CIO 1300 a CIO 1499 37.504 bocados (2.344 palavras): 3800 de CIO das palavras a CIO 6143 Não pode ser usado para o I/O. externo. |
||||||||
| Área de trabalho | 8.192 bocados (512 palavras): Palavras W000 a W511 Não pode ser usado para o I/O. externo. |
||||||||
| Área guardando | 8.192 bocados (512 palavras): Palavras H000 a H511 Os bocados nesta área para manter seu estado DE LIGAR/DESLIGAR quando o PLC é desligado ou modo de funcionamento são mudados. Palavras H512 a H1535: Estas palavras podem ser usadas somente para blocos da função. Podem ser usados somente para exemplos do bloco da função (isto é, são atribuídos somente para variáveis internas em blocos da função). |
||||||||
| Área auxiliar | De leitura apenas: 31.744 bocados (1.984 palavras) 7.168 bocados (448 palavras): Palavras A0 a A447 24.576 bocados (1.536 palavras): Palavras A10000 a A11535 * De leitura/gravação: 16.384 bocados (1.024 palavras) nas palavras A448 a A1471 * *A960 a A1471 e a A10000 a A11535 não pode ser alcançado pelas unidades do ônibus do processador central, pelas unidades especiais do I/O, pelo Técnico Especialista de Filial, e pelo software de apoio que não apoiam especificamente as unidades do processador central CJ2. |
||||||||
| Área provisória | 16 bocados: TR0 a TR15 | ||||||||
| Área do temporizador | 4.096 números do temporizador (T0000 a T4095 (separado dos contadores)) | ||||||||
| Área contrária | 4.096 números contrários (C0000 a C4095 (separado dos temporizadores)) | ||||||||
| DM da área | palavras 32k * Palavras da área do DM para unidades especiais do I/O: D20000 a D29599 (100 unidades do × 96 das palavras) Palavras da área do DM para unidades do ônibus do processador central: D30000 a D31599 (100 unidades do × 16 das palavras) os *Bits na área do EM podem ser endereçados pelo bocado ou pela palavra. Estes bocados não podem ser endereçados pelas unidades do ônibus do processador central, pelas unidades especiais do I/O, pelo Técnico Especialista de Filial, e pelo software de apoio que não apoiam especificamente as unidades do processador central CJ2. |
||||||||
| Área do EM | palavras 32k/bancos × 25 do banco máximos: E00_00000 a E18_32767 *1 máximo *2 *1. os bocados na área do EM podem ser endereçados pelo bocado ou pela palavra. Estes bocados não podem ser endereçados pelas unidades do ônibus do processador central, pelas unidades especiais do I/O, pelo Técnico Especialista de Filial, e pelo software de apoio que não apoiam especificamente as unidades do processador central CJ2. Os bancos D do EM de *2. a 18 não podem ser alcançados pelas unidades do ônibus do processador central, pelas unidades especiais do I/O, pelo Técnico Especialista de Filial, e pelo software de apoio que não apoiam especificamente as unidades do processador central CJ2. o Força-grupo de *3./restaurou à área do EM é permitido especificando um banco do começo em ajustes do parâmetro. (versão 1,2 da unidade ou mais alto) |
||||||||
| palavras 32K bancos do × 4 |
palavras 32K bancos do × 4 |
palavras 32K bancos do × 10 |
palavras 32K bancos do × 15 |
palavras 32K bancos do × 25 |
|||||
| Força S/R Permitido Bancos |
Quando a função do EM force-S/R for *3 usado |
Banco 0 3 | Banco 0 3 | Banco 0 9 | Banco 0 a E | Banco 0 18 | |||
| Quando endereço automático a atribuição é especificada |
Banco 3 | Banco 3 | Banco 6 9 | Banco 7 a E | Banco 11 18 | ||||
| Posicione registros | IR0 a IR15 Estes são registros especiais para armazenar endereços de memória do PLC para o endereçamento indireto. (Os registros de índice podem ser ajustados de modo que sejam originais em cada tarefa ou de modo que sejam compartilhados por todas as tarefas.) |
||||||||
| Área cíclica da bandeira da tarefa | 128 bandeiras | ||||||||
| Cartão de memória | MB 128 MB, 256, ou MB 512 | ||||||||
| Modos de funcionamento | Modo de PROGRAMA: Os programas não são executados. As preparações podem ser executadas antes da execução de programa neste modo. Modo de MONITOR: Os programas são executados, e algumas operações, tais como a edição em linha, e as mudanças aos valores atuais na memória do I/O, são permitidas neste modo. Modo de CORRIDA: Os programas são executados. Este é o modo de funcionamento normal. |
||||||||
| Modo da execução | Modo normal | ||||||||
| Linguagens de programação | Lógica da escada (LD), Cartas sequenciais da função (SFC), Texto estruturado (ST), e Lista da instrução (IL) |
||||||||
| Função Blocos |
Número máximo de definições | 2.048 | |||||||
| Número máximo de exemplos | 2.048 | ||||||||
| Tarefas | Tipo de tarefas | Tarefas cíclicas Tarefas da interrupção (tarefas da interrupção do sem energia, tarefas programadas da interrupção, de interrupção do I/O tarefas, e tarefas da interrupção externo) |
|||||||
| Número de tarefas | Tarefas cíclicas: 128 Tarefas da interrupção: 256 (As tarefas da interrupção podem ser definidas como tarefas cíclicas criar tarefas cíclicas extra. Consequentemente, o número total de tarefas cíclicas é realmente o máximo 384) |
||||||||
| Símbolos (Variáveis) |
Tipo de símbolos | Símbolos locais: Pode ser usado somente dentro de uma única tarefa no PLC. Símbolos globais: Pode ser usado em todas as tarefas no PLC. Símbolos da rede (etiquetas): A memória do I/O na unidade do processador central pode externamente ser alcançada usando símbolos, segundo ajustes do parâmetro. |
|||||||
| Tipo de dados de símbolos | BOOL (bocado) UINT (binário sem assinatura de uma só palavra) UDINT (binário sem assinatura da dois-palavra) ULINT (binário sem assinatura da quatro-palavra) INT (binário assinado de uma só palavra) DINT (a dois-palavra assinou binário) FIAPO (a quatro-palavra assinou binário) BCD de UINT (BCD sem assinatura de uma só palavra) *1 BCD de UDINT (BCD sem assinatura) da dois-palavra *1 BCD de ULINT (BCD sem assinatura) da quatro-palavra *1 REAL (dois-palavra flutuante) LREAL (quatro-palavra flutuante) CANAL (palavra) *1 NUMERE (constante ou número) *1 PALAVRA (hexadecimais de uma só palavra) DWORD (dois-palavra hexadecimal) LWORD (quatro-palavra hexadecimal) Caráteres de ASCII da CORDA (1 a 255) TEMPORIZADOR (temporizador) *2 (Contador) *2 CONTRÁRIO Tipos de dados definidos pelo utilizador (estruturas de dados) *3 *1. Não pode ser usado em blocos da função *2. Pode ser usado somente em blocos da função *3. apoiou somente quando a versão 9,0 do CX-programador ou é usado mais tarde |
||||||||
| Tamanho máximo do símbolo | palavras 32k | ||||||||
| Símbolos da disposição (põe variáveis) | Disposições de uma dimensão | ||||||||
| Número de elementos de disposição | 32.000 elementos máximos. | ||||||||
| Número de rede Registrable Símbolos (etiquetas) |
máximo 20.000. | ||||||||
| Comprimento do nome do símbolo da rede (etiqueta) | 255 bytes máximo. | ||||||||
| Codificação de símbolos da rede (etiquetas) | UTF-8 | ||||||||
| Dados Traçado |
Capacidade de memória | 8.000 palavras | 16.000 palavras | 32.000 palavras | |||||
| (A área do EM pode ser especificada do CX-programador para se usar até as palavras 32K multiplicadas pelo número de bancos apoiados pelo modelo da unidade do processador central.) | |||||||||
| Número de Samplings | Bocados = 31, dados de uma só palavra =16, dados da dois-palavra = 8, dados da quatro-palavra = 4 | ||||||||
| Ciclo de amostra | 1 à Senhora 2.550 (unidade: 1 Senhora) | ||||||||
| Condições do disparador | DE LIGAR/DESLIGAR do bocado especificado Comparação dos dados da palavra especificada Tamanho dos dados: 1 palavra, 2 palavras, 4 palavras Método da comparação: Iguais (=), maiores do que (>), maiores do que ou iguais (≥), menos do que (<> |
||||||||
| Valor do atraso | - Senhora 32.768 a +32.767 | ||||||||
| Memória do arquivo | Cartão de memória (128, 256, ou 512 Mbytes) (use os cartões de memória fornecidos por OMRON.) Memória do arquivo do EM (a parte da área do EM pode ser convertida para o uso como a memória do arquivo.) |
||||||||
| Fonte Comentário Memória |
Fontes do programa, comentários, índices do programa, tabelas de símbolo |
Capacidade: 3,5 Mbytes | |||||||
| Communi- cations |
Portos lógicos para Comunicações |
Portos lógicos | 8 portos (usados para instruções SEND, de RECV, de CMND, de PMCR, de TXDU, e de RXDU.) | ||||||
| Prolongado Portos lógicos |
64 portos (usados para as instruções SEND2, RECV2, CMND2, e PMCR2.) | ||||||||
| CIP Comunicações Especificação |
Classe 3 (Tipo de conexão) |
Número de conexões: 128 | |||||||
| UCMM (Non- tipo de conexão) |
Número máximo de clientes que podem se comunicar ao mesmo tempo: 32 Número máximo de servidores que podem se comunicar ao mesmo tempo: 32 |
||||||||
| Porto periférico (de USB) | Conector complacente do B de USB 2,0 | ||||||||
| Baud Rate | Máximo de 12 Mbps. | ||||||||
| Distância de transmissão | um máximo de 5 m. | ||||||||
| Porta de série | Relação: Conforma-se à AIA RS-232C. | ||||||||
| Método das comunicações | Metade-frente e verso | ||||||||
| Método da sincronização | Start-stop | ||||||||
| Baud Rate | 0,3, 0,6, 1,2, 2,4, 4,8, 9,6, 19,2, 38,4, 57,6, ou 115,2 (kbps) | ||||||||
| Distância de transmissão | um máximo de 15 m. | ||||||||
| Porto de EtherNet/IP | --- | ||||||||
| Transmis- sion Specifica- tions |
Acesso dos meios Método |
CSMA/CD | |||||||
| Modulação | Banda de base | ||||||||
| Transmissão Trajetos |
Estrela | ||||||||
| Baud Rate | 100 Mbps (100Base-TX) | ||||||||
| Transmissão Meios |
Cabo protegido do twisted pair (STP); Categorias: 5, 5e | ||||||||
| Transmissão Distância |
100 m (entre o cubo e o nó) | ||||||||
| Número de cascata Conexões |
Nenhumas limitações se o cubo de interruptor é usado. | ||||||||
| Communi- cations Specifica- tions |
CIP Comunicações: Ligações de dados da etiqueta |
--- | |||||||
| Numere de Conexões |
256 | ||||||||
| Intervalo do pacote (Refresque o período) |
0,5 à Senhora 10.000 (unidade: 0,5 Senhoras) Pode ser ajustado para cada conexão. (Os dados serão refrescados no intervalo ajustado, apesar do número de nós.) |
||||||||
| Máximo permitido comunicações largura de banda pela unidade |
6.000 a 12.000 pps *1 *2 | ||||||||
| Numere de Etiqueta de Registerable |
256 | ||||||||
| Tipo de etiquetas | CIO, DM, EM, hora, WR, e symboles da rede | ||||||||
| Número de etiquetas pela conexão |
8 (sete etiquetas se o estado do PLC é incluído no segmento.) | ||||||||
| Relação máxima Os dados fazem sob medida por Nó |
184.832 palavras | ||||||||
| Dados máximos Faça sob medida por Conexão |
252 ou 722 palavras *3 (Os dados são sincronizados dentro de cada conexão.) |
||||||||
| Numere de Etiqueta Registrable Ajuste |
256 (1 conexão = 1 segmento) | ||||||||
| Etiqueta máxima Ajuste o tamanho |
722 palavras (uma palavra é usada quando o estado do PLC for incluído no segmento.) | ||||||||
| Máximo Número de etiquetas Refreshable na Único ciclo de Unidade *4 do processador central |
A saída/envia (unidade do processador central a EtherNet/IP): 256 Entrada/para receber (EtherNet/IP à unidade do processador central): 256 |
||||||||
| Tamanho dos dados Refreshable na Único ciclo de Unidade *4 do processador central |
A saída/envia (processador central a EtherNet/IP): 6.432 palavras Entrada/para receber (EtherNet/IP ao processador central): 6.432 palavras |
||||||||
| Mudança da etiqueta Ligação de dados Parâmetro Ajustes durante Operação |
APROVAÇÃO *5 | ||||||||
| Pacote do multicast Filtro *6 |
APROVAÇÃO | ||||||||
| CIP Comunicações: Mensagens explícitas |
--- | ||||||||
| Classe 3 (Tipo de conexão) |
Número de conexões: 128 | ||||||||
| UCMM (Non- tipo de conexão) |
Número máximo de clientes que podem se comunicar ao mesmo tempo: 32 Número máximo de servidores que podem se comunicar ao mesmo tempo: 32 |
||||||||
| Roteamento do CIP | APROVAÇÃO (o roteamento do CIP é permitido para as seguintes unidades remotas: CJ1W-EIP21, CJ2H-CPU6 [] - EIP, CJ2M-CPU3 [], e CS1W-EIP21.) | ||||||||
| ALETAS Comunicações |
--- | ||||||||
| FINS/UDP | APROVAÇÃO | ||||||||
| FINS/TCP | 16 conexões máximas. | ||||||||
| EtherNet/IP Teste da conformidade |
Conforma-se ao A5. | ||||||||
| EtherNet/IP Relação |
10Base-T/100Base-TX Auto negociação/ajuste fixo |
||||||||
