Lugar de origem:
China/JAPAN
Marca:
Proface
Número do modelo:
PFXGP4301TAD
Vídeo
Vídeo

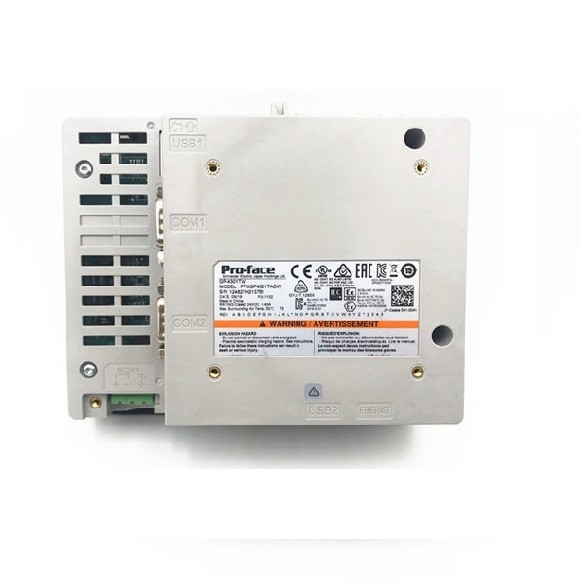

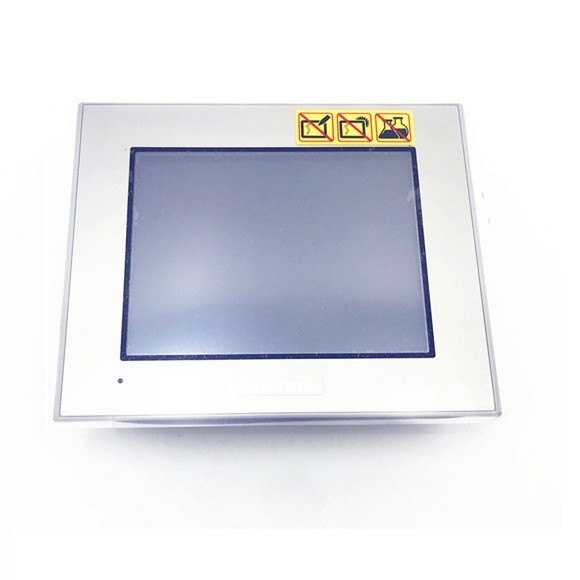

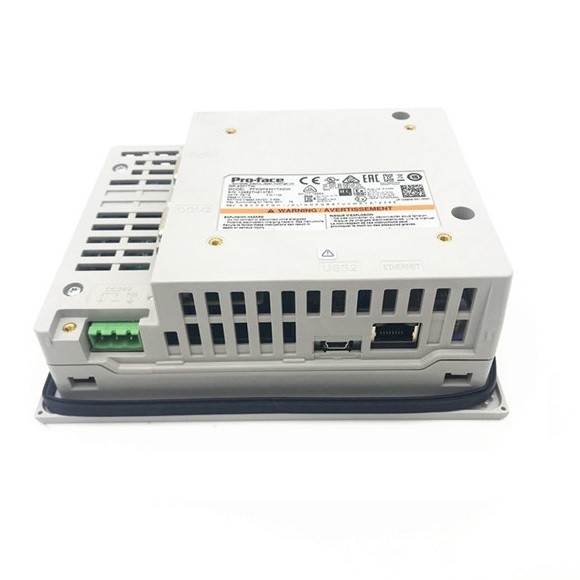

Écran sensível 5,7" do modelo PFXGP4301TAD HMI de Proface GP-4301T
Detalhes do produto
O écran sensível HMI da Pro-cara GP4000 é uns 5.7in 320 x 240 pixéis colore a exposição. Esta exposição de diodo emissor de luz eficiente da energia não tem nenhum painel de toque análogo da grade para a visibilidade melhorada e a colocação precisa da parte. Apoia até quatro motoristas do protocolo, simultaneamente. Desde que é até 10 relações de operador do que convencionais das épocas mais rapidamente, é perfeitamente apropriado para transferência de alta velocidade da aplicação. Tem muitos recursos avançados tais como a análise esperta do alarme, a amostra fácil dos dados, e o log operacional automático, entre muito outro que lhe faz um homem ideal para fazer à máquina a relação.
• cores 65k
• Corrosão e vibração resistentes
• Tela esperta Customisable
• Durabilidade aumentada
• Autenticação da impressão digital
• Velocidade melhorada da partida
• Painel de toque resistive da matriz
• Acesso remoto e monitoração
• Um toque de dois pontos apoiou
• Vasta gama de protocolo de comunicação apoiada
| Tipo de exposição |
Cor LCD de TFT
|
|---|---|
| Tamanho da exposição |
5,7"
|
| Definição |
320 x 240 pixéis (QVGA)
|
| Área de exposição eficaz |
W115.2 x H86.4 milímetro [W4.54 x H3.40 dentro.]
|
| Cores da exposição |
65.536 cor (nenhum) do piscamento/16.384 cores (piscamento)
|
| Luminoso |
Diodo emissor de luz branco (peças nonreplaceable do usuário. Quando a substituição for exigida, contato seu distribuidor local.)
|
| Controle de brilho |
16 níveis (ajustados com o painel de toque ou o software)
|
| Vida útil do luminoso |
50.000 horas. ou mais (operação contínua em 25°C [°F 77] antes das diminuições do brilho do luminoso a 50%)
|
| Fontes de língua |
Japonês: 6.962 (padrões 1 & 2 de JIS) (incluindo 607 caráteres do não-kanji) ANK: 158 (as fontes coreanas, as fontes chinesas chinesas e tradicionais simplificadas são carregável.)
|
| Tamanhos de caráter |
Fonte padrão: 8 x 8, 8 x 16, 16 x 16 e 32 x 32 fontes do pixel, fonte de curso: 6 a 127 fontes do pixel, fonte da imagem: 8 a 72 fontes do pixel
|
| Tamanhos de fonte |
Fonte padrão: A largura pode ser expandida até 8 vezes. A altura pode ser expandida até 8 vezes.
|
| 8 x 16 pontos |
carvão animal 40. x 15 fileiras
|
| 16 x 16 pontos |
carvão animal 20. x 15 fileiras
|
| 32 x 32 pontos |
carvão animal 10. x 7 fileiras
|
| 8 x 8 pontos |
carvão animal 40. x 30 fileiras
|
| Área do programa |
FLASH EPROM 132 KB (equivalente a 15.000 etapas)
|
| Área variável |
SRAM 64 KB (bateria de lítio substituível para a memória alternativa)
|
| Memória da aplicação |
MB do FLASH EPROM 16 (que inclui uma área do programa da lógica)
|
| Alternativo de dados |
SRAM 320 KB (bateria de lítio substituível para a memória alternativa)
|
| Precisão de pulso de disparo |
segundo ±65/mês (o desvio na temperatura ambiente e no poder está)
|
| Tipo do painel de toque |
Filme Resistive (analógico)
|
| Definição do painel de toque |
1.024 x 1.024
|
| Vida útil do painel de toque |
1.000.000 vezes ou mais
|
| Série (COM1) |
Comprimento de dados da transmissão assíncrona de RS-232C: 7 ou 8 bocados, paridade: nenhuns, impar ou mesmo, bocado de parada: 1 ou 2 bocados, velocidade da transmissão de dados: 2.400 bps a 115,2 kbps, conector: D-Sub9 (tomada)
|
| Série (COM2) |
Comprimento de dados da transmissão RS-422/485 assíncrona: 7 ou 8 bocados, paridade: nenhuns, mesmo ou Odd Stop Bit: 1 ou 2 bocados, velocidade da transmissão de dados: 2.400 bps a 115,2 kbps, (MPI) conector 187.5kbps: D-Sub9 (tomada)
|
| Ethernet (LAN) |
IEEE802.3i/IEEE802.3u, conector 10BASE-T/100BASE-TX: Jaque modular (RJ-45) x 1
|
| USB (TYPE-A) |
Conforma-se a USB2.0 (TYPE-A) x 1, tensão de fonte de alimentação: ± 5% da C.C. 5 V, corrente de saída: 500 miliampères ou menos, distância de uma comunicação: 5 m [16.4ft.] ou menos
|
| USB (mini-b) |
Conforma-se a USB2.0 (mini-b) x 1, distância de uma comunicação: 5 m [16.4ft.] ou menos
|
| Cartão do SD |
Ranhura para cartão x 1 do SD
|
1 acima a 60.000 etapas pode ser convertido no software. Contudo, isto reduz a capacidade de memória da aplicação (para dados da tela) por 1 MB.
2 dependendo da temperatura de funcionamento e da idade da unidade, o pulso de disparo pode afastar-se de -380 a +90 segundos/mês. Para os sistemas onde este nível de desvio é um problema, o usuário deve monitorar e fazer ajustes se necessário.
| Tensão entrada avaliado |
C.C. 24V
|
|---|---|
| Limites da tensão entrada |
C.C. 19,2 a 28.8V
|
| Queda de tensão permissível |
Senhora 5 ou menos
|
| Consumo de potência |
W 10,5 ou menos
|
| Em-precipitação atual |
30 A ou menos
|
| Resistência da tensão |
C.A. 1.000 V, 20 miliampères para 1 minuto (entre o carregamento e os terminais de FG)
|
| Resistência de isolação |
C.C. 500 V, 10 MΩ ou mais (entre o carregamento e os terminais de FG)
|
| Temperatura do ar de cerco |
0 ao °C 55 (32 a °F) 131
|
| Temperatura de armazenamento |
°C -20 a 60 (- °F) 4 a 140
|
| Umidade ambiental |
RH de 10 a de 90% (temperatura isobárica: °C 39 [°F 102,2] ou menos - nenhuma condensação.)
|
| Umidade do armazenamento |
RH de 10 a de 90% (temperatura isobárica: °C 39 [°F 102,2] ou menos - nenhuma condensação.)
|
| Poeira |
0,1 ³ de oz/ft do ³ de mg/m (10-7) ou menos (níveis não-condutores)
|
| Grau de poluição |
Para o uso no ambiente do grau de poluição 2
|
| Atmosfera |
Livre dos gás corrosivos
|
| Pressão de ar (escala da altura) |
800 ao hPa 1.114 (2.000 m [6,561ft.] acima do nível do mar ou menos)
|
| Resistência da vibração |
IEC/EN61131-2 complacente, 5 a 9 hertz de única amplitude 3,5 milímetros [0,14 dentro.], 9 a 150 hertz fixou a aceleração: ² de 9,8 m/s, X, Y, sentidos de Z para 10 ciclos (minuto aproximadamente 100)
|
| Resistência do abalo |
² complacente de IEC/EN61131-2 147 m/s, X, Y, sentidos de Z por 3 vezes
|
| Imunidade de ruído |
Tensão do ruído: 1.000 Vp-p, duração do pulso: 1 µs, tempo de elevação: 1 ns (através do simulador do ruído)
|
| Imunidade da descarga eletrostática |
Método da descarga do contato: 6 quilovolts (IEC/EN61000-4-2 nível 3)
|
| Aterrar |
Aterrar funcional: Aterrando a resistência de 100Ω, de ² de 2mm (Calibre de diâmetro de fios 14) ou do fio mais grosso, ou do padrão aplicável do seu país. (Mesmos para terminais de FG e de SG)
|
| Estrutura |
TIPO 4X/13 do NEMA #250 de IP65f (no painel frontal quando instalados corretamente em um cerco)
|
| Método refrigerando |
Circulação de ar natural
|
| Peso aproximadamente. |
0,8 quilogramas [1,8 libras] ou menos (indique a unidade única)
|
| Dimensões externos |
W169.5 x H137 x D59.5 milímetro [W6.67 x H5.39 x D2.34 dentro.]
|
| O painel cortou dimensões |
W156 x H123.5 milímetro [W6.14 x H4.86 dentro.], área da espessura do painel: 1,6 a 5 milímetros [0,06 0,2 dentro.]
|
