hmi do proface
>
|
|
| Lugar de origem | China/JAPAN |
| Marca | Proface |

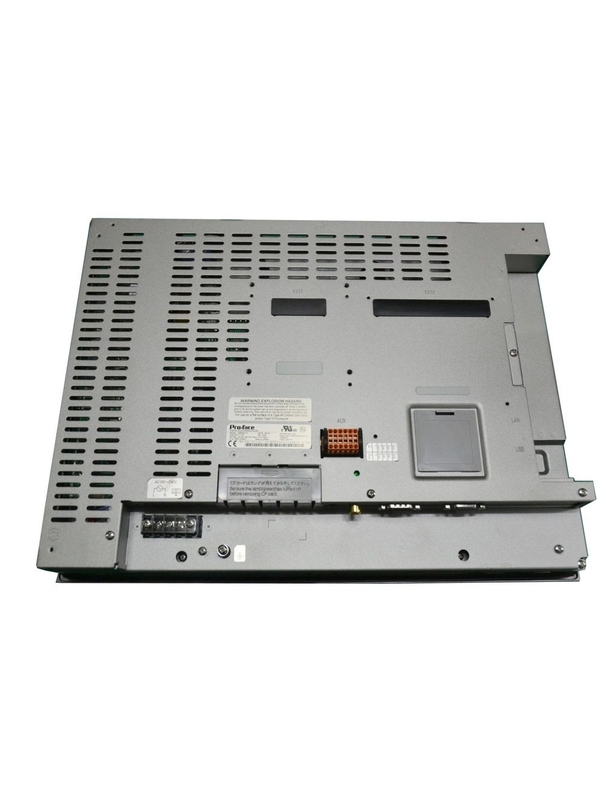

| Número do modelo | AGP3750-T1-AF |
| Tipo de exposição |
Cor LCD de TFT
|
|---|---|
| Tamanho da exposição |
15"
|
| Definição |
1.024 x 768 pixéis (XGA)
|
| Passo de ponto |
W0.297 x H0.297 milímetro [W0.01 x H0.01 dentro.]
|
| Área de exposição eficaz |
W306.2 x H230.1 milímetro [W12.06 x H9.06 dentro.]
|
| Cores da exposição |
65.536 cor (nenhum) do piscamento/16.384 cores (piscamento)
|
| Luminoso |
Quando revisão 5 do GP e mais atrasado:
*1 |
| Controle de brilho |
8 níveis (ajustados com o painel de toque)
|
| Controle do contraste |
Não aplicável
|
| Vida útil do luminoso |
50.000 horas. ou mais (operação contínua em 25°C antes das diminuições do brilho do luminoso a 50% ou dos começos do luminoso a piscar)
|
| Fontes de língua |
Japonês: 6.962 (padrões 1 & 2 de JIS) (incluindo 607 caráteres do não-kanji), ANK: 158 (as fontes coreanas, as fontes chinesas chinesas e tradicionais simplificadas são carregável.
|
| Tamanhos de caráter |
Fonte padrão: 8 x 8, 8 x 16, 16 x 16 e 32 x 32 fontes do pixel, fonte de curso: 6 a 127 fontes do pixel, fonte da imagem: 8 a 72 fontes do pixel
|
| Tamanhos de fonte |
Fonte padrão: A largura pode ser expandida até 8 vezes. A altura pode ser expandida até 8 vezes.
|
| 8 x 16 pontos |
carvão animal 128. x 48 fileiras
|
| 16 x 16 pontos |
carvão animal 64. x 48 fileiras
|
| 32 x 32 pontos |
carvão animal 32. X 24 fileiras
|
| 8 x 8 pontos |
carvão animal 128. x 96 fileiras
|
| Área do programa |
FLASH EPROM 132 KB
|
| Número de etapa |
Equivalente a 15.000 etapas *2
|
| Área variável |
SRAM 64 KB (bateria de lítio) *3 dos usos
|
| Memória da aplicação |
MB do FLASH EPROM 16 (10 MB quando a função do registrador do evento estiver no uso) *4
|
| Alternativo de dados |
SRAM 320KB (bateria de lítio) *5 dos usos
|
| Precisão de pulso de disparo |
65 segundos/mês (o desvio na temperatura ambiente e no poder está) de *6
|
| Tipo do painel de toque |
Filme Resistive (analógico)
|
| Definição do painel de toque |
1.024 x 1.024
|
| Vida útil do painel de toque |
1.000.000 vezes ou mais
|
| Série (COM1) |
RS-232C/422/485, transmissão assíncrona, comprimento de dados: 7 ou 8 mordidos, paridade: nenhuns, mesmo ou impar, bocado de parada: 1 ou 2 mordeu, velocidade da transmissão de dados: 2.400 bps a 115,2 kbps, conector: D-Sub9 (tomada)
|
| Série (COM2) |
RS-422/485, transmissão assíncrona, comprimento de dados: 7 ou 8 mordidos, paridade: nenhuns, mesmo ou impar, bocado de parada: 1 ou 2 mordeu, velocidade da transmissão de dados: 2.400 bps a 115,2 kbps, 187.5kbps (MPI), conector: D-Sub9 (soquete)
|
| Ethernet (LAN) |
IEEE802.3u, 10BASE-T/100BASE-TX, conector: Jaque modular (RJ-45) ×1
|
| Unidade de expansão 1 | |
| Unidade de expansão 2 | |
| USB (TYPE-A) |
Conforma-se a USB1.1. (Conexão de TYPE-A.) X 2, tensão de fonte de alimentação: DC5V±5%, corrente de saída: 500mA (máximo), distância de uma comunicação: 5m (máximo)
|
| Memória da expansão | |
| Cartão dos CF |
Entalhe de cartão flash compacto (TYPE-II) x 1
|
| Entrada- |
NTSC: 59.9Hz, AMIGO: 50Hz, SECAM: 50Hz, conector: RCA 75Ω X 1
|
| Sadio entrado |
MIC ou LINHA entrada (interruptor) do software, conector: MINI-JACK Φ3.5 x 1
|
| Saída sadia |
Saída do orador, 70 mW (carga avaliado: 8 Ω, frequência: 1 quilohertz), conector: bloco de terminais de 2 partes x (AUXILIAR) 1
|
| Entrada/saída AUXILIAR |
Saída do alarme, saída CORRIDA, saída da campainha elétrica, tensão avaliado: DC24V, corrente avaliado: 50mA, entrada restaurada remota, tensão entrada: DC24V, conector: bloco de terminais de 2 partes X (AUXILIAR) 1
|
