| Lugar de origem | Japão |
| Marca | Panasonic |
| Número do modelo | MHMF082LJC2M |
|
Número da peça |
MHMF082L1C2M |
|---|---|
|
Produto |

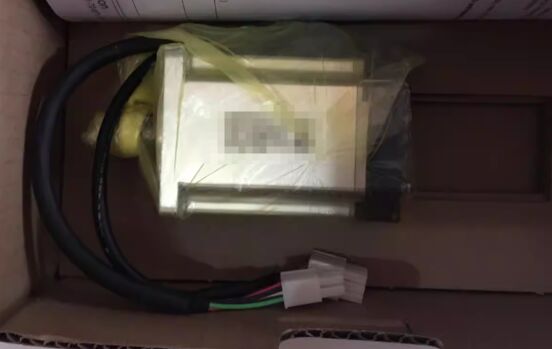

Servo Motor |
|
Detalhes |
Alta inércia, tipo com fio |
|
Nome do produto |
MINAS A6 Family Servo Motor |
|
Características |
50 W a 22 kW, Fonte de alimentação de entrada para Driver: Tensão DC 24 V/48 V・AC 100 V/200 V/400 V, Encoder absoluto/incremental de 23 bits/encoder absoluto/incremental sem bateria, Resposta de frequência 3.2 kHz |
| Item | Especificações |
|---|---|
| Número da peça | MHMF082L1C2M |
| Detalhes do produto | Alta inércia, tipo com fio |
| Nome da família | MINAS A6 |
| Série | Série MHMF |
| Tipo | Alta inércia |
| Produto de pedido especial | Por favor, evite que o motor, ou equipamento contendo o motor, seja distribuído para o Japão, ou outras regiões através do Japão. |
| Classe de proteção | IP65 |
| Sobre o invólucro | Exceto a parte rotativa do eixo de saída e a extremidade do fio. |
| Condições ambientais | Para mais detalhes, consulte o manual de instruções. |
| Dimensão quadrada da flange | 80 mm quadrado |
| Tamanho da flange (mm) | 80 |
| Configuração de saída do motor | Fio |
| Conector do encoder do motor | Fio |
| Capacidade de alimentação (kVA) | 1.8 |
| Especificações de tensão (V) | 200 |
| Saída nominal (W) | 750 |
| Corrente nominal [Valor de referência] (A rms) | 3.8 |
| Freio de retenção | sem |
| Massa (kg) | 2.3 |
| Retentor de óleo | com |
| Eixo | Redondo |
| Torque nominal (N ⋅ m) | 2.39 |
| Torque de parada contínuo (N ⋅ m) | 2.86 |
| Torque máximo de pico momentâneo (N ⋅ m) | 8.36 |
| Corrente máxima [Valor de referência] (A 0-p) | 18.8 |
| Frequência do freio regenerativo (vezes/min) | Sem opção: Sem limite Com opção: Sem limite Opção (Resistor regenerativo externo) Nº da peça: DV0P4283 |
| Sobre a frequência do freio regenerativo | Consulte os detalhes de [Descrição da especificação do motor], Observações: 1 e 2. |
| Velocidade nominal de rotação (r/min) | 3000 |
| Velocidade máxima de rotação (r/min) | 6000 |
| Inércia do rotor ( x10-4 kg ⋅ m²) | 1.56 |
| Relação de inércia recomendada | 20 vezes ou menos |
| Sobre a relação de momento de inércia recomendada da carga e do rotor | Consulte os detalhes de [Descrição da especificação do motor], Observação: 3. |
| Especificações do encoder rotativo | Sistema absoluto/incremental de 23 bits |
| Aviso | Ao usar um encoder rotativo como sistema incremental (sem usar dados multi-volta), não conecte uma bateria para o encoder absoluto. |
| Resolução do encoder rotativo | 8388608 |
